6 Extensions de la station Manuel d'utilisation SIPLACE D1i/D2i 6.1 Changeur de pipettes A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 264 NOT A 6 En introduisant le magasin, faites attention a…
Manuel d'utilisation SIPLACE D1i/D2i 6 Extensions de la station
A partir de la version du logiciel SR.605.03 SP2 6.1 Changeur de pipettes
Edition 10/2012 FR
263
6.1.1.7 Changer le magasin
→ Pour enlever le magasin, enlevez le mousqueton (pos. 1 dans la Fig. 6.1 - 5, page 263) du
magasin en appuyant. Soulevez le magasin hors de son support.
6
Fig. 6.1 - 5 Changer le magasin
(1) Mousqueton
(2) Etrier de retenue
(3) Trou de centrage
(4) Trou longitudinal
(5) Goupille cylindrique du mécanisme coulissant
(6) Trou pour la goupille cylindrique du mécanisme coulissant
(A) Appuyer sur le mousqueton pour le sortir du magasin
6
6
6 Extensions de la station Manuel d'utilisation SIPLACE D1i/D2i
6.1 Changeur de pipettes A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
264
NOTA 6
En introduisant le magasin, faites attention aux points suivants:
→ Les goupilles de centrage glissent dans le trou de centrage (pos. 3 dans la Fig. 6.1 - 5
, page
263
) et dans le trou longitudinal (pos. 4 dans la Fig. 6.1 - 5, page 263).
→ La goupille cylindrique du mécanisme coulissant (pos. 5 dans la Fig. 6.1 - 5
, page 263) glisse
dans le trou (pos. 6 dans la Fig. 6.1 - 5, page 263) du magasin.
→ Posez tout d'abord le magasin, côté de la numérotation des pipettes 1, 2, 3 et 4 sur le support.
Il faut que l'étrier de retenue (pos. 2 dans la Fig. 6.1 - 5
, page 263) glisse dans l'encoche du
magasin.
→ Appuyez sur le mousqueton pour le sortir du magasin (pos. A dans la Fig. 6.1 - 5
, page 263).
→ Enfoncez le magasin à plat sur le support et relâchez le mousqueton (pos. 1 dans la Fig. 6.1
- 5, page 263). Il faut que le mousqueton s'enclenche.
6.1.1.8 Reconnaissance de positionnement
Chaque magasin du changeur de pipettes a une marque de position destinée à la reconnaissance
de positionnement.
6
Fig. 6.1 - 6 Changeur de pipettes - Reconnaissance de positionnement
(1) Marque de position
(2) Position des pipettes dans le magasin en ce qui concerne la marque de position
Manuel d'utilisation SIPLACE D1i/D2i 6 Extensions de la station
A partir de la version du logiciel SR.605.03 SP2 6.1 Changeur de pipettes
Edition 10/2012 FR
265
6.1.2 Changeur de pipettes de la tête de collecte & de placement à 6 segments
N° d'article 00119866-xx Changeur de pipettes, CP6, D2i/D1i
6.1.2.1 Description
Ce changeur de pipettes peut prendre jusqu'à 4 magasins avec respectivement 6 garages de pi-
pettes. Deux types de magasins sont disponibles: des magasins pour pipettes du type 8xx et des
magasins pour pipettes du type 9xx. Les magasins reposent sur un support commun. Ils sont cen-
trés avec deux goupilles cylindriques et fixés avec des brides.
Configurations standards: 3 magasins pour les types de pipettes 9xx
1 magasin pour les types de pipettes 8xx
6

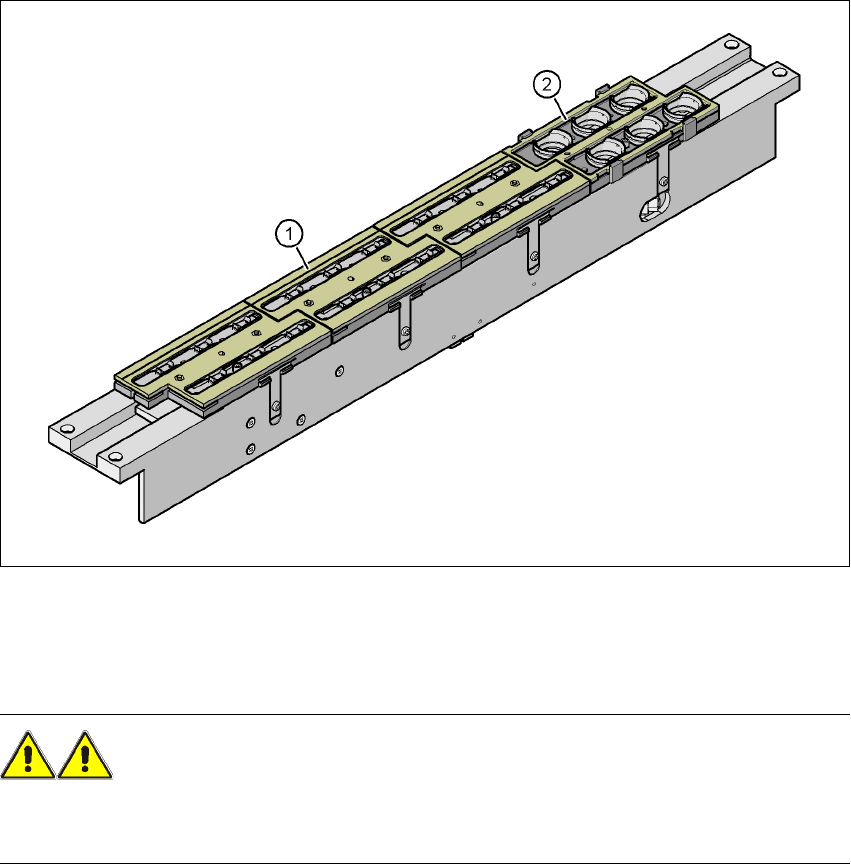

Fig. 6.1 - 7 Changeur de pipettes de la tête de collecte & de placement à 6 segments
(1) Magasin pour les types de pipettes 9xx
(2) Magasin pour les types de pipettes 8xx
AVERTISSEMENT 6
→ N'installez, pour chaque tête de report, que le changeur de pipettes associé. En cas de mélan-
ges de configurations, il y a risque de collision de la tête!
