6 Extensions de la station Manuel d'utilisation SIPLACE D1i/D2i 6.1 Changeur de pipettes A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 268 → Ouvrez la plaque de verrouillage et enfichez les pip…
Manuel d'utilisation SIPLACE D1i/D2i 6 Extensions de la station
A partir de la version du logiciel SR.605.03 SP2 6.1 Changeur de pipettes
Edition 10/2012 FR
267
6.1.2.4 Montage
Les changeurs de pipettes sont fixés, respectivement, sur la conduite directrice des bandes vides
(voir Fig. 6.1 - 2
et 6.1 - 3, à partir de la page 259).
→ Alignez le changeur de pipettes de sorte que les mousquetons mobiles soient toujours tour-
nés vers l'opérateur, les étriers de retenue toujours vers le convoyeur de CI.
6

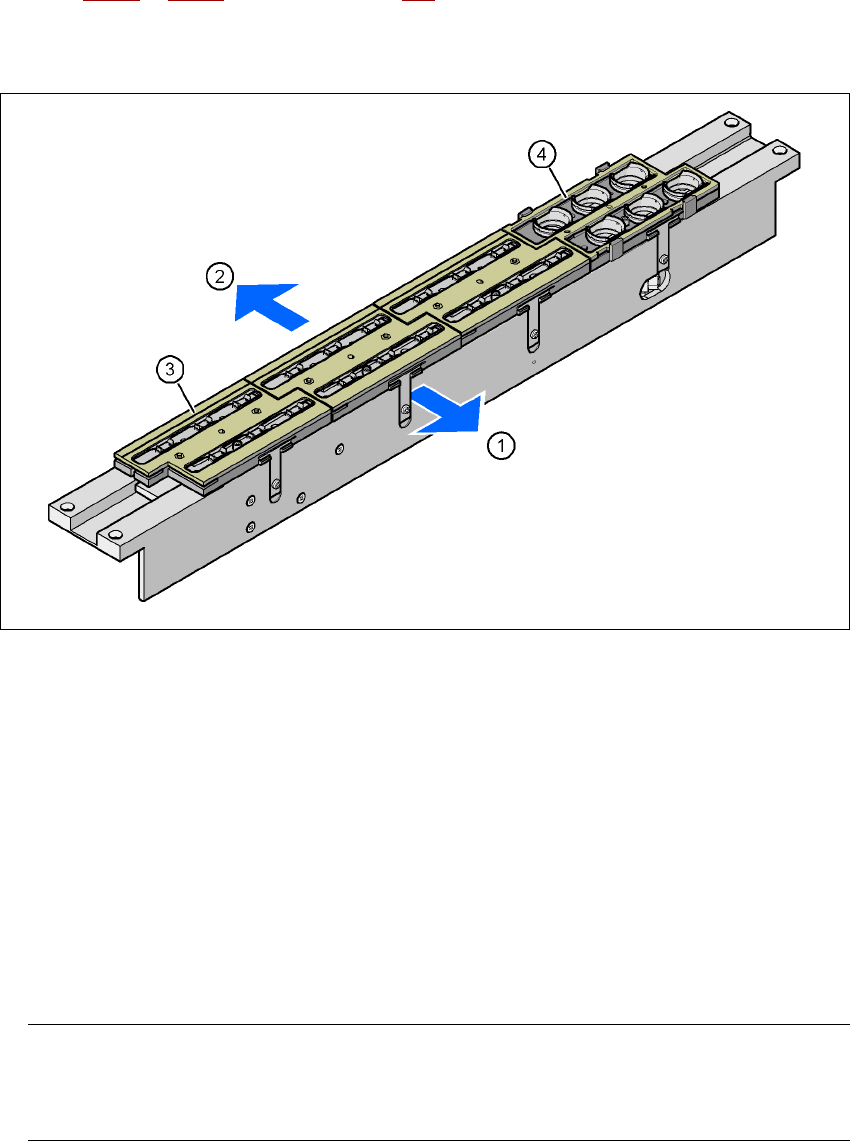

Fig. 6.1 - 8 Positions de montage
(1) Le mousqueton est tourné vers l'opérateur
(2) L'étrier de retenue est tourné vers le convoyeur de CI
(3) Magasin pour les types de pipettes 8xx
(4) Magasin pour les types de pipettes 9xx
6.1.2.5 Remarques relatives à la manipulation
→ A l'intérieur d'une même famille de pipettes, vous pouvez remplir les magasins avec différents
types de pipettes: les 8èmes magasins, par exemple, avec les types de pipettes 821, 822,
823, 9èmes magasins avec les types 911, 914, etc.
NOTA 6
Remplissez les magasins en dehors de la machine et changez systématiquement exclusive-
ment des magasins complets. 6
6 Extensions de la station Manuel d'utilisation SIPLACE D1i/D2i
6.1 Changeur de pipettes A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
268
→ Ouvrez la plaque de verrouillage et enfichez les pipettes dans les garages de pipettes.
→ Fermez la plaque de verrouillage pour que les pipettes ne puissent tomber hors des maga-
sins.
ATTENTION 6
Les magasins ne doivent être remplis que lorsque toutes les pipettes, qui se trouvent sur la
tête de collecte & de placement, sont redéposées dans leurs magasins. 6
→ La programmation du changeur de pipettes est décrite dans le manuel d'utilisation SIPLACE
Pro.
NOTA 6
→ Evitez de laisser tomber des composants sur les magasins. Ceci peut provoquer un coince-
ment de la plaque de verrouillage.
→ Evitez aussi que des composants tombent sur des emplacements libres de magasins. Les
composants adhèrent à la barre magnétique. Des magasins mal posés sur la table des com-
posants peuvent entraîner des interruptions de fonctionnement. C'est pourquoi vous nettoie-
rez régulièrement les magasins et les emplacements libres.
Manuel d'utilisation SIPLACE D1i/D2i 6 Extensions de la station
A partir de la version du logiciel SR.605.03 SP2 6.1 Changeur de pipettes
Edition 10/2012 FR
269
6.1.2.6 Changer le magasin
→ Pour enlever le magasin, repoussez le mousqueton (pos. 1) du magasin et soulevez le ma-
gasin du support.
6

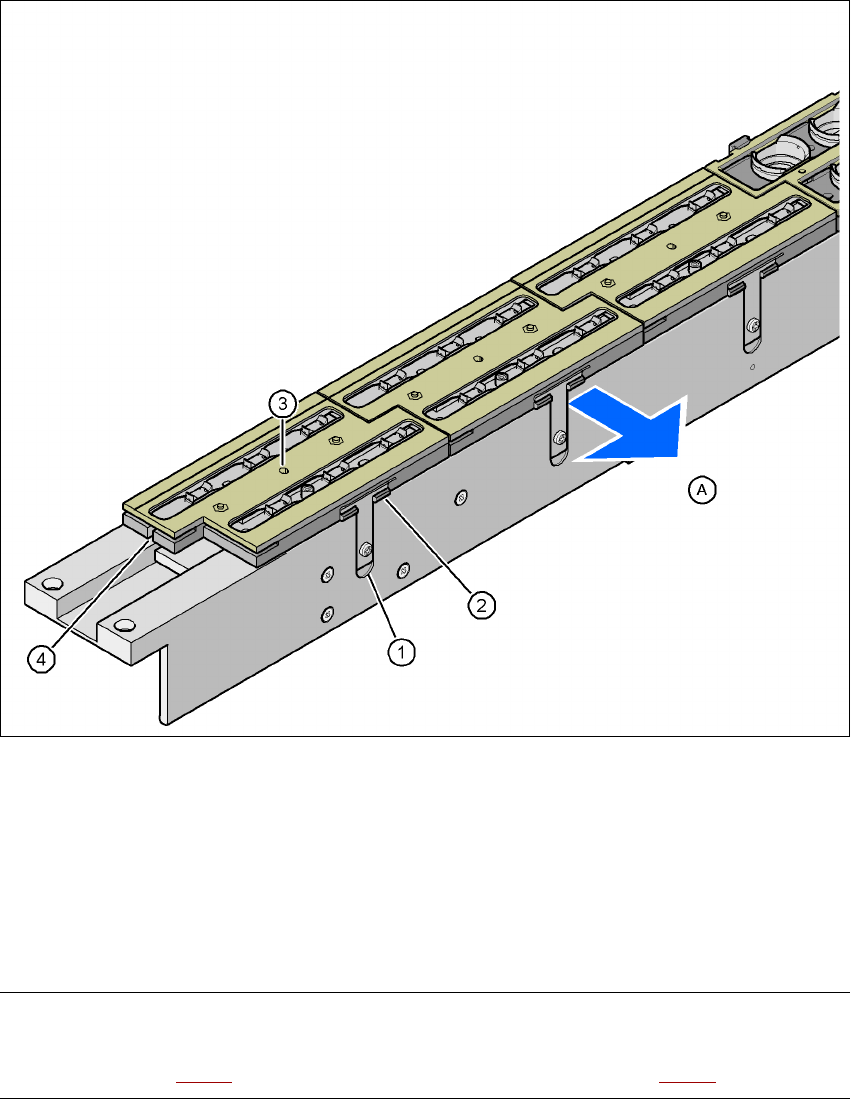

Fig. 6.1 - 9 Changer le magasin
(1) Mousqueton
(2) Etrier de retenue
(3) Trou de centrage
(4) Trou longitudinal
(A) Appuyer sur le mousqueton pour le sortir du magasin
NOTA
Il faut insérer le magasin de sorte que les goupilles de centrage glissent dans le trou de centrage
(pos. 3 dans la Fig. 6.1 - 9) et dans le trou longitudinal (pos. 4 dans la Fig. 6.1 - 9). 6
