Manuel d'utilisation SIPLACE D1i/D2i 6 Extensions de la station
A partir de la version du logiciel SR.605.03 SP2 6.1 Changeur de pipettes
Edition 10/2012 FR
271
6.1.3 Changeur de pipettes pour la tête de prélèvement & de placement SIPLACE
N° d'article 00119817-xx Changeur de pipettes P&P, D1i
N° d'article 03048676-xx Magasin supplémentaire pour 2 pipettes, tête P&P
N° d'article 03048639-xx Magasin supplémentaire pour 1 pipette, tête P&P
6.1.3.1 Description
Ce changeur de pipettes peut prendre jusqu'à 10 magasins de pipettes. Deux types de magasins
sont disponibles: des magasins standards et des magasins pour pipettes spéciales ou pinces. Les
magasins reposent sur un support commun. Ils sont respectivement centrés avec deux goupilles
cylindriques et fixés avec deux vis à tête fraisée.
Configuration standard: 2 magasins pour chacun deux pipettes
1 magasin pour pipette spéciale ou pince
6

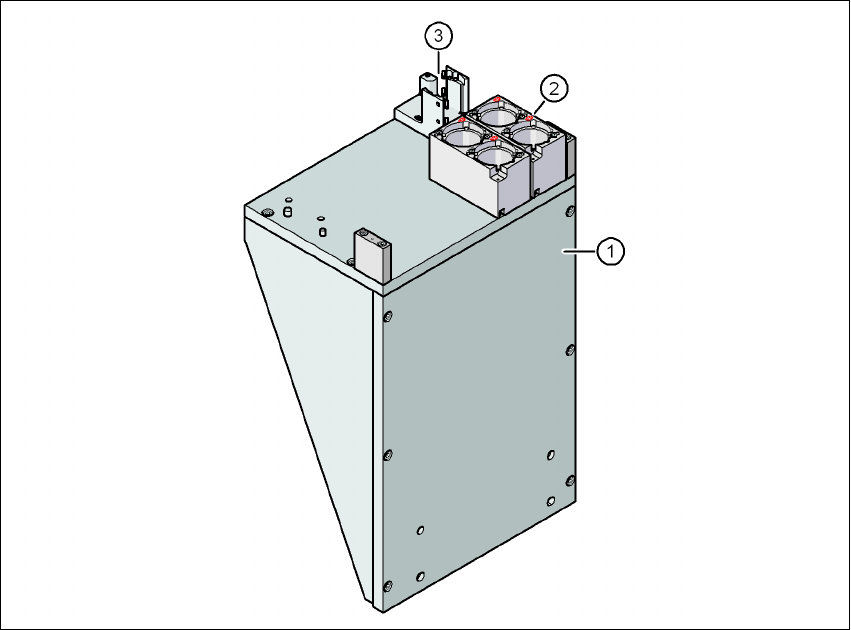

Fig. 6.1 - 11 Changeur de pipettes pour la tête de prélèvement & de placement SIPLACE
(1) Support
(2) Magasin pour 2 pipettes
(3) Magasin pour pipettes spéciales ou pinces
6
6
6 Extensions de la station Manuel d'utilisation SIPLACE D1i/D2i
6.1 Changeur de pipettes A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
272
AVERTISSEMENT 6
N'installez, pour chaque tête de report, que le changeur de pipettes associé. En cas de mélan-
ges de configurations, il y a risque de collision de la tête!
6.1.3.2 Caractéristiques techniques
6
6
6
6
6
6
6
6.1.3.3 Position du changeur de pipettes pour la tête de prélèvement & de placement
sur l'automate D1i
Un changeur de pipettes peut être installé pour la tête de prélèvement & de placement sur l'auto-
mate D1i, à l'emplacement 2. Il est possible de configurer jusqu'à 10 magasins sur le support. Ceci
produit une capacité totale d'au maximum 20 garages de pipettes.
Changeur de pipettes pour la tête de prélèvement & de placement SIPLACE
Dimensions (longueur x largeur x hauteur) 192 x 138 x 314 mm³
Nombre de garages de pipettes 20 pour des pipettes standards
10 pour des pipettes spéciales ou pinces
Types de pipettes 5xx, standard
4xx avec adaptateur
8xx avec adaptateur
9xx avec adaptateur
Temps de changement de pipettes env. 2 s par pipette
Manuel d'utilisation SIPLACE D1i/D2i 6 Extensions de la station
A partir de la version du logiciel SR.605.03 SP2 6.1 Changeur de pipettes
Edition 10/2012 FR
273
6

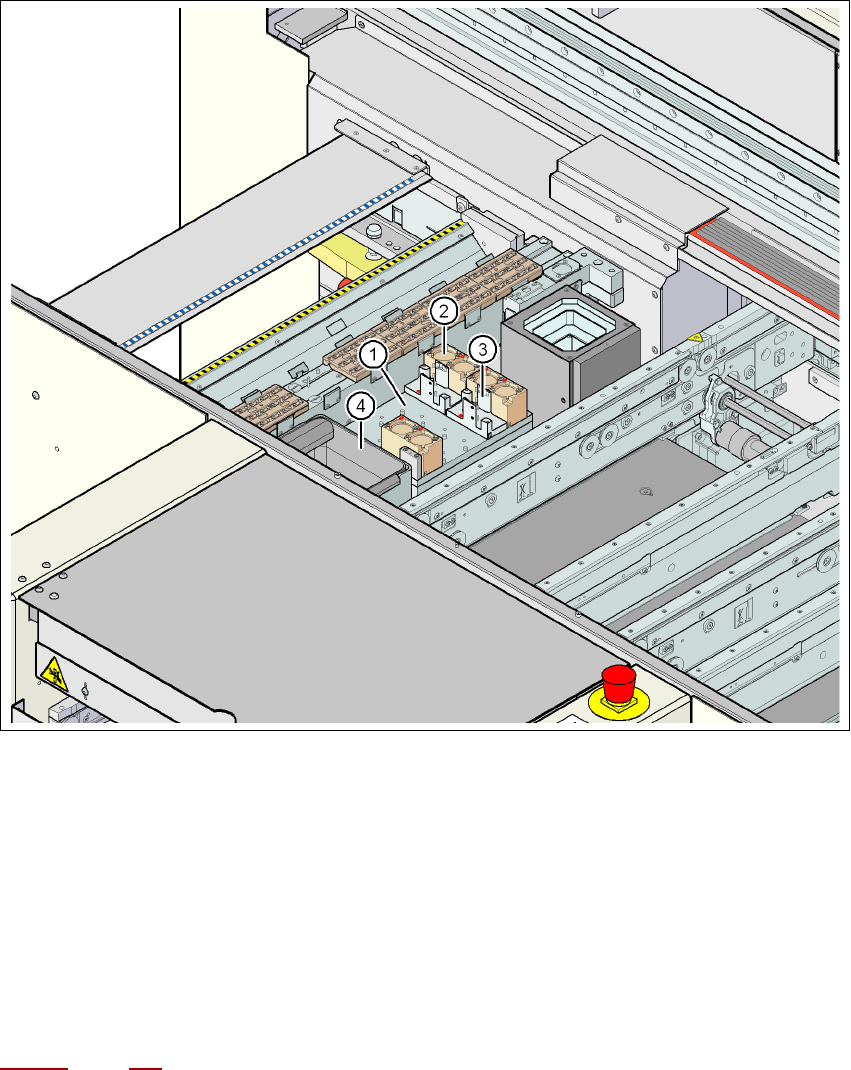

Fig. 6.1 - 12 Position du changeur de pipettes pour la tête de prélèvement & de placement sur l'automate D1i
(1) Changeur de pipettes
(2) Magasin standard
(3) Magasin pour pipettes spéciales ou pinces
(4) Conteneur des rejets de composants
6
6.1.3.4 Montage
Le changeur de pipettes est fixé à l'emplacement 2, sur le bâti de la machine (pos. 1 dans la Fig.
6.1 - 12
, page 273).
6.1.3.5 Pinces et pipettes spéciales
Les automates SIPLACE traitent aussi, outre le spectre SMT standard, des composants visés par
la technique de montage traversante (Through Hole Technology) et des composants OSC (Odd
