Manuel d'utilisation SIPLACE D1i/D2i 6 Extensions de la station A partir de la version du logiciel SR.605.03 SP2 6.1 Changeur de pipettes Edition 10/2012 FR 273 6 Fig. 6.1 - 12 Position du changeur de pipettes pour …
6 Extensions de la station Manuel d'utilisation SIPLACE D1i/D2i
6.1 Changeur de pipettes A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
272
AVERTISSEMENT 6
N'installez, pour chaque tête de report, que le changeur de pipettes associé. En cas de mélan-
ges de configurations, il y a risque de collision de la tête!
6.1.3.2 Caractéristiques techniques
6
6
6
6
6
6
6
6.1.3.3 Position du changeur de pipettes pour la tête de prélèvement & de placement
sur l'automate D1i
Un changeur de pipettes peut être installé pour la tête de prélèvement & de placement sur l'auto-
mate D1i, à l'emplacement 2. Il est possible de configurer jusqu'à 10 magasins sur le support. Ceci
produit une capacité totale d'au maximum 20 garages de pipettes.
Changeur de pipettes pour la tête de prélèvement & de placement SIPLACE
Dimensions (longueur x largeur x hauteur) 192 x 138 x 314 mm³
Nombre de garages de pipettes 20 pour des pipettes standards
10 pour des pipettes spéciales ou pinces
Types de pipettes 5xx, standard
4xx avec adaptateur
8xx avec adaptateur
9xx avec adaptateur
Temps de changement de pipettes env. 2 s par pipette
Manuel d'utilisation SIPLACE D1i/D2i 6 Extensions de la station
A partir de la version du logiciel SR.605.03 SP2 6.1 Changeur de pipettes
Edition 10/2012 FR
273
6
Fig. 6.1 - 12 Position du changeur de pipettes pour la tête de prélèvement & de placement sur l'automate D1i
(1) Changeur de pipettes
(2) Magasin standard
(3) Magasin pour pipettes spéciales ou pinces
(4) Conteneur des rejets de composants
6
6.1.3.4 Montage
Le changeur de pipettes est fixé à l'emplacement 2, sur le bâti de la machine (pos. 1 dans la Fig.
6.1 - 12
, page 273).
6.1.3.5 Pinces et pipettes spéciales
Les automates SIPLACE traitent aussi, outre le spectre SMT standard, des composants visés par
la technique de montage traversante (Through Hole Technology) et des composants OSC (Odd
6 Extensions de la station Manuel d'utilisation SIPLACE D1i/D2i
6.1 Changeur de pipettes A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
274
Shaped Components). En parallèle, ASM AS développe en permanence des pipettes spéciales
et des pinces.
Des pipettes spéciales sont proposées pour toutes les têtes de report pour pouvoir exécuter les
ordres de report avec une vitesse, une précision et une flexibilité maximales. L'utilisation de chan-
geurs de pipettes automatiques réduit en outre les temps de configuration qui échoient en cas de
changement de produit.
En ce qui concerne les têtes de prélèvement & de placement, ASM AS propose des pinces mé-
caniques. Les composants, dont la surface ne convient pas en vue de l'aspiration par des pipettes,
sont pris et reportés par des pinces mécaniques. Il existe deux versions de pinces, qui se divisent,
suivant le fonctionnement, en deux groupes:
– pinces, qui saisissent le composant aux bords extérieurs et
– pinces, qui saisissent le composant au bord intérieur.
Vous obtiendrez des informations sur des pipettes spéciales et des pinces auprès d’ASM AS. En
ce qui concerne la fabrication de magasins spéciaux et de pinces, veuillez vous adresser, égale-
ment, à ASM AS.
6.1.3.6 Conteneur des rejets de composants
En ce qui concerne la tête de prélèvement & de placement SIPLACE, un conteneur des rejets de
composants peut être installé (pos. 4 dans la Fig. 6.1 - 12
, page 273). Il est positionné à côté du
changeur de pipettes, à l'emplacement 2 de l'automate D1i.
6

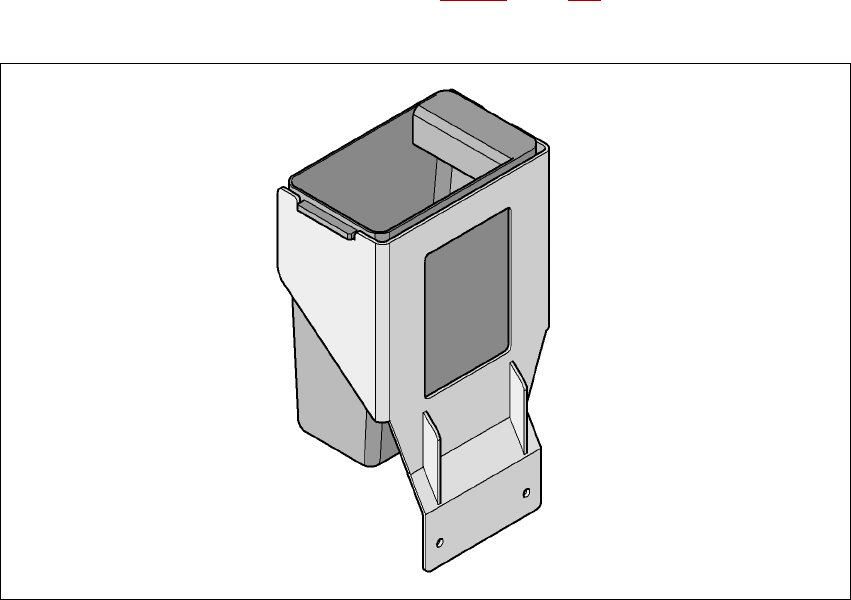

Fig. 6.1 - 13 Conteneur des rejets de composants
