6 Extensions de la station Manuel d'utilisation SIPLACE D1i/D2i 6.2 Changeur de plateaux alvéolés (CPA) A parti r de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 280 6.2.6.1 D ispositifs de sécurité Bouto…

100%1 / 324
Manuel d'utilisation SIPLACE D1i/D2i 6 Extensions de la station
A partir de la version du logiciel SR.605.03 SP2 6.2 Changeur de plateaux alvéolés (CPA)
Edition 10/2012 FR
279
6.2.6 Eléments de réglage
6

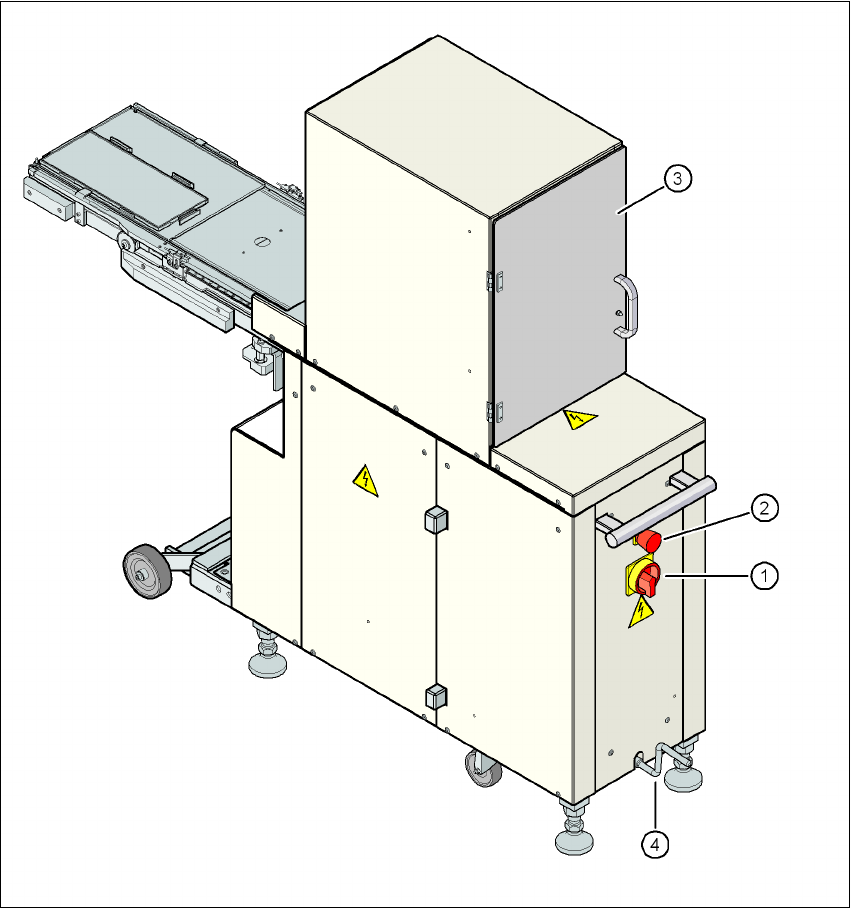

Fig. 6.2 - 2 CPA - éléments de réglage
(1) Interrupteur principal
(2) Bouton-poussoir d'ARRET D'URGENCE
(3) Unité de stockage de magasins
(4) Manivelle, destinée à soulever ou abaisser le châssis
6 Extensions de la station Manuel d'utilisation SIPLACE D1i/D2i
6.2 Changeur de plateaux alvéolés (CPA) A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
280
6.2.6.1 Dispositifs de sécurité
Bouton-poussoir d'ARRET D'URGENCE
Après avoir appuyé sur le bouton-poussoir d'ARRET D'URGENCE, l'ensemble de l'installation,
c.à.d. la SIPLACE D1i et le changeur de plateaux alvéolés, sont immédiatement arrêtés. Après
le déverrouillage du bouton-poussoir d'ARRET D'URGENCE, l'ensemble de l'installation est lan-
cé avec la touche de démarrage, située sur l'automate D1i. Vous pouvez, ensuite, poursuivre ou
abandonner le report.
NOTA
Ce faisant, faites attention aux circuits imprimés, éventuellement reportés de façon incomplète.
Portes de protection
Le fait d'ouvrir la porte de protection a pour effet d'arrêter l'axe de levage et l'axe d'amenée du
changeur de plateaux alvéolés. Le fait de fermer la porte de protection permet au changeur de
plateaux alvéolés de poursuivre son fonctionnement.
ATTENTION 6
N'ouvrez pas la porte de protection du changeur de plateaux alvéolés pendant qu'un composant
est pris par le changeur de plateaux alvéolés. 6
6.2.6.2 Manipulation, maintenance, dépannage
Vous trouverez une documentation sur la manipulation, la maintenance et le dépannage du chan-
geur de plateaux alvéolés dans les manuels, livrés avec le changeur de plateaux alvéolés.
Manuel d'utilisation SIPLACE D1i/D2i 6 Extensions de la station
A partir de la version du logiciel SR.605.03 SP2 6.3 Caméra composants pour la tête de prélèvement & de placement
Edition 10/2012 FR
281
6.3 Caméra composants pour la tête de prélèvement &
de placement
6.3.1 Caméra composants fixe P&P, type 25, 16 x 16, numérique (caméra FC)
N° d'article 00119718-xx Caméra Flip-Chip SST25 pour P&P
6

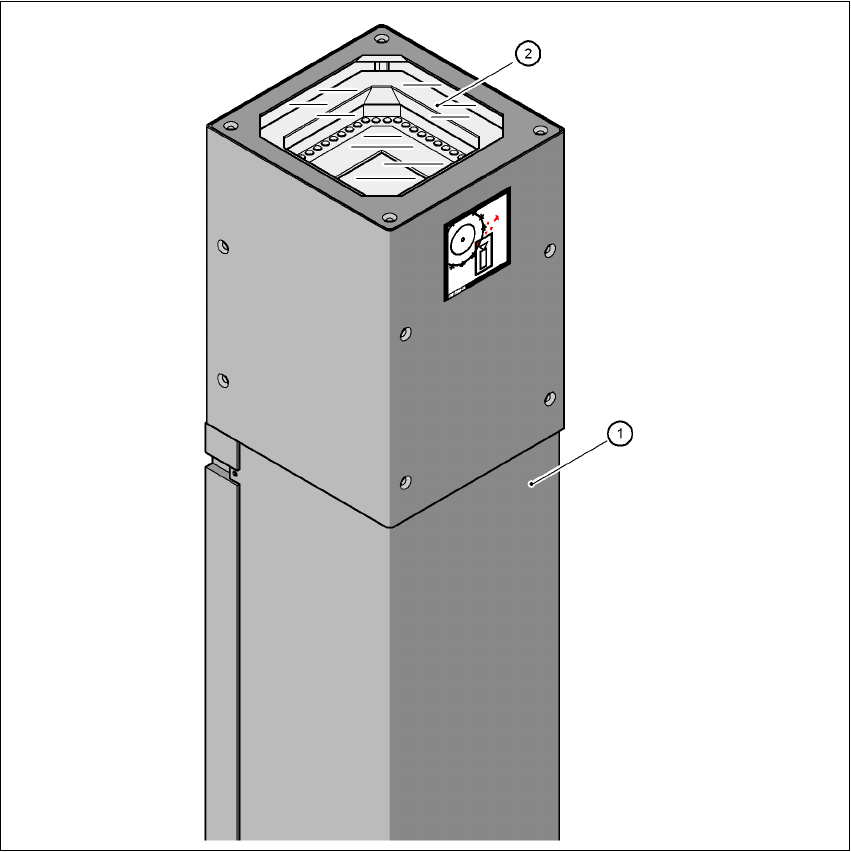

Fig. 6.3 - 1 Caméra composants fixe, P&P, type 25, 16 x 16, numérique (caméra FC)
(1) Boîtier de caméra avec caméra intégrée et amplificateur de caméra
(2) Plaque de verre - au dessous: plans éclairage et optique
6
