Manuel d'utilisation SIPLACE D1i/D2i 6 Extensions de la station
A partir de la version du logiciel SR.605.03 SP2 6.3 Caméra composants pour la tête de prélèvement & de placement
Edition 10/2012 FR
281
6.3 Caméra composants pour la tête de prélèvement &
de placement
6.3.1 Caméra composants fixe P&P, type 25, 16 x 16, numérique (caméra FC)
N° d'article 00119718-xx Caméra Flip-Chip SST25 pour P&P
6
Fig. 6.3 - 1 Caméra composants fixe, P&P, type 25, 16 x 16, numérique (caméra FC)
(1) Boîtier de caméra avec caméra intégrée et amplificateur de caméra
(2) Plaque de verre - au dessous: plans éclairage et optique
6
6 Extensions de la station Manuel d'utilisation SIPLACE D1i/D2i
6.3 Caméra composants pour la tête de prélèvement & de placement A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
282
6.3.1.1 Position des caméras composants pour la tête de prélèvement & de placement
sur l'automate D1i
6
Fig. 6.3 - 2 Position de la caméra composants pour la tête de prélèvement & de placement sur l'automate D1i
(1) Position de montage pour la caméra compos. fixe, P&P, type 36 (32 x 32) ou type 33 (55 x 45)
(2) Position de montage pour la caméra compos. fixe, P&P, type 25 (16 x 16)
6.3.1.2 Caractéristiques techniques de la caméra fixe des compos., P&P, type 25
6
Dimensions des composants 0,2 x 0,2 mm² à 16 x 16 mm² en cas de mesure simple du
composant
Spectre des composants 0201 à SO, PLCC44, QFP, socle, fiche mâle, BGA, composant
spécial, Bare Die, Flip-Chip, tôle de protection
Grille min. des petites pattes 0,25 mm
Largeur min. des petites pattes 0,1 mm
Grille min. des balls 0,14 mm
Diamètre min. balls 0,08 mm
Champ de vision 19,4 x 19,4 mm²
Type d'éclairage Lumière incidente (six plans librement programmables)
Manuel d'utilisation SIPLACE D1i/D2i 6 Extensions de la station
A partir de la version du logiciel SR.605.03 SP2 6.3 Caméra composants pour la tête de prélèvement & de placement
Edition 10/2012 FR
283
6.3.2 Caméra composants fixe P&P, type 33, 55 x 45, numérique (caméra Fine
Pitch)
N° d'article 00119818-xx Caméra composants fixe, type 33 pour P&P
6

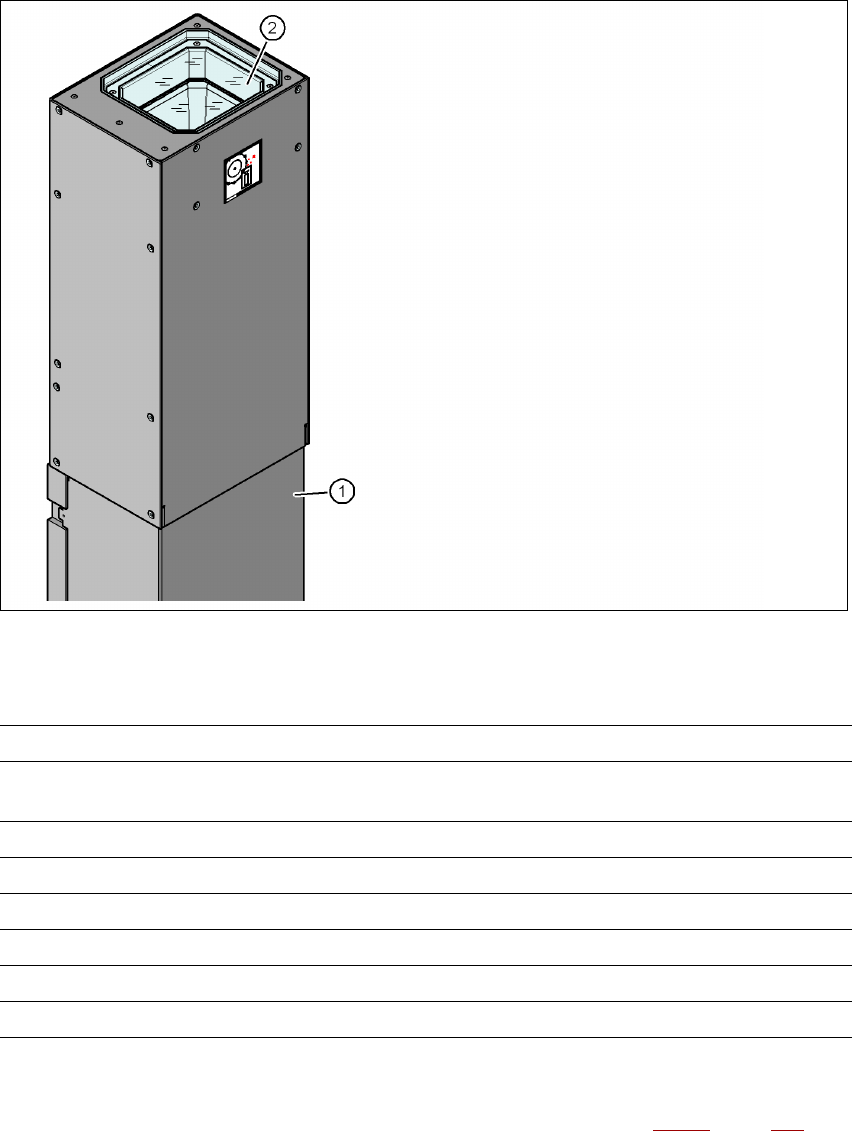

Fig. 6.3 - 3 Caméra composants fixe P&P, type 33, 55 x 45, numérique (caméra Fine Pitch)
6.3.2.1 Caractéristiques techniques
6
6.3.2.2 Position
La position de la caméra Fine Pitch, type 33, est représentée dans la Fig. 6.3 - 2, page 282.
(1) Boîtier de caméra avec caméra intégrée
et amplificateur de caméra
(2) Plaque de verre - au dessous: plans
éclairage et optique
Dimensions des composants 0,5 x 0,5 mm² à 55 x 45 mm²
Spectre des composants 0402, MELF, SO, PLCC, QFP, condensateurs électrochimiques,
BGA
Grille min. des petites pattes 0,3 mm
Largeur min. des petites pattes 0,15 mm
Grille min. des balls 0,35 mm
Diamètre min. balls 0,2 mm
Champ de vision 65 x 50 mm²
Type d'éclairage Lumière incidente (six plans librement programmables)
