Manuel d'utilisation SIPLACE D1i/D2i 6 Extensions de la station A partir de la version du logiciel SR.605.03 SP2 6.4 Lecteur de codes barres ca rtes Edition 10/2012 FR 287 6.4.4 Possibilités de montage du lecteur de…
6 Extensions de la station Manuel d'utilisation SIPLACE D1i/D2i
6.4 Lecteur de codes barres cartes A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
286
6.4.3 Caractéristiques techniques - Lecteur de codes barres 2D
6
Affichage acoustique Vibreur sonore
Interface données RS232, RS 422/485
Raccordement électrique Fiche mâle 15 pôles D Sub HD
Tensions de service 10 V CC ... 30 V CC
Diode laser Lumière rouge
Longueur d'onde 650 nm
Catégorie de laser Catégorie 2, suivant norme DIN EN 60825-1:2001
Fréquence d'analyse 100 ... 15 kHz
Résolution 0,17 mm ... 0,5 mm
Types de codes 2D Données matrice ECC 200
Longueur de code barre 2 D
Convoyeur simple
Convoyeur double, asynchrone
Convoyeur double, synchrone
Max. 40 signes
Max. 40 signes
Max. 40 signes
Types de codes 1D Code 39, code 128,
Code barres, EAN, EAN 128, UPC,
2/5 imbriqué, Pharma Code
(autres sur demande)
Longueur de code barre 1 D
Convoyeur simple
Convoyeur double, asynchrone
Convoyeur double, synchrone
Max. 40 signes
Max. 40 signes
Max. 40 signes
Affichage optique Affichage de fonctionnement 4 x DEL
Affichage acoustique Vibreur sonore
Interface données RS232, RS 422/485, Ethernet
Raccordement électrique Fiche mâle 15 pôles D Sub HD
Fiche mâle RJ45 10 base T
Tensions de service 10 V CC ... 30 V CC
Manuel d'utilisation SIPLACE D1i/D2i 6 Extensions de la station
A partir de la version du logiciel SR.605.03 SP2 6.4 Lecteur de codes barres cartes
Edition 10/2012 FR
287
6.4.4 Possibilités de montage du lecteur de codes barres CI
6

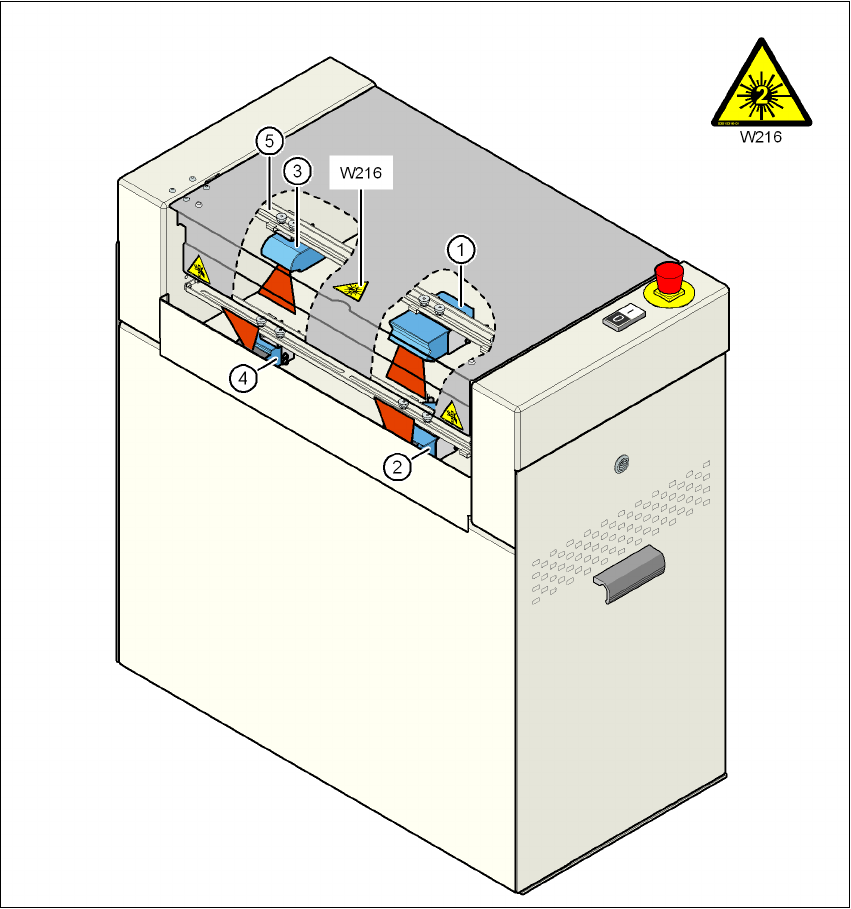

Fig. 6.4 - 3 Possibilités de montage du lecteur de codes barres CI
(1) Lecteur de codes barres 2D ' supérieur '
(2) Lecteur de codes barres 2D ' inférieur '
(3) Lecteur de codes barres 1D ' supérieur '
(4) Lecteur de codes barres 1D ' inférieur '
(5) Rail de montage
Pos. W216, n° d'article 03010316-01
6 Extensions de la station Manuel d'utilisation SIPLACE D1i/D2i
6.4 Lecteur de codes barres cartes A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
288
6.4.5 Signal de danger W216 sur le capot côté entrée des CIs
6
Signal de danger W216 "Catégorie de laser 2" sur le capot côté entrée des CIs,
n° d'article 03010316-01 (nombre par automate: 1)
NOTA 6
Si vous installez un lecteur de codes barres CI sur l'automate, il faut que vous posiez le signal de
danger laser W206, contenu dans le complément d'équipement, sur le capot côté entrée des
CIs.
6
6.4.6 Positionner les étiquettes de codes barres CI sur le circuit imprimé
NOTA
Restrictions pour les circuits imprimés de plus de 430 mm de long
6.4.6.1 Positionnement le long du côté longitudinal du CI -
Faisceau de lecture transversalement par rapport au sens du convoyage
6

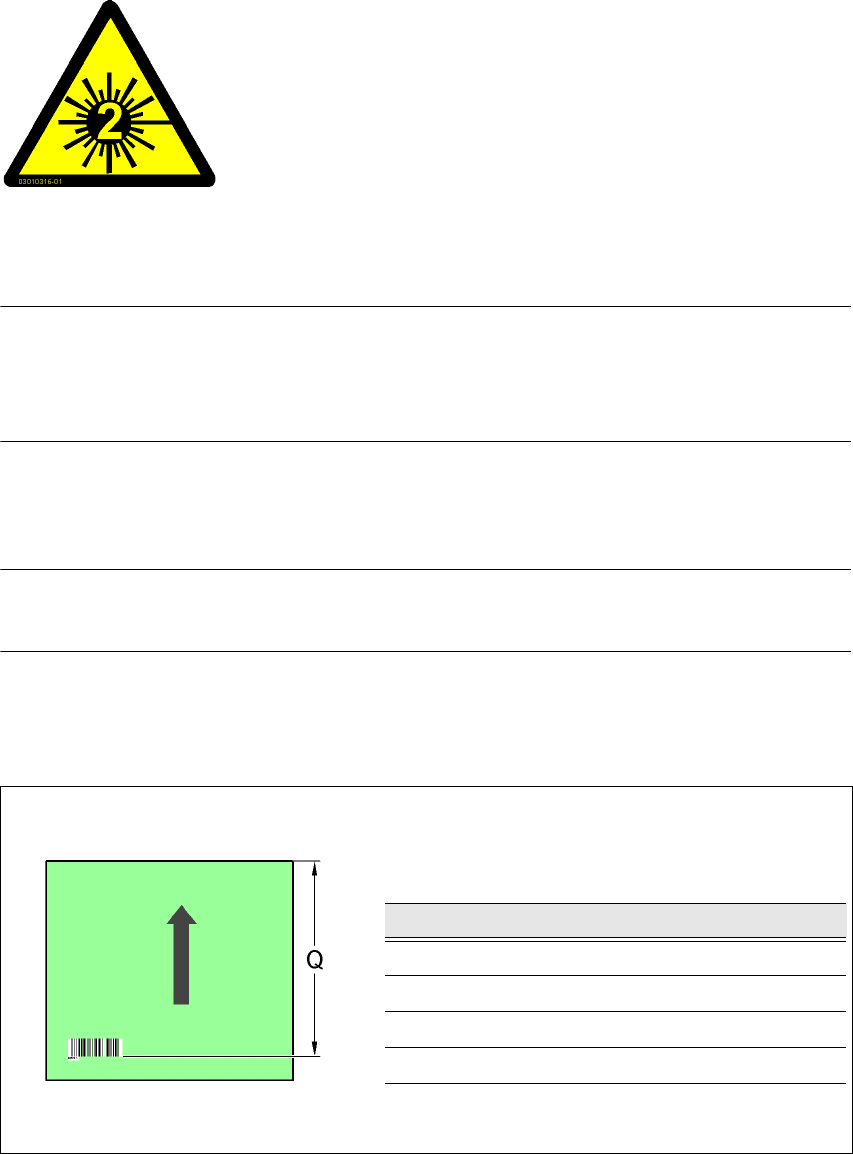

Fig. 6.4 - 4 Positionnement le long du côté longitudinal du CI - Faisceau de lecture transversalement par rapport au
sens du convoyage
6
6
6
6
6
6
RAYONNEMENT LASER!
Ne pas regarder le rayon
Catégorie de laser 2
Lecteur de codes barres CI Q [mm]
2D en haut 390
1D en haut 390
2D en bas 430
1D en bas 430
