6 Extensions de la station Manuel d'utilisation SIPLACE D1i/D2i
6.8 Circuit imprimé long A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
294
6.8 Circuit imprimé long
N° d'article 00119872-xx Option "Circuit imprimé long", convoyeur simple D2i / D1i
N° d'article 00119873-xx Option "Circuit imprimé long", convoyeur double D2i / D1i
N° d'article 00119631-xx Largeur du convoyeur 242/508 mm, D4i/D2i/D1i
Les formats de circuits imprimés suivants peuvent être reportés sur les automates D1i et D2i:
6
6
Pour reporter des circuits imprimés d'une longueur de plus de 368 mm, nous proposons l'option
"Circuit imprimé long" comme jeu de mise à jour.
En cas d'installation de l'option "Circuit imprimé long", le traitement des formats de circuits impri-
més suivants s'avère possible:
6
6
Le jeu de mise à jour se compose des pièces suivantes:
Mécanique complète: Butée, détecteurs, câbles et pièces de montage
Option CD pour déconnecter la fonction sur l'ordinateur SIPLACE Pro
Notice de mise à jour
Vous voudrez bien prendre les informations supplémentaires dans la notice de rééquipement "Op-
tion Circuit imprimé long".
Convoyeur simple (largeur standard) 50 x 50 mm² à 460 x 460 mm²
Convoyeur simple "CI large" 50 x 50 mm² à 460 x 508 mm²
Convoyeur double (largeur standard) 50 x 50 mm² à 460 x 216 mm²
Convoyeur double "CI large" 50 x 50 mm² à 460 x 242 mm²
Convoyeur double en mode "Convoyeur simple" 50 x 50 mm² à 460 x 380 mm²
Convoyeur double en mode "Convoyeur simple", "CI large" 50 x 50 mm² à 460 x 430 mm²
Convoyeur simple "CI long" (largeur standard) 50 x 80 mm² à 610 x 460 mm²
Convoyeur simple "CI large", "CI long" 50 x 80 mm² à 610 x 508 mm²
Convoyeur double "CI long" (largeur standard) 50 x 80 mm² à 610 x 216 mm²
Convoyeur double "CI large", "CI long" 50 x 80 mm² à 610 x 242 mm²
Convoyeur double en mode "Convoyeur simple", "CI long"
(largeur standard)
50 x 80 mm² à 610 x 380 mm²
Convoyeur double en mode "Convoyeur simple", "CI long",
"CI large"
50 x 80 mm² à 610 x 430 mm²
Manuel d'utilisation SIPLACE D1i/D2i 6 Extensions de la station
A partir de la version du logiciel SR.605.03 SP2 6.9 Support à broche magnétique
Edition 10/2012 FR
295
6.9 Support à broche magnétique
N° d'article 00119680-xx Support de CIs D4i/D2i/D1i
Les circuits imprimés larges ont tendance, à fléchir lors du report, de sorte que, dans certaines
circonstances, les composants ne sont plus reportés avec la précision souhaitée. Même les cir-
cuits imprimés fortement cintrés influencent la précision du report. Ce problème se résout facile-
ment en plaçant des supports à broche magnétique sur la table de levage.
6

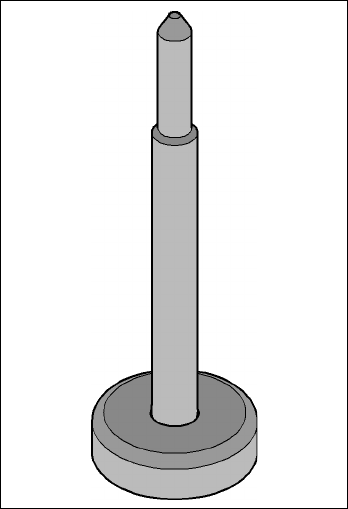

Fig. 6.9 - 1 Support à broche magnétique
6 Extensions de la station Manuel d'utilisation SIPLACE D1i/D2i
6.10 Capot du magasin A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
296
6.10 Capot du magasin
N° d'article 00119811-xx Capot du magasin, emplacement 2, D1i
N° d'article 00119812-xx Capot du magasin, emplacement 1, D1i
N° d'article 00119854-xx Capot du magasin, emplacement 1, D2i
N° d'article 00119856-xx Capot du magasin, emplacement 2, D2i
6
Le capot du magasin est installé au-dessus de la zone d'alimentation en composants. Il doit em-
pêcher une collision de la tête avec un presse-tôle surélevé d'un magasin qui n'a pas été bien en-
clenché auparavant. En outre, le capot du magasin permet d'exclure que la face avant de
magasins parvienne, en raison d'une manipulation inappropriée, dans la zone de déplacement de
la tête de report.
Par ailleurs, en cas de changement de chariot des compos., une collision de la tête est impossible
si la tête de report se trouve au-dessus des magasins. La table des compos. ne peut être soulevée
avec le bouton-poussoir que si la tête de report se trouve à l'extérieur des magasins et si le volet
du capot peut être changé de place.
6
Fig. 6.10 - 1 Capot du magasin
(1) Capot du magasin
(2) Verrouillage mécanique
(3) Interrupteur dans le circuit d'ARRET D'URGENCE
L'interrupteur du capot du magasin est bouclé dans le circuit d'ARRET D'URGENCE. Il faut que
le capot du magasin soit verrouillé mécaniquement. A ce sujet, l'interrupteur ferme le circuit d'AR-
RET D'URGENCE ouvert.
