Manuel d'utilisation SIPLACE D1i/D2i 6 Extensions de la station A partir de la version du logiciel SR.605.03 SP2 6.11 Détecteur de composants pour la tête de collecte & de placement à 12 segme nts Edition 10/201…
6 Extensions de la station Manuel d'utilisation SIPLACE D1i/D2i
6.10 Capot du magasin A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
296
6.10 Capot du magasin
N° d'article 00119811-xx Capot du magasin, emplacement 2, D1i
N° d'article 00119812-xx Capot du magasin, emplacement 1, D1i
N° d'article 00119854-xx Capot du magasin, emplacement 1, D2i
N° d'article 00119856-xx Capot du magasin, emplacement 2, D2i
6
Le capot du magasin est installé au-dessus de la zone d'alimentation en composants. Il doit em-
pêcher une collision de la tête avec un presse-tôle surélevé d'un magasin qui n'a pas été bien en-
clenché auparavant. En outre, le capot du magasin permet d'exclure que la face avant de
magasins parvienne, en raison d'une manipulation inappropriée, dans la zone de déplacement de
la tête de report.
Par ailleurs, en cas de changement de chariot des compos., une collision de la tête est impossible
si la tête de report se trouve au-dessus des magasins. La table des compos. ne peut être soulevée
avec le bouton-poussoir que si la tête de report se trouve à l'extérieur des magasins et si le volet
du capot peut être changé de place.
6
Fig. 6.10 - 1 Capot du magasin
(1) Capot du magasin
(2) Verrouillage mécanique
(3) Interrupteur dans le circuit d'ARRET D'URGENCE
L'interrupteur du capot du magasin est bouclé dans le circuit d'ARRET D'URGENCE. Il faut que
le capot du magasin soit verrouillé mécaniquement. A ce sujet, l'interrupteur ferme le circuit d'AR-
RET D'URGENCE ouvert.
Manuel d'utilisation SIPLACE D1i/D2i 6 Extensions de la station
A partir de la version du logiciel SR.605.03 SP2 6.11 Détecteur de composants pour la tête de collecte & de placement à 12 segments
Edition 10/2012 FR
297
6.11 Détecteur de composants pour la tête de collecte &
de placement à 12 segments
N° d'article 00118021-xx Détecteur de composants pour la tête C&P à 12 segments
6

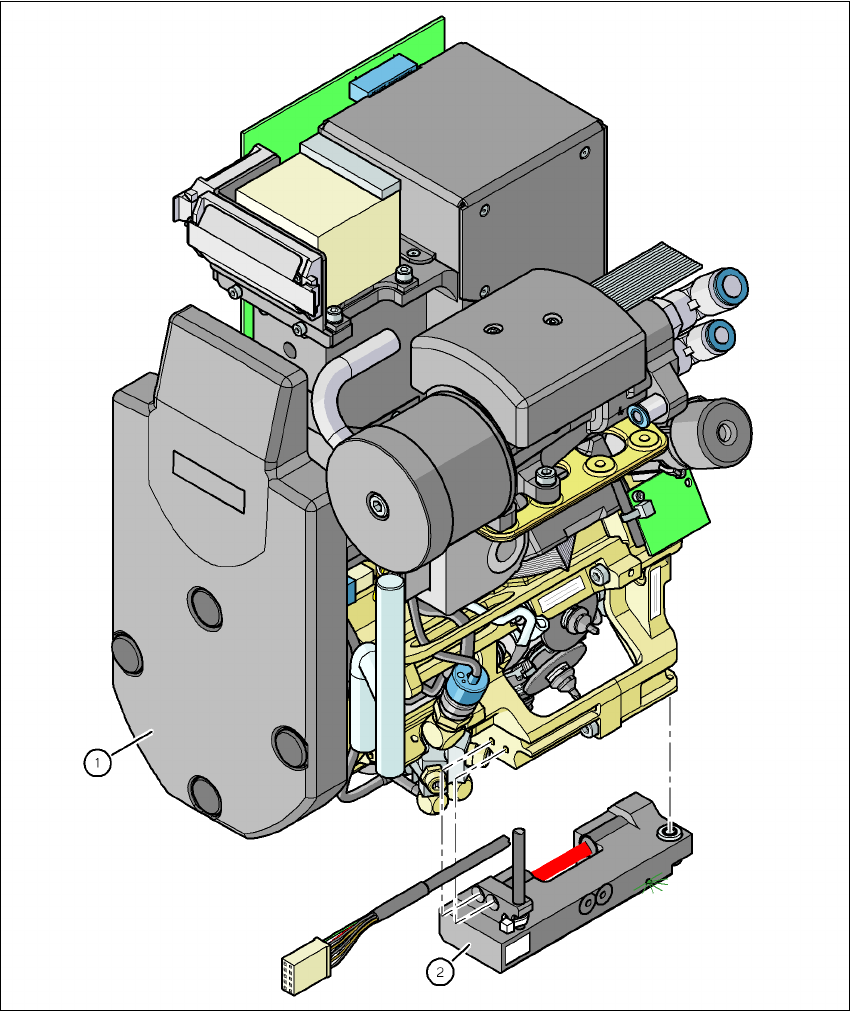

Fig. 6.11 - 1 Tête de collecte & de placement à 12 segments avec détecteur de composants
(1) Tête de collecte & de placement à 12 segments
(2) Détecteur de composants
6 Extensions de la station Manuel d'utilisation SIPLACE D1i/D2i
6.11 Détecteur de composants pour la tête de collecte & de placement à 12 segments A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
298
6.11.1 Description
Le détecteur de composants est fixé sur la face intérieure du boîtier de la tête de collecte & de
placement à 12 segments (voir Fig. 6.11 - 1
, page 297). Il analyse le contour d'un composant et
vérifie si un composant se trouve sur la pipette. La hauteur du composant est définie en même
temps. A partir de ces données, il est possible de déterminer si le composant adhère en position
normale ou de chant contre la pipette. L'examen de la hauteur est possible pour des composants
pourvus d'une hauteur allant de 0,1 mm à 4 mm. En cas de composants plus gros, seule la pré-
sence du composant sur la pipette est examinée.
Le détecteur de composants est configuré sur l'ordinateur SIPLACE Pro dans l'éditeur de forme
de boîtier.
Toutes les pipettes, même les pipettes spéciales, peuvent être analysées avec le détecteur de
composants.
6.11.2 Conditions de mesure
Pour obtenir une mesure valable, il faut que les deux conditions suivantes soient remplies:
– Il faut que la pointe de la pipette vide soit touchée par le rayon lumineux lors du processus
de calibrage.
– Il faut que la pointe de la pipette se trouve, composant compris, à l'intérieur du rayon lu-
mineux.
– Longueur minimale de la pipette: 13 mm.
– Longueur de la pipette + hauteur des composants + tolérance < 17 mm.
Le fait de tenir compte de ces conditions de mesure permet de définir soit la présence, soit l'ab-
sence d'un composant ou la hauteur des composants. La différence minimale de hauteur est de
100 m.
6

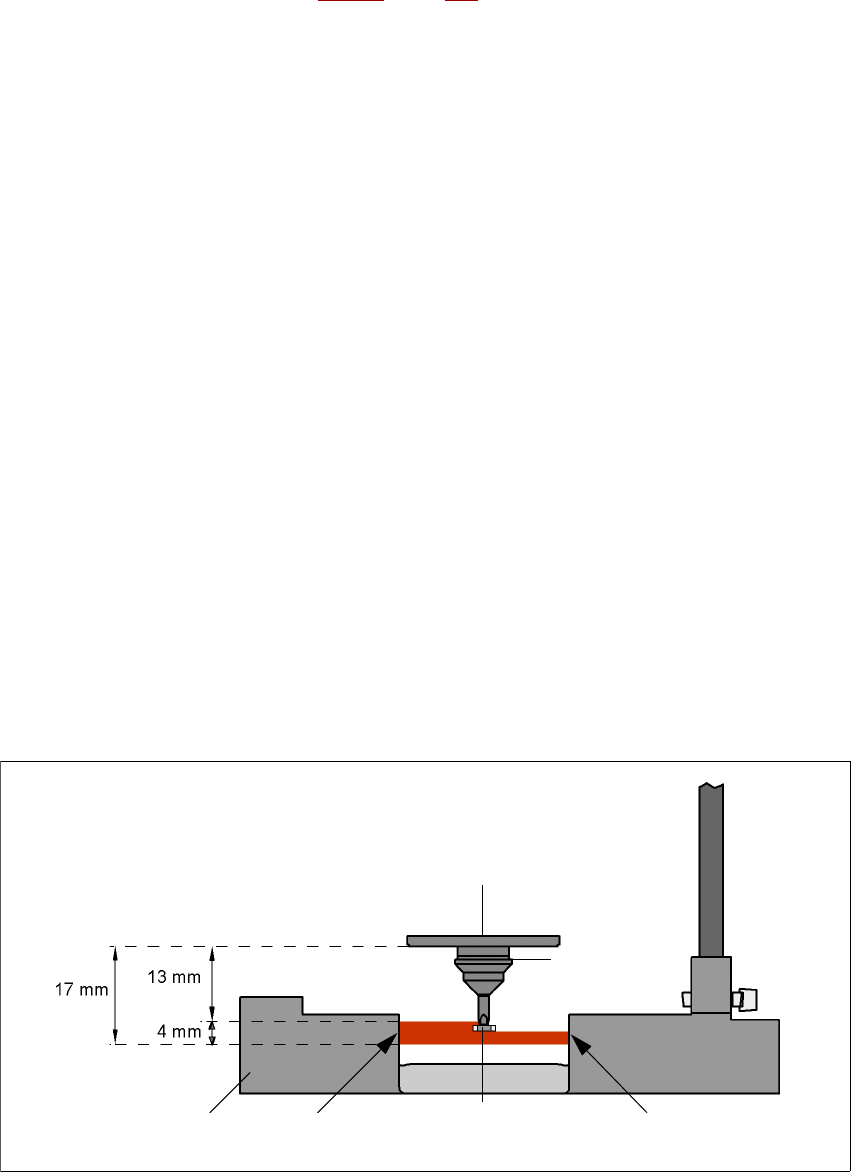

Fig. 6.11 - 2 Détecteur de composants, principe du fonctionnement
Disque incrémentiel
Composant
Pipette
DEL I. R. Transistor photoDétecteur de composants en
coupe
