Manuel d'utilisation SIPLACE D1i/D2i 6 Extensions de la station
A partir de la version du logiciel SR.605.03 SP2 6.13 Lot 01005
Edition 10/2012 FR
301
6.13 Lot 01005
N° d'article 00119776-xx Lot 01005 pour D4i/D2i/D1i
Les automates SIPLACE D1i et D2i sont déjà paramétrés pour le report de composants 01005.
En ce qui concerne le traitement de compos. 01005, seule une mise à jour de la tête de collecte
& de placement à 12 segments s'avère indispensable. L'ensemble d'adaptation comporte les piè-
ces suivantes:
– 12ème fourreau complet, espacement 270 ° N° d'article 03054107-xx, 3 pièces
– Pipette, type 905/3005 céramique compl. N° d'article 03057320-xx, 12 pièces
– Notice de montage lot 01005 pour D4i/D2i/D1i
allemand et anglais N° d'article 00195398-xx, 1 pièce
6.14 Lot 0201
N° d'article 00119775-xx Lot 0201 pour C&P12, série D SST30
En ce qui concerne le traitement de composants 0201 avec la tête de collecte & de placement à
12 segments, nous proposons le lot 0201. Il contient:
– Caméra comp. C&P (type 30), 27 x 27, numérique N° d'article 03085394-xx, 1 pièce
– Détecteur de comp. pour tête à 12 segments C&P N° d'article 00118021-xx, 1 pièce
– Pipette, type 706/906 Vectra Céramique N° d'article 00345031-xx, 12 pièces
– Jeu de montage, caméra comp. SST28/29 DLM2 N° d'article 03023819-xx, 1 pièce
6.15 Configuration de la tête unique sur l'automate D1i
En ce qui concerne la configuration de l'automate D1i SIPLACE avec une seule tête de report,
nous proposons les ensembles d'extension suivants:
N° d'article 00119862-xx Ensemble d'extension P&P pour D1i Single
N° d'article 00119863-xx Ensemble d'extension C&P6 pour D1i Single
N° d'article 00119864-xx Ensemble d'extension C&P12 pour D1i Single
Les ensembles d'extension contiennent des servo-amplificateurs pour les axes des têtes et le jeu
de câbles.
6 Extensions de la station Manuel d'utilisation SIPLACE D1i/D2i
6.16 Pompe à vide A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
302
6.16 Pompe à vide
N° d'article 00119017-xx Pompe à vide D4i/D2i/D1i
N° d'article 00119899-xx Kit de raccordement pompe à vide D1i
N° d'article 00119900-xx Kit de raccordement pompe à vide D2i
Chaque tête de collecte & de placement dispose d'un générateur de vide propre, qui alimente le
circuit de maintien et de report avec le vide nécessaire. Le générateur de vide fonctionne suivant
le principe de Venturi.
La consommation d'air comprimé de l'automate D2i est 485 Nl/min. Ceci signifie que l'alimentation
en air comprimé doit impérativement être dimensionnée en conséquence. Si la capacité chez l'ex-
ploitant, sur place, ne suffit pas, cela impliquerait des coûts d'investissement élevés. Pour cette
raison, nous vous proposons une pompe à vide, pour obtenir l'alimentation en vide exigée.
Autres avantages de la mise en oeuvre de la pompe à vide:
– la consommation d'air comprimé de l'automate est approximativement divisée par deux;
– la pression d'entrée diminue;
– l'automate s'intègre facilement dans des lignes existantes;
– les coûts d'exploitation courants baissent en fonction du montant des coûts énergétiques.
La pompe à vide ne nécessite pas d'entretien et est 100 % sans huile. Sa capacité suffit pour ali-
menter les circuits de maintien des têtes de collecte & de placement.
Automate de report Consommation d'air comprimé
a
de l'automate
a) Dans des conditions atmosphériques normales à 20° C et 1013 hPa
SIPLACE D1i
sans pompe à vide
avec pompe à vide
345 Nl/min (C&P / P&P)
205 Nl/min (C&P / P&P)
SIPLACE D2i
sans pompe à vide
avec pompe à vide
485 Nl/min (2 x C&P)
205 Nl/min (2 x C&P)
Manuel d'utilisation SIPLACE D1i/D2i 6 Extensions de la station
A partir de la version du logiciel SR.605.03 SP2 6.17 Station d'apprentissage Vision
Edition 10/2012 FR
303
6.17 Station d'apprentissage Vision
N° d'article 00119788-xx Station d'apprentissage Vision
6

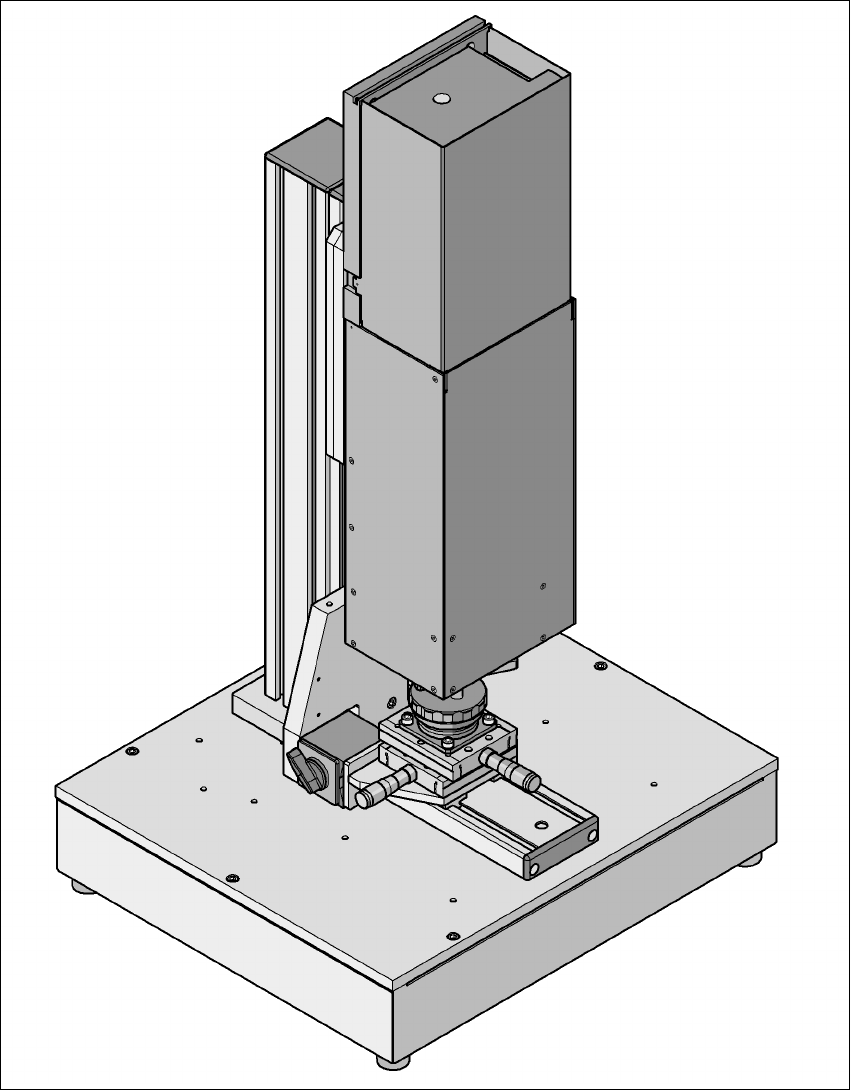

Fig. 6.17 - 1 Station d'apprentissage Vision avec caméra comp., type 36
