2.2 Signaux de danger
2.2.1 Signaux de danger sur l'automate
Les signaux de danger sont fabriqués à partir d'une feuille de PVC souple, résistante à l'abrasion,
stable à la lumière et d'une bonne tenue contre l'eau et face aux intempéries. La configuration des
signaux de danger correspond aux assertions des normes ISO 3864-2 et ANSI Z535.4.
2

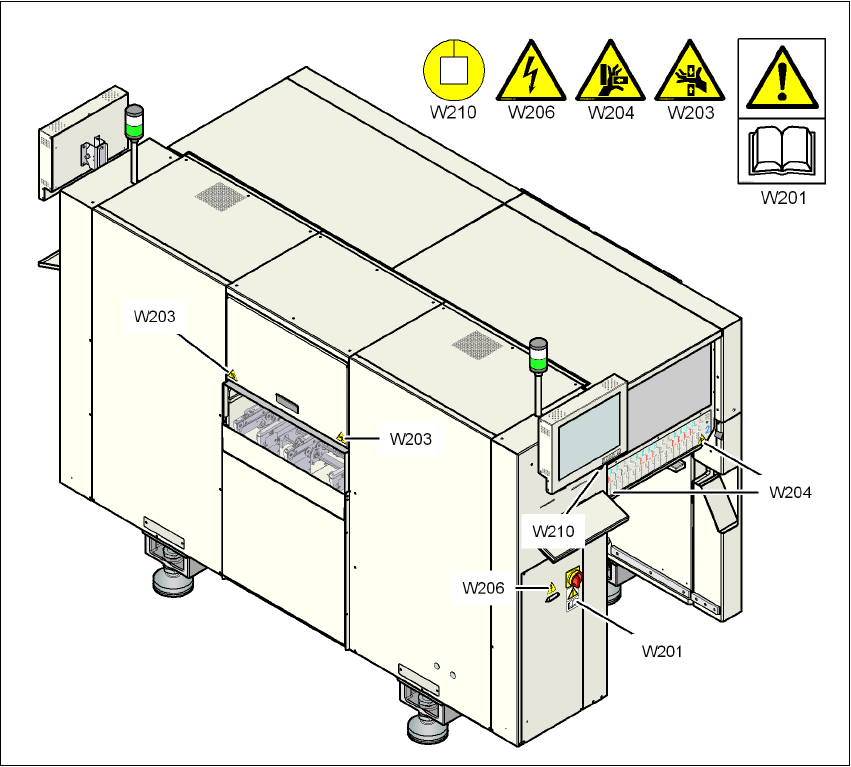

Fig. 2.2 - 1 Signaux de danger W201, W203, W204, W206 et W210 sur les automates D1i / D2i - partie 1
2
Pos. W201, n° d'article 03009338-01
Pos. W203, n° d'article 03009342-01
Pos. W204, n° d'article 03009343-01
Pos. W206, n° d'article 03009345-01
Pos. W210, n° d'article 03009350-01
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE D1i/D2i
2.2 Signaux de danger A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
42
2

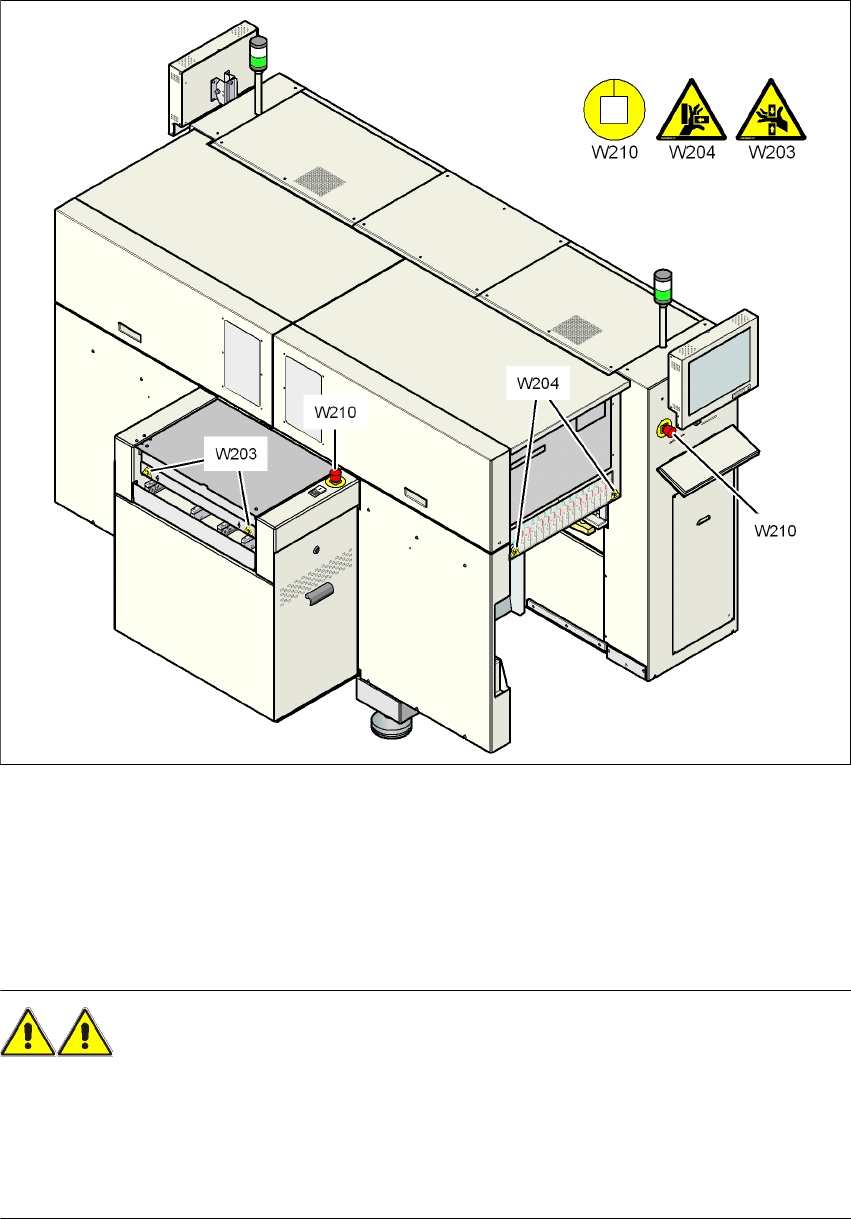

Fig. 2.2 - 2 Signaux de danger W203, W204 et W210 sur l'automate - partie 2
