Manuel d'utilisation SIPLACE D1i/D2i 2 Sécurité de fonctionnement A partir de la version du logi ciel SR.605.03 SP2 2.2 Signaux de danger Edition 10/2012 FR 45 2.2.2 Signaux de danger pour les commandes linéaires Fi…
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE D1i/D2i
2.2 Signaux de danger A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
44
2.2.1.4 Signal de danger W206
2
Pos. W206 dans la Fig. 2.2 - 1, page 41, n° d'article 03009345-01 (nombre par automate: 1)
2.2.1.5 Signal de danger W210
2
Pos. W210 dans les Fig. 2.2 - 1, page 41 et 2.2 - 2, page 42, n° d'article 03009350-01
(nombre par automate: 3)
TENSIONS DANGEREUSES!
Les pièces matérialisées sont sous tension même en cas de mise
hors circuit à l'interrupteur principal.
Avant d'entreprendre des travaux de service, déconnecter la ma-
chine du réseau
Secteur NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
2
2
2
2
2
2
Signal de danger sur le bouton-poussoir d'ARRET
D'URGENCE
Manuel d'utilisation SIPLACE D1i/D2i 2 Sécurité de fonctionnement
A partir de la version du logiciel SR.605.03 SP2 2.2 Signaux de danger
Edition 10/2012 FR
45
2.2.2 Signaux de danger pour les commandes linéaires

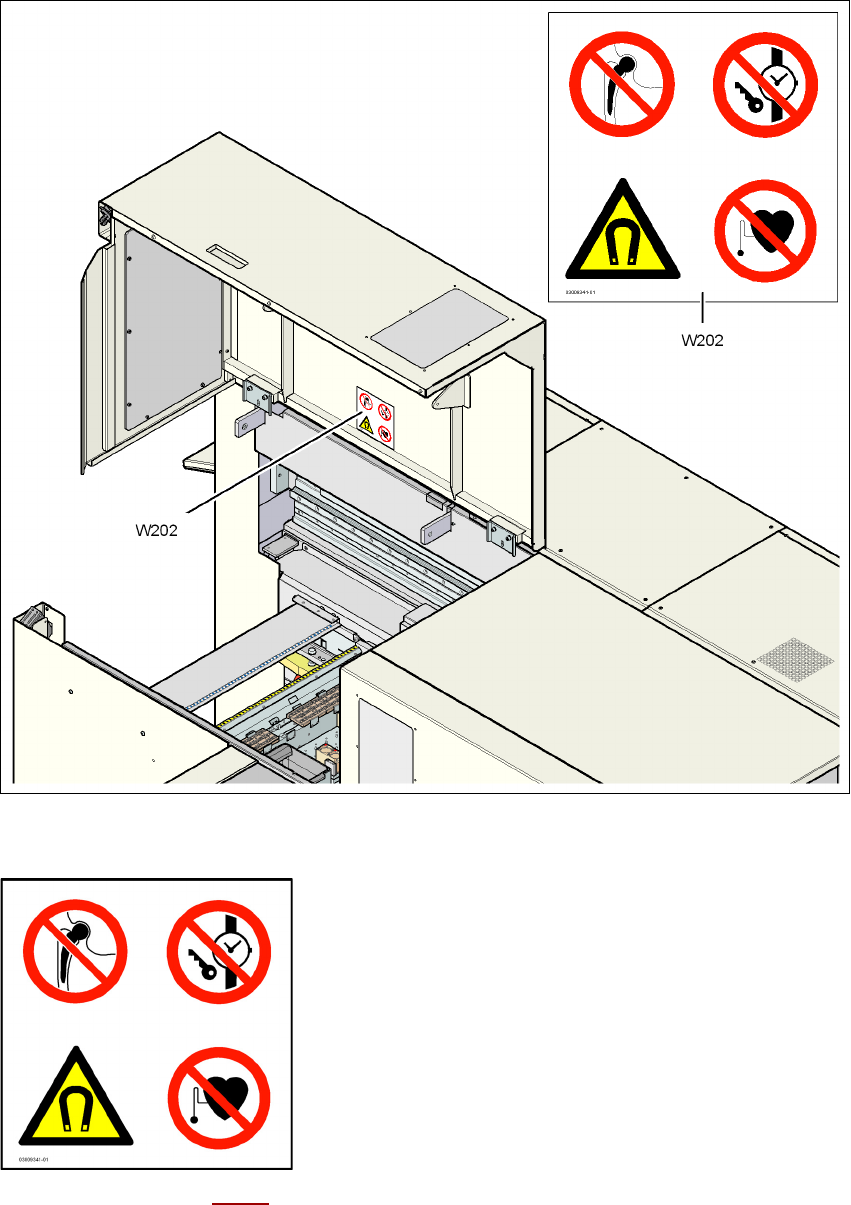

Fig. 2.2 - 3 Signal de danger W202 pour les commandes linéaires Y
Pos. W202, n° d'article 03009341-01
2
Pos. W202 dans la Fig. 2.2 - 3, n° d'article 03009341-01 (nombre par automate: 4)
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE D1i/D2i
2.2 Signaux de danger A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
46
AVERTISSEMENT 2
Champs magnétiques puissants à l'intérieur de l'automate!
DANGER 2
Danger mortel pour les personnes munies d'implants actifs (par ex. stimulateurs cardiaques,
pompes à insuline, défibrillateurs).
2
AVERTISSEMENT
Risque d'écrasement pour les personnes munies d'implants métalliques passifs (par ex. plaques,
vis).
En cas d'ouverture des capots de protection, ne pas mettre la main dans la machine ou s'y pen-
cher.
Ne pas apporter d'objet métallique dans la zone à risque.
2.2.3 Signaux de danger sur la découpeuse de bandes et sur la glissière des
déchets de bande
2
Pos. W205 dans les Fig. 2.2 - 5 et 2.2 - 4, n° d'article 03009344-01
AVERTISSEMENT 2
Si vous voulez effectuer des travaux sur la découpeuse de bande, veuillez couper l'alimentation
en courant et en air comprimé de l'automate.
Attendez jusqu'à ce que la pression de service soit tombée à 0 MPa.
Portez des gants de protection solides pour travailler sur la découpeuse de bande.
2
2
2
2
2
2
2
2
RISQUE DE COUPURE!
Il y a risque de coupure même lorsque la machine est
débranchée
