2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE D 1i/D2i 2.2 Signaux de danger A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 48 2.2.3.2 Signal de danger W205 situé sur la glissière de…
Manuel d'utilisation SIPLACE D1i/D2i 2 Sécurité de fonctionnement
A partir de la version du logiciel SR.605.03 SP2 2.2 Signaux de danger
Edition 10/2012 FR
47
2.2.3.1 Signal de danger W205 sur la traverse de la découpeuse de bande
2

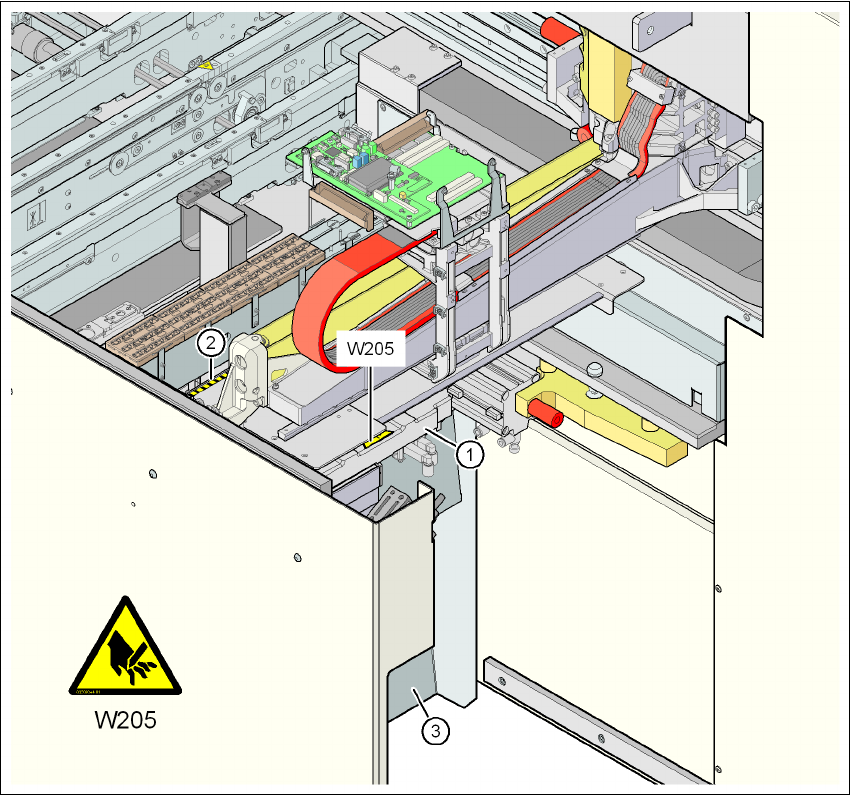

Fig. 2.2 - 4 Signal de danger W205 sur la traverse de la découpeuse de bande
(1) Découpeuse de bande
(2) Conduite directrice des bandes vides
(3) Glissière des déchets de bande
Pos. W205, n° d'article 03009344-01, sur les traverses (nombre par automate: 2)
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE D1i/D2i
2.2 Signaux de danger A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
48
2.2.3.2 Signal de danger W205 situé sur la glissière des déchets de bande
2

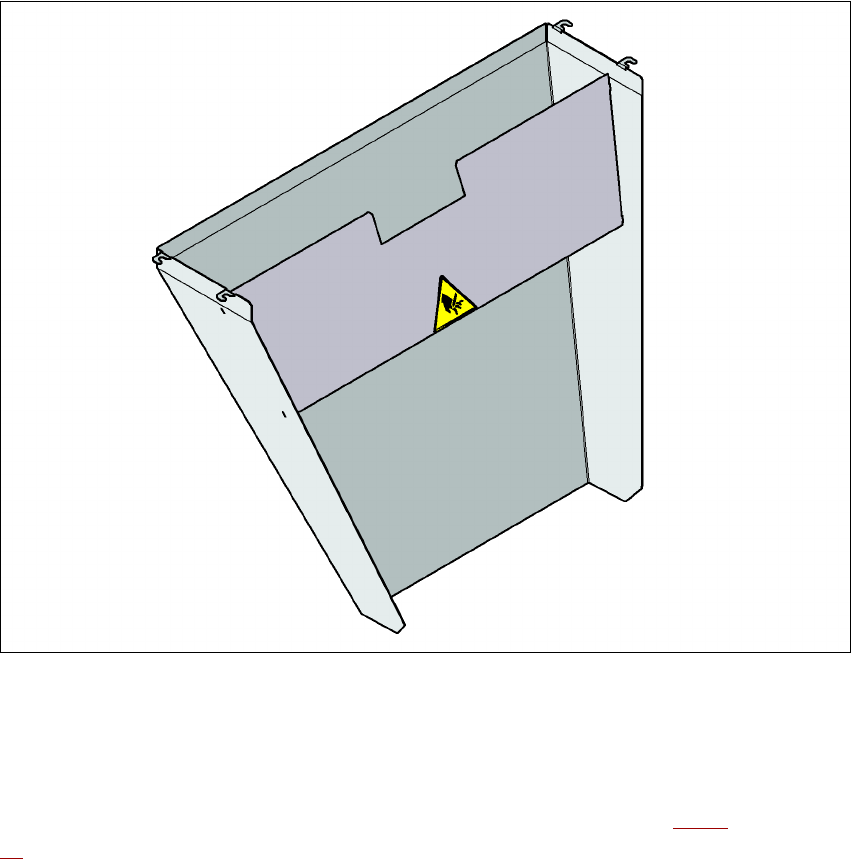

Fig. 2.2 - 5 Signal de danger W205 situé sur la glissière des déchets de bande
Pos. W205, n° d'article 03009344-01 situé sur la glissière des déchets de bande (nombre par
automate: 2)
La position de la glissière des déchets de bande est représentée dans la Fig. 2.2 - 4
, pos. 3, page
47
.
Manuel d'utilisation SIPLACE D1i/D2i 2 Sécurité de fonctionnement
A partir de la version du logiciel SR.605.03 SP2 2.2 Signaux de danger
Edition 10/2012 FR
49
2.2.3.3 Bandes de signalisation sur la conduite directrice des bandes vides
2

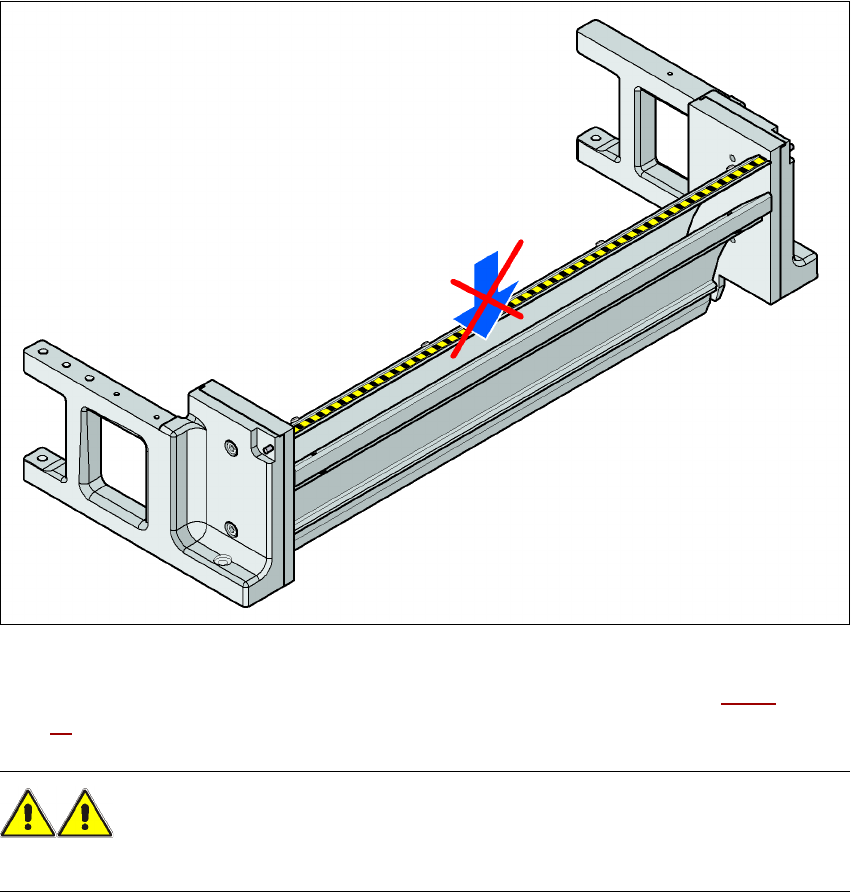

Fig. 2.2 - 6 Bandes de signalisation sur la conduite directrice des bandes vides
La position de la conduite directrice des bandes vides est représentée dans la Fig. 2.2 - 4, pos. 2,
page 47
.
AVERTISSEMENT 2
Ne mettez jamais la main dans l'ouverture de la conduite directrice des bandes vides.
