2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE D 1i/D2i 2.2 Signaux de danger A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 52 2.2.5 Signal de danger sur l'unité d'axe 2 Po…
Manuel d'utilisation SIPLACE D1i/D2i 2 Sécurité de fonctionnement
A partir de la version du logiciel SR.605.03 SP2 2.2 Signaux de danger
Edition 10/2012 FR
51
2.2.4.1 Signal de danger W sur le capot au-dessus de l'alimentation électrique pour les
servo-amplificateurs

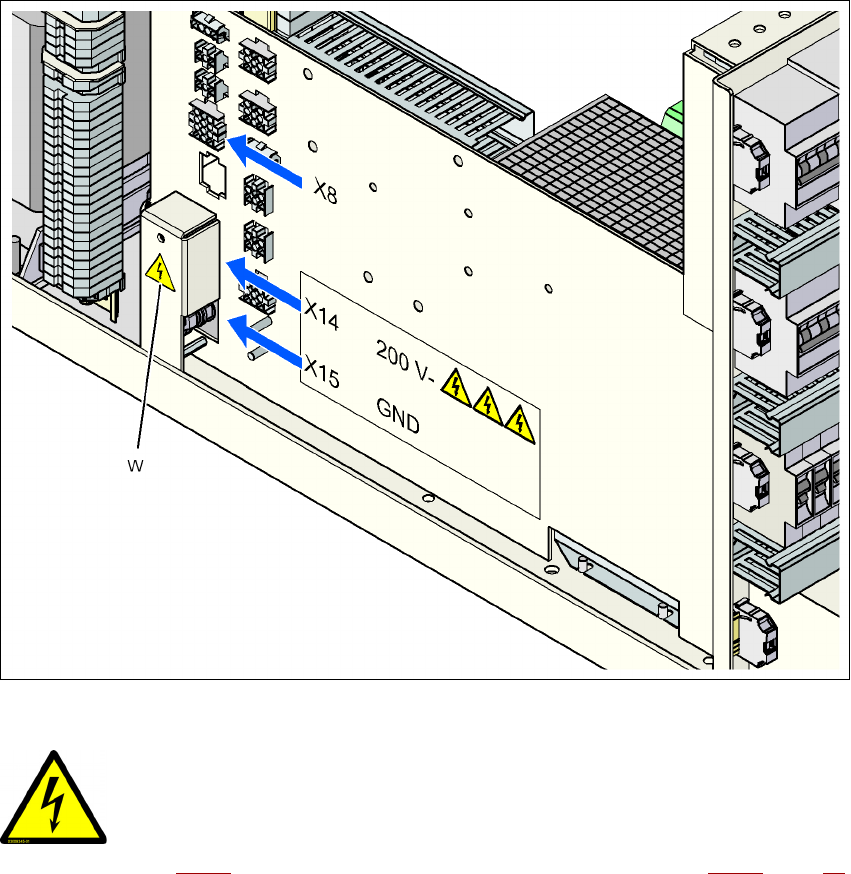

Fig. 2.2 - 8 Signal de danger W sur le capot au-dessus de l'alimentation électrique pour les servo-amplificateurs
2
Pos. W dans la Fig. 2.2 - 8 (nombre par alimentation électrique: 4) voir aussi Fig. 2.2 - 7, page 50.
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE D1i/D2i
2.2 Signaux de danger A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
52
2.2.5 Signal de danger sur l'unité d'axe
2
Pos. W207 dans la Fig. 2.2 - 9, n° d'article 03009346-01 (nombre par automate: 1)
2

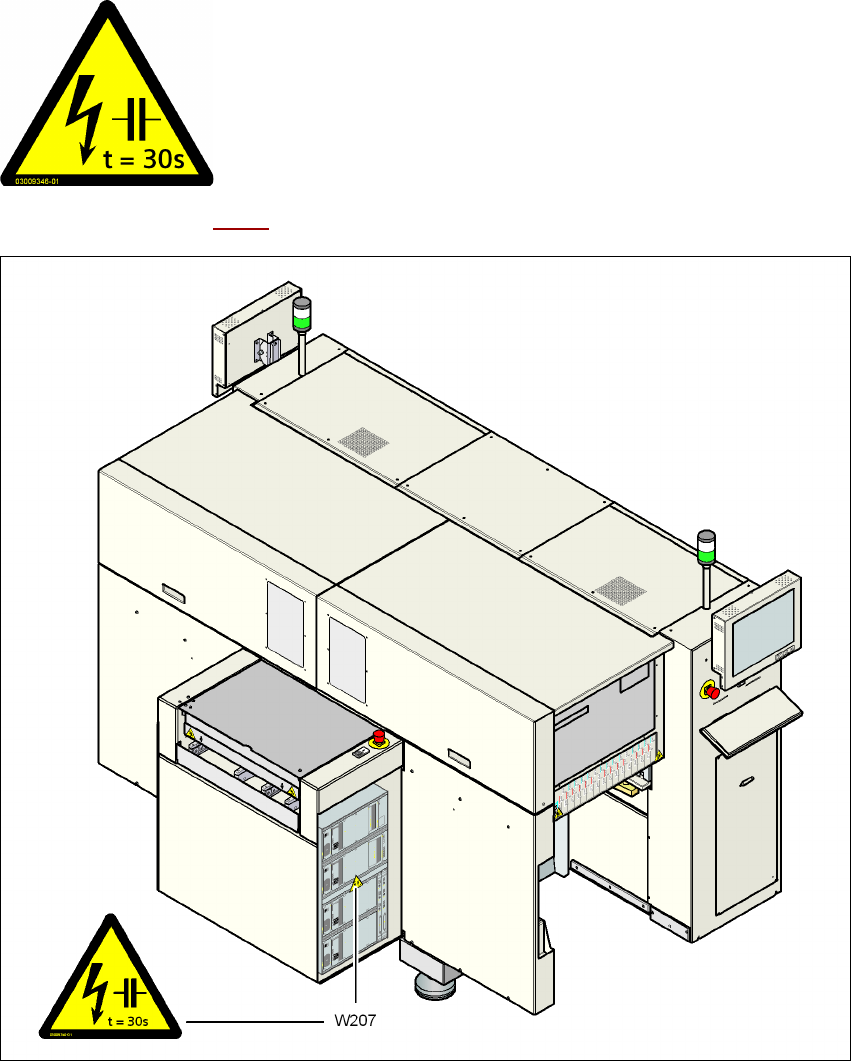

Fig. 2.2 - 9 Signal de danger W207 sur la plaque en macrolon de l'unité d'axe
Pos. W207, nº d'article 03009346-01
2
2
TENSION DE RESEAU!
Couper le courant à l'interrupteur principal et attendre 30 secon-
des jusqu'à ce que les condensateurs se soient déchargés.
Secteur NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
Manuel d'utilisation SIPLACE D1i/D2i 2 Sécurité de fonctionnement
A partir de la version du logiciel SR.605.03 SP2 2.2 Signaux de danger
Edition 10/2012 FR
53
2.2.6 Signaux de danger sur le convoyeur de CI
2
Pos. W208 "Catégorie de laser 2" sur le convoyeur de CI dans la Fig. 2.2 - 10, n° d'article
03009347-01 (nombre par automate: 2 pour le convoyeur double, 1 pour le convoyeur simple)
2
2
2

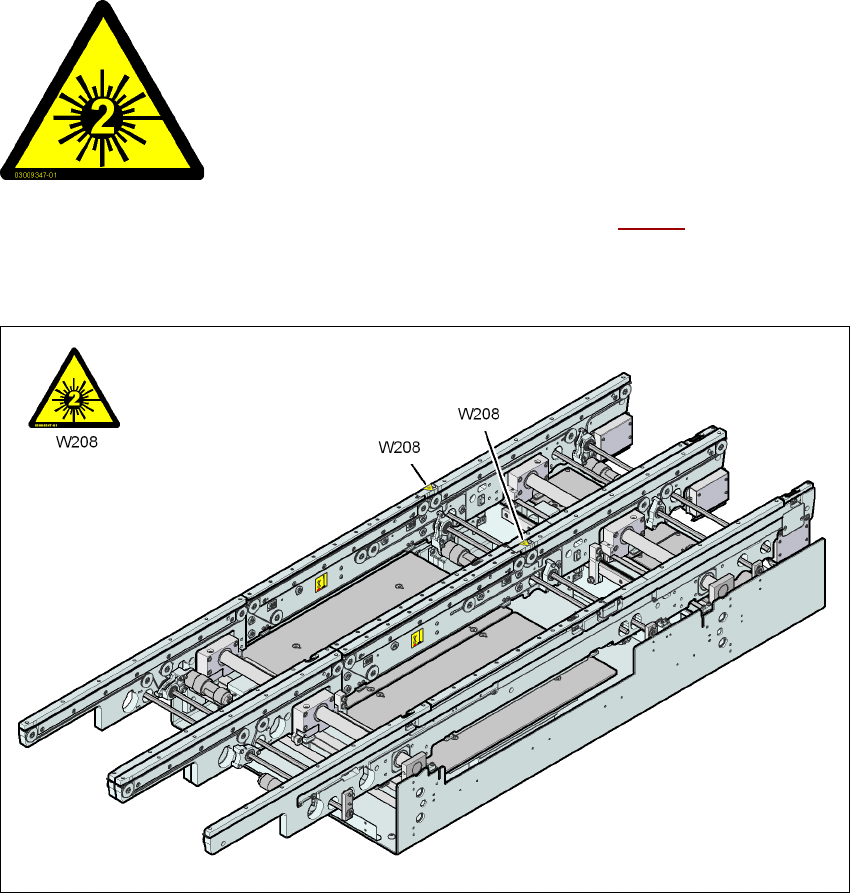

Fig. 2.2 - 10 Signal de danger W208 "Catégorie de laser 2" sur le convoyeur de CI
Pos. W208, n° d'article 03009347-01
2
2
RAYONNEMENT LASER!
Ne pas regarder le rayon
Catégorie de laser 2
