Manuel d'utilisation SIPLACE D1i/D2i 2 Sécurité de fonctionnement A partir de la version du logiciel SR.605.03 SP2 2.4 Consignes de sécurité relatives au transport de l'automa te Edition 10/2012 FR 57 2.3.3 Cat…
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE D1i/D2i
2.3 Classification laser A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
56
2.3 Classification laser
2.3.1 Catégorie de laser 1
2.3.1.1 Classification de l'ensemble de la machine
2
NOTA: 2
Les modules de la catégorie de laser 1 et 1M ne sont pas matérialisés.
2.3.1.2 Classification des systèmes de caméra
2
2.3.2 Catégorie de laser 1M
Ne pas regarder directement avec des instruments optiques!
2
2
Tous les systèmes de caméra incorporés et l'ensemble de la machine prête à
fonctionner se voient affecter la catégorie de laser 1.
Les catégories de laser sont déterminées suivant la norme
DIN NE 60825-1: 2001.
2
Les systèmes de caméra suivants se voient affecter la catégorie de laser 1:
– Caméra CI, type 34, numérique
– Caméras comp. pour la tête de prélèvement & de placement SIPLACE:
– Caméra composants fixe P&P, type 36, 32 x 32, numérique
– Caméra composants fixe P&P, type 33, 55 x 45, numérique
– Caméra composants fixe P&P, type 25, 16 x 16, numérique
2
Les systèmes de caméra suivants se voient affecter la catégorie de laser 1M:
– Caméra composants C&P, type 28, 18 x 18 sur la tête de collecte & de pla-
cement à 12 segments
– Caméra composants C&P, type 30, 27 x 27 sur la tête de collecte & de pla-
cement à 6/12 segments
Manuel d'utilisation SIPLACE D1i/D2i 2 Sécurité de fonctionnement
A partir de la version du logiciel SR.605.03 SP2 2.4 Consignes de sécurité relatives au transport de l'automate
Edition 10/2012 FR
57
2.3.3 Catégorie de laser 2
Les modules suivants se voient affecter la catégorie de laser 2:
– Barrière lumineuse laser, zone de report 1 dans le convoyeur de CI
– Barrière lumineuse laser, zone de report 2 dans le convoyeur de CI
– Lecteur de codes barres cartes
2
2.4 Consignes de sécurité relatives au transport de
l'automate
2

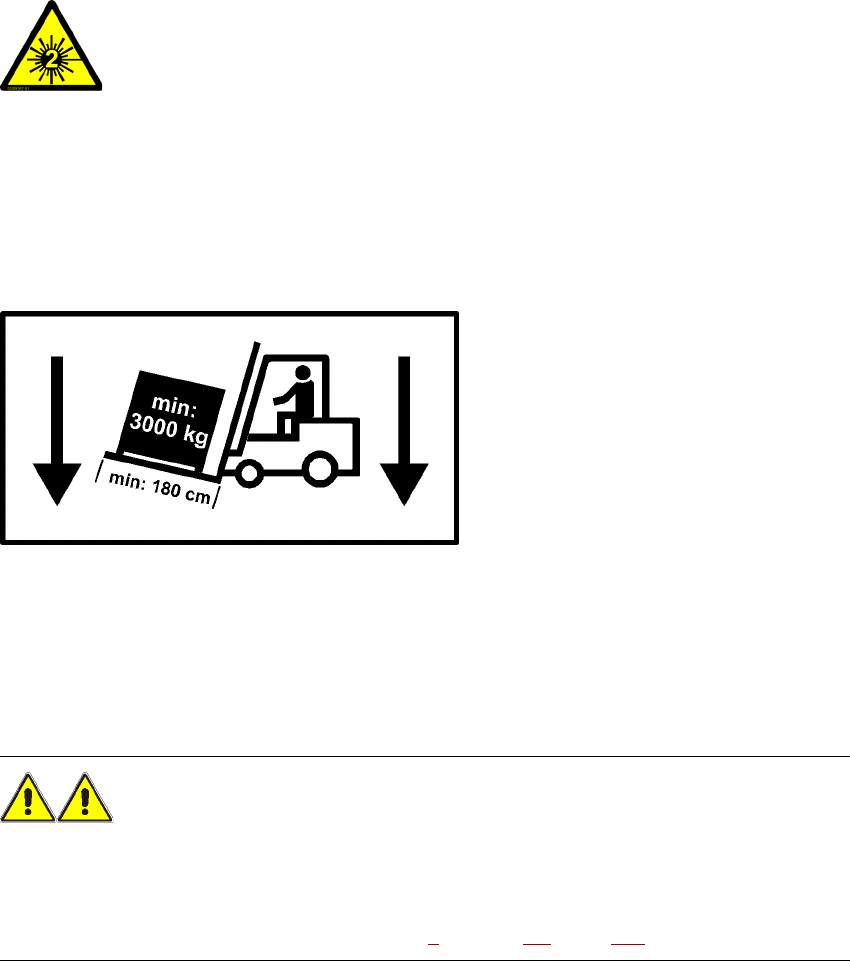

Pour le transport de l'automate, employez un chariot élévateur à fourche qui possède la spécifi-
cation suivante:
Longueur de la fourche min. 1800 mm
Force portante min. 3000 kg
Largeur intérieure de la fourche min. 350 mm 2
AVERTISSEMENT
RISQUE DE BASCULEMENT 2
Si la spécification exigée pour le chariot élévateur à fourche n'est pas respectée, il y a risque de
voir le chariot élévateur à fourche basculer avec l'automate.
Le transport de l'automate est décrit au chapitre 4, Section 4.1, page 183.
2
Rayonnement laser
Ne pas regarder le rayon directement!
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE D1i/D2i
2.5 Consignes de sécurité relatives à l'exploitation de l'automate A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
58
2.5 Consignes de sécurité relatives à l'exploitation de
l'automate
2.5.1 Consignes de sécurité relatives à la fermeture des capots de protection
Pour exclure tout risque de blessure lors de la fermeture des capots de protection de la machine,
l'exploitant doit exhorter le Personnel à manipuler les capots de protection d'après les instructions
suivantes.
ATTENTION
RISQUE D'ECRASEMENT POUR LES MAINS
EN CAS DE FERMETURE INAPPROPRIEE DES CAPOTS DE PROTECTION 2
2

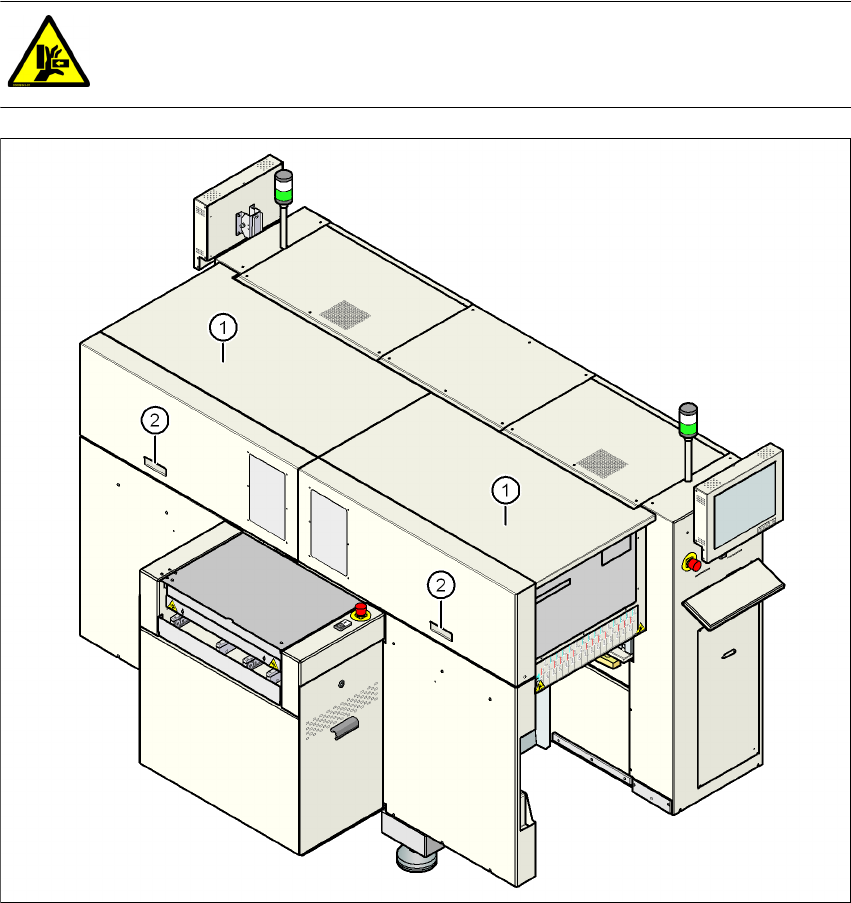

Fig. 2.5 - 1 Consignes de sécurité relatives à la fermeture des capots de protection
(1) Capots de protection avant
(2) Poignées noyées avant
