Manuel d'utilisation SIPLACE D1i/D2i 2 Sécurité de fonctionnement A partir de la version du logiciel SR.605.03 SP2 2.5 Consi gnes de sécurité rela tives à l'exploitation de l'automate Edition 10/2012 FR 61…
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE D1i/D2i
2.5 Consignes de sécurité relatives à l'exploitation de l'automate A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
60
2.5.2 Consignes de sécurité en vue du couplage et découplage du chariot des
composants
. 2

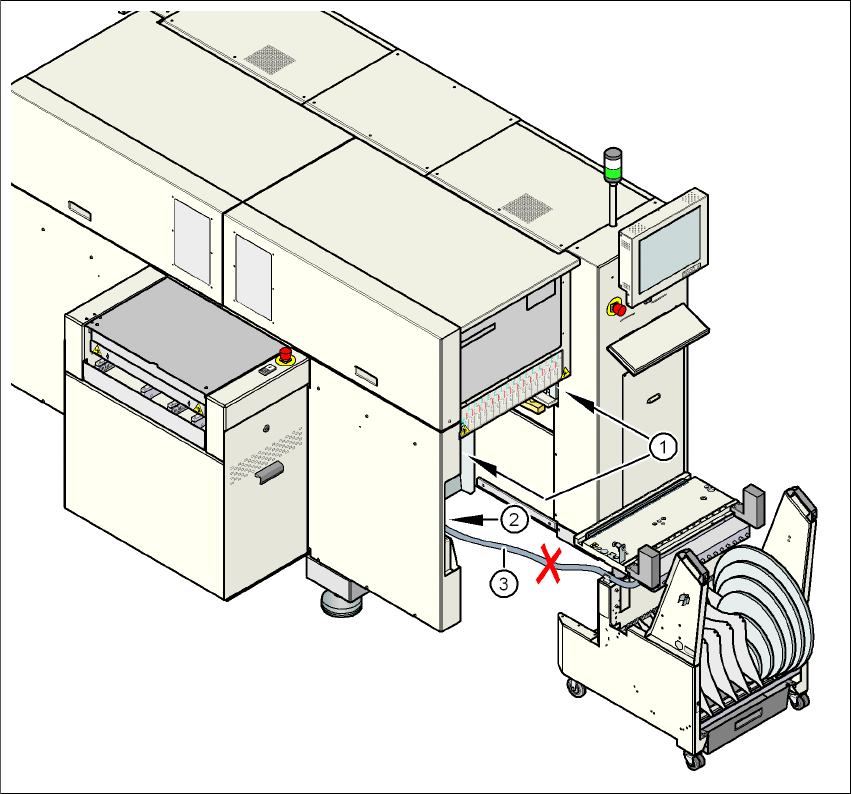

Fig. 2.5 - 3 Consignes de sécurité relatives au chariot des compos.
(1) Interstice vertical entre paroi de l'automate et chariot des compos.
(2) Prise de courant pour alimenter le chariot des compos.
(3) Câble de raccordement pour alimentation en air comprimé et en courant du chariot des
compos.
Manuel d'utilisation SIPLACE D1i/D2i 2 Sécurité de fonctionnement
A partir de la version du logiciel SR.605.03 SP2 2.5 Consignes de sécurité relatives à l'exploitation de l'automate
Edition 10/2012 FR
61
AVERTISSEMENT 2
→ Ne mettez jamais les mains dans l'interstice, situé entre les chariots des composants et le
montant de l'automate (pos. 1 dans la Fig. 2.5 - 3
, page 60).
→ Par principe, il est interdit de raccorder le câble d'alimentation électrique (pos. 3 dans la Fig.
2.5 - 3
, page 60) du chariot des compos. à la prise femelle (pos. 2 dans la Fig. 2.5 - 3, page
60
) de l'automate et d'exploiter le chariot des compos. par l'intermédiaire de la commande à
air comprimé, située à l'extérieur de l'automate.
→ Raccordez systématiquement le câble d'alimentation électrique (pos. 3 dans la Fig. 2.5 - 3
,
page 60
) du chariot des compos. à la prise de l'automate (pos. 2 dans la Fig. 2.5 - 3, page
60
), avant d'abaisser le plateau de la table. Vous garantissez, de ce fait, que le câble d'ali-
mentation électrique se trouve toujours sur le côté de la prise de l'automate.
2.5.3 Consignes de sécurité, relatives à l'abaissement de la table des compos.
AVERTISSEMENT RISQUE D'ECRASEMENT 2
Pour abaisser la table des compos. ne jamais mettre la main dans l'interstice, situé entre les ma-
gasins et la conduite directrice des bandes vides. 2
2.5.4 Consignes de sécurité relatives au déplacement du chariot des composants
AVERTISSEMENT
Pour éviter les accidents, respectez impérativement les règles qui suivent, lorsque vous dépla-
cez le chariot des composants.
→ Saisissez toujours le chariot des composants des deux mains par les poignées, lorsque vous
voulez le déplacer.
→ Ne déplacez le chariot des compos. qu'avec la table des compos. abaissée.
→ Tenez compte du fait qu'un chariot des composants entièrement reporté avec les magasins
peut basculer d'env. 20
sur le côté ou vers l'avant.
→ Veillez à ce que la surface, sur laquelle vous déplacez le chariot, ait dans tous les cas une
inclinaison bien plus faible.
→ Veillez à ne pas entrer en collision avec des obstacles. Si la vitesse s'y prête, le chariot pour-
rait basculer vers l'avant.
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE D1i/D2i
2.5 Consignes de sécurité relatives à l'exploitation de l'automate A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
62
2.5.5 Consignes de sécurité relatives au traitement de condensateurs à base
de poudre métallique
Le traitement des condensateurs à base de poudre métallique (par ex.: tantale) comporte des
risques en cours d'opération. Le risque réside dans le fait
– qu'en cas de destruction de ces composants, il se produise brusquement une réaction exo-
thermique, c.à.d. un dégagement de chaleur. Ce dégagement de chaleur, peut, en fonction
des valeurs de la capacité et en présence des conditions environnantes les plus défavora-
bles, provoquer des dommages,
– que cet effet peut se produire en principe lors du déchiquetage de tels composants.
Pour préciser dans quelle mesure les composants que vous traitez sont concernés par ce risque,
veuillez vous tourner vers vos fournisseurs.
Dans des cas extrêmement rares, le risque précité peut aussi se concrétiser dans la découpeuse
des machines SIPLACE et conduire, dans les cas extrêmes, à un feu couvant dans les chutes de
bandes.
Des conditions défavorables sont, entre autre:
(1) Maintien des composants dans la bande lors de l'inspection du réglage des impulsions (lors
de cette inspection, l'opérateur peut continuer à cadencer le magasin sans prélever de com-
posants),
(2) Maintien des composants dans la bande, par ex. en cas de déchirure de la feuille de recou-
vrement,
(3) Maintien des composants dans la bande, si les composants, voire les bandes, ne correspon-
dent pas à la spécification et provoquent par là même un taux élevé d'erreurs de prise.
Veuillez prendre en compte les remarques suivantes, afin de minimiser le risque encouru lors du
report de condensateurs à base de poudre métallique.
(1) En cas de poursuite manuelle de la synchronisation de la bande, l'opérateur doit enlever les
composants qui restent dans le sac à bandes.
(2) En cas de déchirure de la feuille de recouvrement, le pupitreur doit enlever, à titre d'exemple,
les composants qui restent dans la bande.
Pour que les condensateurs au tantale dans les fenêtres de prise ne provoquent pas un incendie
du matériau des bandes lors du découpage des bandes, l'interface utilisateur a été renforcée par
l'option "En cas d'erreur de prise, sortir le composant de la bande". A cet effet, il faut que cette
option soit activée dans SIPLACE Pro. Dans l'automate de report, le composant non pris est réin-
dexé une fois et se trouve ensuite prêt à être enlevé dans la bande. La piste est désactivée et
l'opérateur est avisé par un message d'erreur d'avoir à sortir le composant au tantale de la bande.
NOTA: 2
Le prélèvement manuel de condensateurs au tantale non pris par l'opérateur est décrit au chapi-
tre 3.10.6, page 147.
