Manuel d'utilisation SIPLACE D1i/D2i 2 Sécurité de fonctionnement A partir de la version du logiciel SR.605.03 SP2 2.6 Dispositifs de sécurité Edition 10/2012 FR 73 2.6.2.3 Positi on de l'ordinateur de commande…
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE D1i/D2i
2.6 Dispositifs de sécurité A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
72
2.6.2.2 Position des commutateurs de protection sur l'automate
2

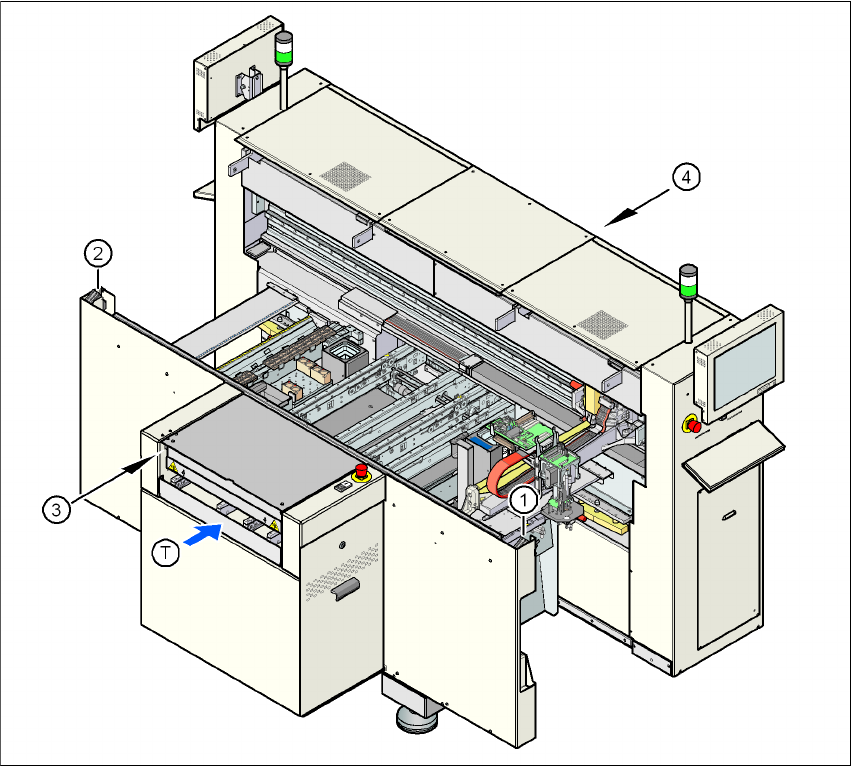

Fig. 2.6 - 6 Position des commutateurs de protection sur l'automate
2
(1) Interrupteur du capot de protection, emplacement 1
(2) Interrupteur du capot de protection, emplacement 2
(3) Commutateur de protection pour le volet du capot, sur le côté entrée du convoyeur de CI
(4) Commutateur de protection pour le volet du capot, sur le côté sortie du convoyeur de CI
(T) Sens du convoyage des CI
Manuel d'utilisation SIPLACE D1i/D2i 2 Sécurité de fonctionnement
A partir de la version du logiciel SR.605.03 SP2 2.6 Dispositifs de sécurité
Edition 10/2012 FR
73
2.6.2.3 Position de l'ordinateur de commande, du contrôleur de machine, des prises de
courant et du bouton poussoir pour les chariots des compos.
2
Fig. 2.6 - 7 Ordinateur de commande, contrôleur de machine, prises de courant et bouton poussoir pour le chariot
des compos.
(1) Prise de courant pour chariots des composants
(2) Bouton-poussoir, destiné à soulever les tables des compos., au-dessus: la tôle de recouvre-
ment relevable
(3) Ordinateur de commande
(4) Contrôleur de machine
(T) Sens du convoyage des CI
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE D1i/D2i
2.6 Dispositifs de sécurité A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
74
2.6.2.4 Description du fonctionnement
Interrupteur principal en position ARRET (pos. 1 dans la Fig.
2.6 - 4, page 70) 2
L'interrupteur principal sépare les trois phases U, V et W du réseau.
AVERTISSEMENT 2
Malgré la mise hors circuit à l'interrupteur principal, les composants de l'alimentation électrique
suivants sont encore parcourus par des tensions mortelles:
– Bornes d'alimentation X100 (pos. 3 dans la Fig. 2.6 - 8
, page 76)
– Self à décharge statique Z2 (pos. 5 dans la Fig. 2.6 - 8
, page 76), fusibles FU, FV, FW et FBU
(pos. 2 dans la Fig. 2.6 - 8
, page 76)
– Filtre du réseau Z1 (pos. 6 dans la Fig. 2.6 - 8
, page 76)
– Prise de service BU1 (pos. 4 dans la Fig. 2.6 - 8
, page 76)
– Bornes de raccordement de câble 1, 3 et 5 de l'interrupteur principal S1 (pos. 7 dans la Fig.
2.6 - 8
, page 76)
– La couleur de l'ensemble des divers conducteurs, qui sont aussi parcourus par le courant en
cas de mise hors circuit à l'interrupteur principal, est brune.
→ C'est pourquoi un maniement inadéquat de cet automate peut provoquer la mort ou des lé-
sions corporelles graves, ainsi que de considérables dommages matériels.
→ Vous respecterez, donc, les consignes de lutte contre les accidents et les consignes de la
DIN en vigueur (en particulier la DIN EN 60 204, 1ère partie) ou les consignes de votre pays.
→ Seul un Personnel qualifié et formé en conséquence est autorisé à ouvrir les portes de pro-
tection de l'alimentation électrique.
Interrupteur principal en position MARCHE 2
Après la mise sous tension à l'interrupteur principal, l'ordinateur de commande et le contrôleur de
machine démarrent. Toutes les tensions d'alimentation, à l'exception des tensions de circuits in-
termédiaires des axes des portiques (200 V) et des axes des barillets (150 V), sont mises à dis-
position.
Touche d'arrêt noire (pos. 3 dans la Fig. 2.6 - 4, page 70 et pos. 3 et 5 dans la Fig. 2.6 - 5, page 71)
Vous arrêterez l'automate grâce à ces touches.
Touche de démarrage blanche (pos. 2 dans la Fig. 2.6 - 4, page 70 et pos. 2 et 4 dans la Fig.
2.6 - 5
, page 71) 2
Après la mise en circuit à l'interrupteur principal, vous êtes invités à appuyer sur la touche de dé-
marrage pour lancer l'automate pour des tâches de report. Vous recevrez la même invitation si
vous avez ouvert les capots de protection ou le bouton-poussoir d'ARRET D'URGENCE.
