Manuel d'utilisation SIPLACE D1i/D2i 2 Sécurité de fonctionnement A partir de la version du logiciel SR.605.03 SP2 2.8 Blocage d e l'alimentation en air comprimé et suppression de la pr ession Edition 10/2012 F…
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE D1i/D2i
2.7 Tensions résiduelles et temps de décharge dans l'automate A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
84
2.7.1 Tensions de service, tensions résiduelles et temps de décharge après
enfoncement du bouton-poussoir D'ARRET D'URGENCE
2
2
2
2
2
2.7.2 Tensions résiduelles et temps de décharge après mise hors circuit de
l'interrupteur principal
2
ATTENTION 2
Pour éviter une perte des données, ne débranchez l'automate - sauf dans les cas d'urgence - que
dans les conditions suivantes:
– L'automate a terminé la transmission de données machine, configuration et description.
– L'automate a terminé le traitement des cartes.
– L'automate a terminé la phase de démarrage.
Broche X14 et fiche mâle X8:1
mesurées par rapport à X15
(TERRE)
Tension en cas de
fonctionnement
normal
Tension
résiduelle en cas
d'URGENCE
Temps de
décharge
X14 + 198 V CC < 60 V CC 4 s
X8:1 + 132 V CC < 60 V CC 1 s
Broche X14 et fiche mâle X8:1
mesurées par rapport à X15
(TERRE)
Tension résiduelle en cas de
mise hors tension à
l'interrupteur principal
Temps de
décharge
X14 < 60 V CC 4 s
X8:1 < 60 V CC 1 s
Manuel d'utilisation SIPLACE D1i/D2i 2 Sécurité de fonctionnement
A partir de la version du logiciel SR.605.03 SP2 2.8 Blocage de l'alimentation en air comprimé et suppression de la pression
Edition 10/2012 FR
85
2.8 Blocage de l'alimentation en air comprimé et sup-
pression de la pression
La pression de service de l'air comprimé est réglée fixe sur 0,52 ± 0,01 MPa (5,2 ± 0,1 bar). La
position du dispositif d'air comprimé est représentée par la Fig. 2.8 - 1
, page 86. Vous pouvez in-
terrompre l'alimentation en air comprimé de l'automate par le robinet d'arrêt (pos. 1 dans la Fig.
2.8 - 1
, page 86).
→ Dévissez les quatre vis du capot.
→ Enlevez le capot (voir Fig. 2.8 - 1
, page 86).
→ Tournez le levier du robinet d'arrêt (pos. 1 dans la Fig. 2.8 - 1
, page 86) de la position verticale
en position horizontale.
→ Observez le manomètre de pression de service (pos. 4 dans la Fig. 2.8 - 1
, page 86). Lorsque
l'automate est en circuit, la pression retombe en 1 min. à 0 MPa (0 bar).
ATTENTION
Lorsque la machine est en circuit, vous êtes autorisé à interrompre l'alimentation en air compri-
mé, par le robinet d'arrêt, pendant maximum 30 minutes. Si vous avez besoin d'un temps supé-
rieur pour des travaux de maintien en état ou de dépannage sur le système pneumatique, il faut
que vous débranchiez l'automate à l'interrupteur principal et que vous coupiez l'alimentation en
air comprimé.
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE D1i/D2i
2.8 Blocage de l'alimentation en air comprimé et suppression de la pression A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
86

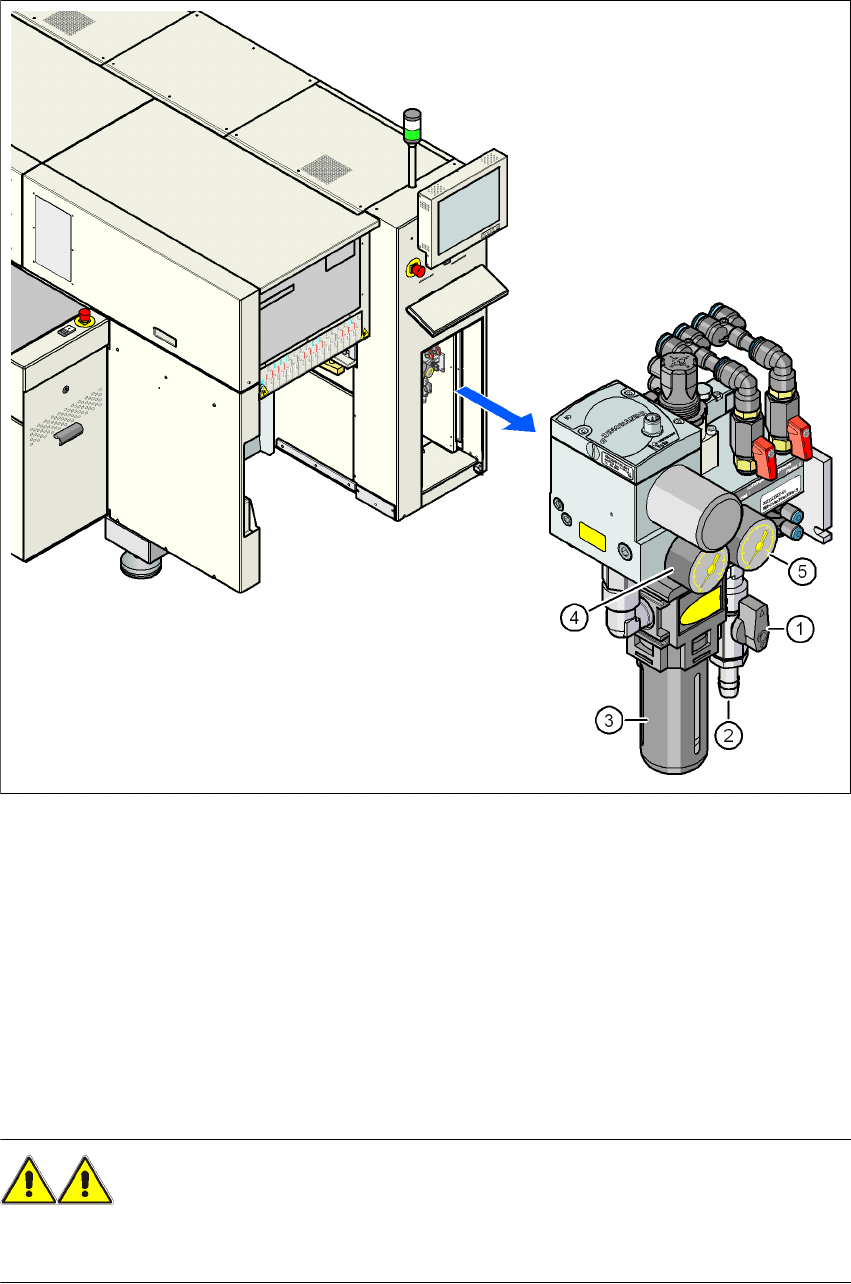

Fig. 2.8 - 1 Dispositif d'air comprimé sur les automates D1i et D2i
(1) Robinet d'arrêt
(2) Raccordement de l'air comprimé:
Pression théorique: 0,55 - 1,0 MPa (5,5 - 10 bar)
(3) Filtre de l'air comprimé
(4) Manomètre de pression d'alimentation des aiguillages de portiques
Pression théorique: 0,52 ± 0,01 MPa, 5,2 ± 0,1 bar (plage d'indication: 0 - 1,2 MPa, 0 - 12 bar)
(5) Manomètre de pression d'alimentation des magasins pour boîtiers en vrac
Pression théorique: 0,25 ± 0,02 MPa, 2,5 ± 0,2 bar (plage d'indication: 0 - 0,6 MPa, 0 - 6 bar)
AVERTISSEMENT
Ne dévissez jamais les conduites d'air comprimé, qui sont sous pression. Il y a risque de blessu-
res! 2
