Manuel d'utilisation SIPLACE D1i/D2i 2 Sécurité de fonctionnement A partir de la version du logiciel SR.605.03 SP2 2.10 Verr ouillage de l'automate et mise en place de signaux de danger Edition 10/2012 FR 93 Fi…
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE D1i/D2i
2.10 Verrouillage de l'automate et mise en place de signaux de danger A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
92
2

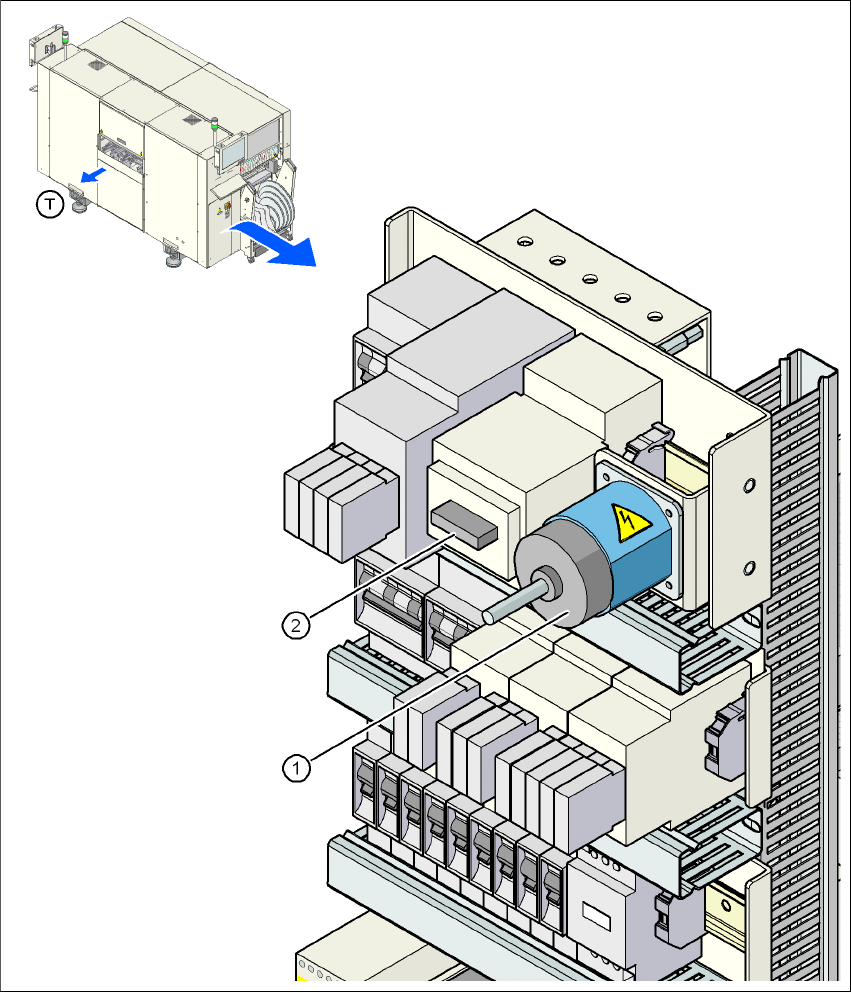

Fig. 2.10 - 1 Position du disjoncteur-protecteur
2
(1) Interrupteur principal
(2) Disjoncteur-protecteur
(T) Sens du convoyage des CI
Manuel d'utilisation SIPLACE D1i/D2i 2 Sécurité de fonctionnement
A partir de la version du logiciel SR.605.03 SP2 2.10 Verrouillage de l'automate et mise en place de signaux de danger
Edition 10/2012 FR
93

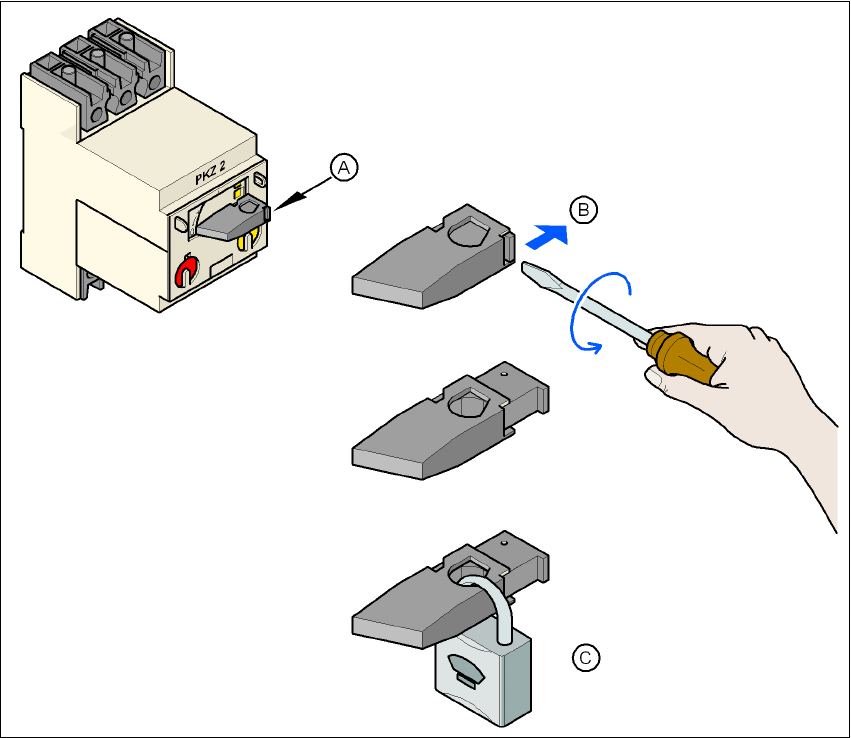

Fig. 2.10 - 2 Verrouiller le disjoncteur-protecteur
2
– Autre solution: mise en place de signaux de danger
S'il est possible de verrouiller la machine avec un cadenas, il faut y procéder. Toutefois, il
existe des situations pour lesquelles il ne peut être mis de cadenas en place pour la mise hors
circuit de l'énergie. Dans ces cas, il faut mettre en place des signaux de danger sur les ma-
chines débranchées, afin d'informer les collaborateurs que la machine a été mise hors circuit
pour des motifs de dépannage. Il faut que le signal soit bien fixé; il faut qu'il soit visible de
tous côtés et seule la personne qui l'a mis en place est autorisée à l'enlever. 2
→ Coupure de l'énergie emmagasinée
(A) Tourner le levier de commande dans le sens inverse des aiguilles d'une montre.
(B) A l'aide du tournevis, extraire la patte d'arrêt du levier de commande.
(C) Protéger le levier de commande avec le cadenas.
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE D1i/D2i
2.10 Verrouillage de l'automate et mise en place de signaux de danger A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
94
Il faut que les énergies emmagasinées dans l'alimentation en air comprimé et les énergies
électriques présentes dans les condensateurs électrochimiques soient coupées au moyen de
mesures appropriées. 2
A cet effet, attendez, après avoir débranché l'automate, les temps indiqués de décharge
ou de réduction de la pression (voir Sections 2.7
et 2.8), pour pouvoir travailler sans dan-
ger sur l'automate.
→ Vérifiez le verrouillage.
Testez le verrouillage de l'automate en appuyant simplement sur la touche de démarrage.
→ Les opérations suivantes sont nécessaires pour remettre l'automate en état de marche.
→ Examinez la zone de travail. Veillez à ce que le Personnel autorisé enlève tous les outils et
remette tous les dispositifs de sécurité en fonction.
→ Informez tous les collaborateurs concernés.
→ Informez tous les collaborateurs dans la zone concernée que la machine est remise en ser-
vice, avant que vous n'enleviez, ne serait-ce qu'un seul des cadenas ou des signaux de dan-
ger.
→ Enlever les cadenas/les signaux de danger
→ Il faut que chaque collaborateur, dûment autorisé à cet effet, enlève son propre cadenas et
l'enferme.
→ Mettez l'automate en circuit et faites vérifier en cours de fonctionnement par le Personnel
autorisé si les réparations ont bien été effectuées.
2.10.3 Tests
Le Personnel d'entretien ou les électriciens sont autorisés à tester les couplages en les activant
un court instant, sans neutraliser le processus de verrouillage. Ceci, cependant, uniquement lors-
que plus personne n'effectue de travail sur le circuit à tester.
Il est extrêmement important que tous les autres interrupteurs de démarrage soient repérés par
le signal de danger "Ne pas mettre en service", afin d'éviter un démarrage intempestif de l'instal-
lation dans ce laps de temps.
2.10.4 Responsabilité et obligations
– Cela fait partie des tâches et obligations du Personnel d'entretien et des électriciens de ga-
rantir que ce processus est respecté.
– Cela fait partie des tâches et obligations du chef direct du Personnel d'entretien et des élec-
triciens de former son Personnel en ce sens.
– Cela fait partie des tâches et obligations du responsable de la sécurité, en liaison avec le Co-
mité de Sécurité, les Autorités sanitaires (la Sécurité sociale) et les Directeurs des services
les plus divers et Vice-présidents, de réglementer le procédé de verrouillage et le repérage
du verrouillage des automates.
