Betriebsanleitung SIPLACE TX 3 Technische Daten und Baugruppen
Ab Softwareversion 714.0 12/2020 3.3 Abmessungen und Gewicht
111
3.3 Abmessungen und Gewicht
3.3.1 Technische Daten - Abmessungen und Gewicht
3
Länge
*a
Ohne Bandverlängerung und mit Eingreifschutz
Mit Eingabebandverlängerung
*b
Mit Ausgabebandverlängerung
Mit Ein-und Ausgabebandverlängerung)
1000 mm
1260 mm
1604 mm
1864 mm
Breite
Außenkontur des Maschinenschutzes (Beide Tische "Innen")
Mit Monitor
Außenkontur des Maschinenschutzes (Tisch Stellplatz 1 "Außen")
Mit Monitor
2232 mm
2420 mm
2347 mm
2441mm
Höhe des Automaten (bei LP-Transporthöhe 950 mm)
Maschinenschutz geschlossen
mit Meldeleuchte 2-farbig
mit Meldeleuchte 3-farbig
ohne Meldeleuchte (Verpackungshöhe)
mit aufgeklappten kurzer Schutzhaube in 45 Grad Position
mit aufgeklappten kurzer Schutzhaube in 60 Grad Position
mit aufgeklappten langer Schutzhaube in 45 Grad Position
mit aufgeklappten langer Schutzhaube in 60 Grad Position
1500 mm
1690 mm
1735 mm
1500 mm
1960 mm
2070 mm
2050 mm
2175 mm
Bodenfreiheit des Automaten TX1/TX2
(bei LP-Transporthöhe 900 mm)
(bei LP-Transporthöhe 930 mm)
(bei LP-Transporthöhe 950 mm)
120 mm ± 15 mm
150 mm ± 15 mm
170 mm ± 15 mm
Bodenfreiheit des Automaten TX2i
(bei LP-Transporthöhe 900 mm)
(bei LP-Transporthöhe 930 mm)
(bei LP-Transporthöhe 950 mm)
120 mm ± 13 mm
150 mm ± 13 mm
170 mm ± 13 mm
Gewicht
SIPLACE TX (ohne Zuführmodule)
SIPLACE TX (Vollausrüstung mit Zuführmodulen)
2036 kg
2150 kg
Stellfläche
*c
Mit Tisch Außen
2,23 m²
2,33 m²
Gleichmäßige Flächenlast (ohne Zuführmodule)
Gleichmäßige Flächenlast (mit Zuführmodulen)
Charakteristische Flächenlast
6,46 kN/m²
6,79 kN/m²
7,70 kN/m²
Anzahl der Maschinenfüße 4
Maximale Geräuschentwicklung 75 dB (A)
*)a Gemessen über die Außenkontur des Maschinenschutzes.
*)b Nur in der erster Maschine der Linie.
*)c Gemessen über die Außenkontur des Maschinenschutzes und ohne Bandverlängerung.
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE TX
3.3 Abmessungen und Gewicht Ab Softwareversion 714.0 12/2020
112
3.3.1.1 Übersicht der Abmessungen
3

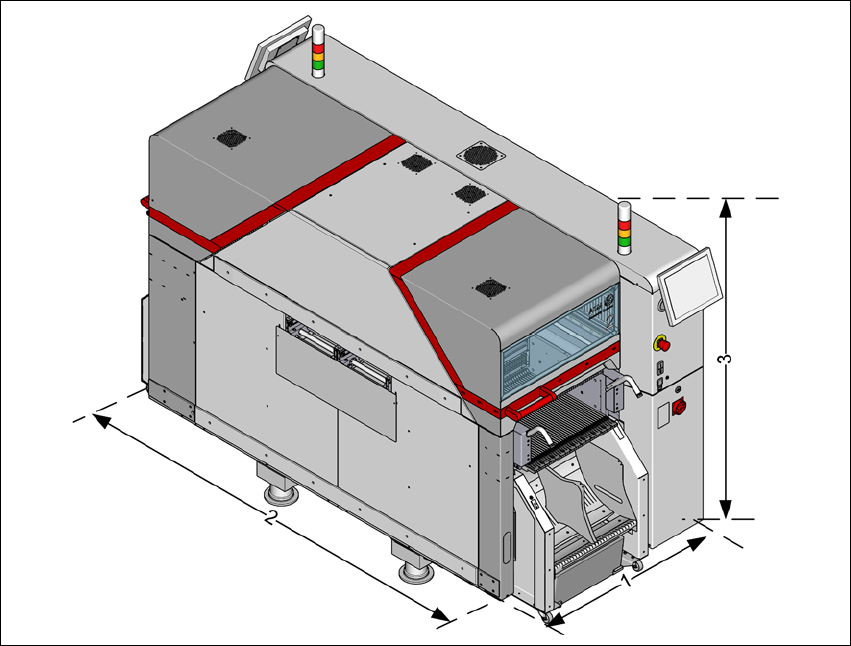

Abb. 3.3 - 1 Übersicht der Abmessungen - Beispiel SIPLACE TX2
Beispiel:
(1) Länge = 1000 mm
(2) Breite = 2232 mm
(3) Höhe =
1735 mm
Betriebsanleitung SIPLACE TX 3 Technische Daten und Baugruppen
Ab Softwareversion 714.0 12/2020 3.3 Abmessungen und Gewicht
113
3.3.1.2 Höhe der aufgeklappten Schutzhaube
3

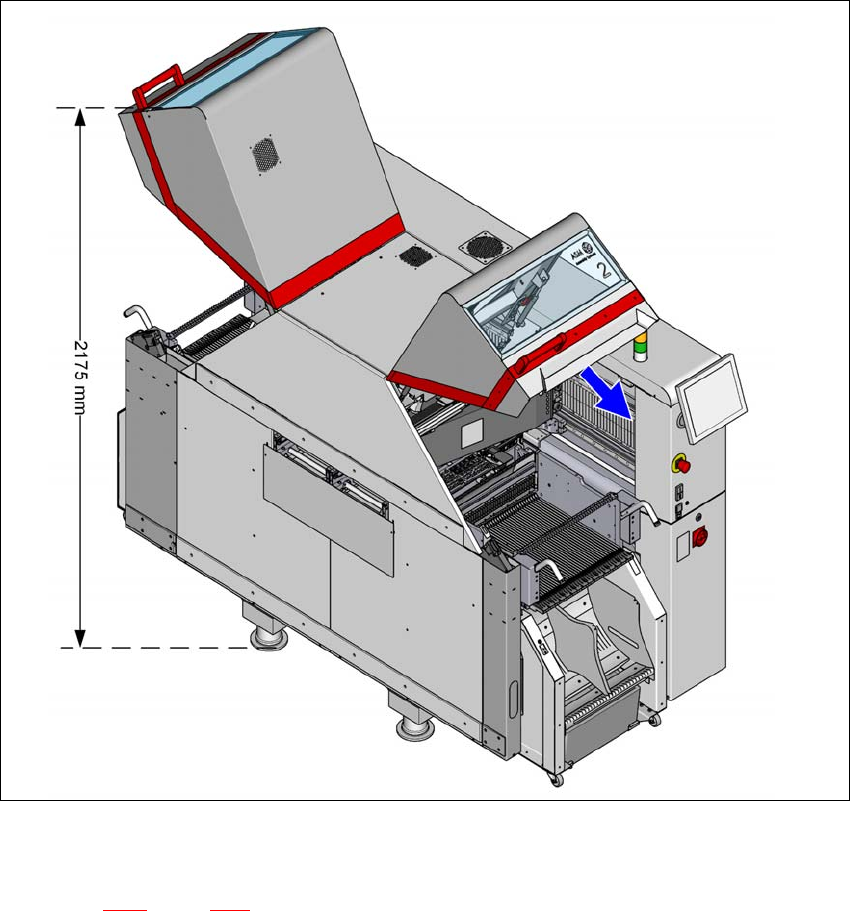

Abb. 3.3 - 2 Höhe der aufgeklappten Schutzhaube - Abmessungen in Millimeter (Beispiel SIPLACE TX2)
– Mit aufgeklappten langer Schutzhaube in 60 Grad Position (weitere Werte siehe siehe Ab-
schnitt 3.3.1
, Seite 111).
Die angegebenen Maße beziehen sich auf die max. LP-Transporthöhe von 950 mm.
