3 Technische Daten und Baugruppen Be triebsanleitung SIPLACE TX 3.3 Abmessungen und Gewicht Ab Softwareversion 714.0 12/2020 114 3.3.2 Rangierabst and der BE-Wagen 3 Abb. 3.3 - 3 Rangierabstand der BE-Wagen am Bestückaut…
Betriebsanleitung SIPLACE TX 3 Technische Daten und Baugruppen
Ab Softwareversion 714.0 12/2020 3.3 Abmessungen und Gewicht
113
3.3.1.2 Höhe der aufgeklappten Schutzhaube
3
Abb. 3.3 - 2 Höhe der aufgeklappten Schutzhaube - Abmessungen in Millimeter (Beispiel SIPLACE TX2)
– Mit aufgeklappten langer Schutzhaube in 60 Grad Position (weitere Werte siehe siehe Ab-
schnitt 3.3.1
, Seite 111).
Die angegebenen Maße beziehen sich auf die max. LP-Transporthöhe von 950 mm.
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE TX
3.3 Abmessungen und Gewicht Ab Softwareversion 714.0 12/2020
114
3.3.2 Rangierabstand der BE-Wagen
3

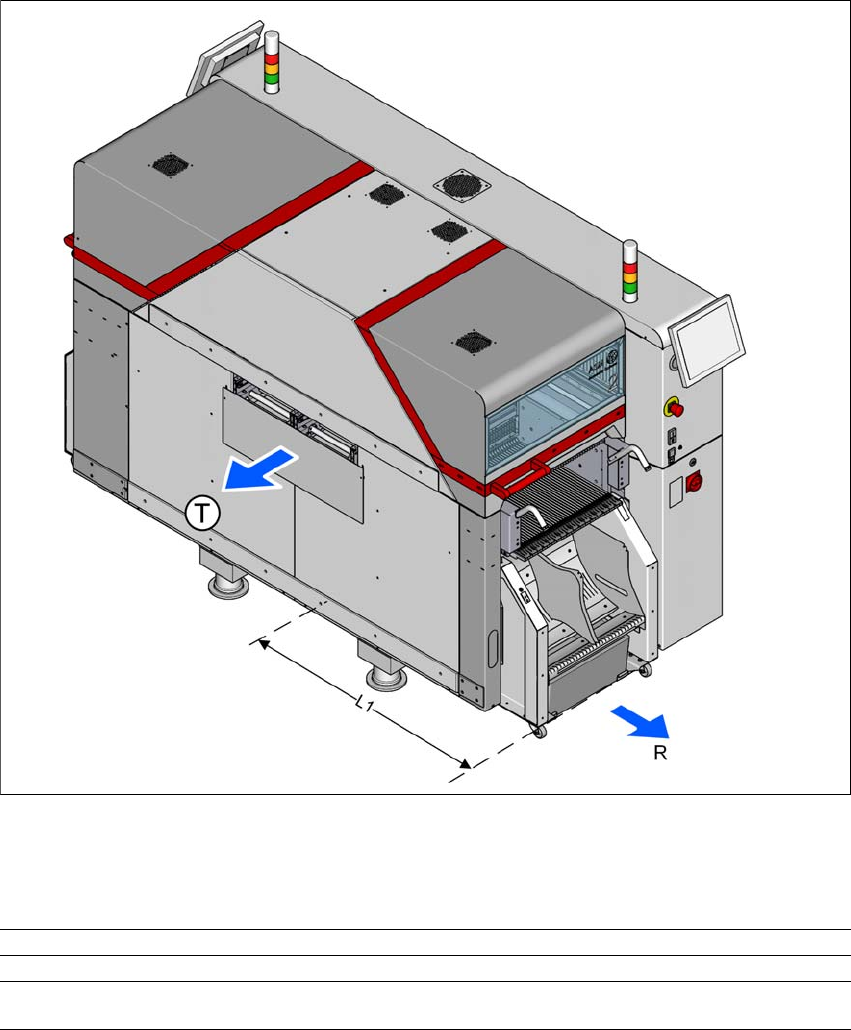

Abb. 3.3 - 3 Rangierabstand der BE-Wagen am Bestückautomaten der SIPLACE TX
Der Rangierabstand R der BE-Wagen an den Bestückautomaten der SIPLACE TX beträgt:
3
Stellplatz (außen) Stellplatz (innen)
R Rangierabstand 800 mm 680 mm
L1 Abstand von der Maschinenmitte zur
Außenkante des BE-Wagen TX
1222 mm 1102 mm
Betriebsanleitung SIPLACE TX 3 Technische Daten und Baugruppen
Ab Softwareversion 714.0 12/2020 3.3 Abmessungen und Gewicht
115
3.3.3 Schwerpunkt
3
Abb. 3.3 - 4 Schwerpunkt in Millimeter
Schwerpunkt S = 420 mm / H = 750 mm
