Betriebsanleitung SIPLACE TX 3 Technische Daten und Baugruppen
Ab Softwareversion 714.0 12/2020 3.5 Bestückkopf
123
3.5.3 Sensor für den BE-Abwurfbehälter
Der Sensor für den BE-Abwurfbehälter überwacht, ob der Abwurfbehälter korrekt in seiner Halte-
rung sitzt.
– Wurde der Abwurfbehälter nicht korrekt eingesetzt, kann der Bestückautomat nicht gestartet
werden.
– Springt der Abwurfbehälter während des Bearbeitungsprozesses aus seiner Halterung, wird
der Bestückautomat sofort angehalten, um einen Kopfcrash zu vermeiden.
3.5.4 Vakuumpumpe
Die Vakuumpumpe für den SIPLACE SpeedStar ist hinter der Abdeckung am Stellplatz 1 im Ma-
schinenständer montiert. Es sind zwei Typen verfügbar:
– Vakuumpumpe VX4.25
– Vakuumpumpe VX4.25/0-47 IE3
3.5.4.1 Übersicht - Typ VX4.25
Artikel-Nr. 03128463-xx Vakuumpumpe VX4.25
3

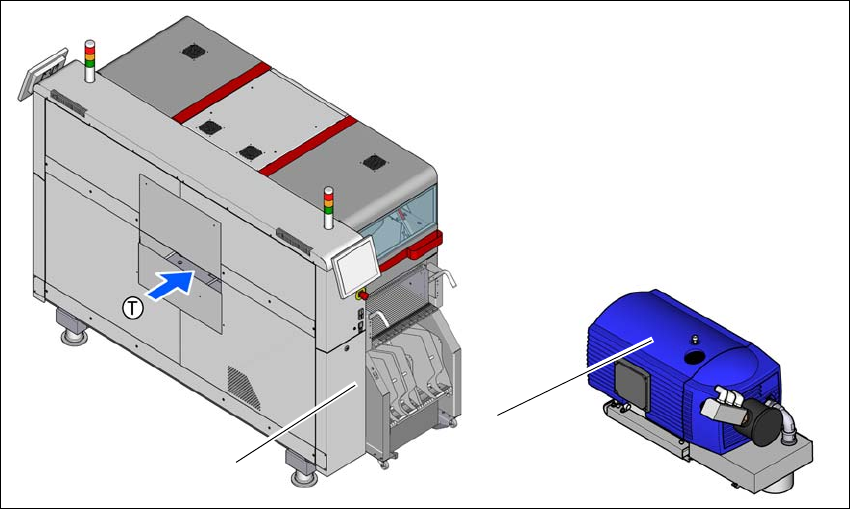

Abb. 3.5 - 3 Übersicht - Vakuumpumpe
(1) Einbauort der Vakuumpumpe
(2) Vakuumpumpe VX 4.25
(2)
(1)
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE TX
3.5 Bestückkopf Ab Softwareversion 714.0 12/2020
124
3.5.4.2 Übersicht - Typ VX4.25/0-47 IE3
Artikel-Nr. 03224400-xx Vakuumpumpe VX4.25/0-47 IE3
3
Abb. 3.5 - 4 Übersicht - Vakuumpumpe
(1) Einbauort der Vakuumpumpe
(2) Vakuumpumpe VX 4.25 IE3
3.5.4.3 Sicherheitshinweise zur Vakuumpumpe
3
3.5.4.4 Beschreibung
Nur der SIPLACE SpeedStar kann mit der Vakuumpumpe betrieben werden. In der
SIPLACE TX V2 ist der SIPLACE SpeedStar mit Vakuumpumpe Standard.
In Kombination mit der Vakuumpumpe wird sich beim SpeedStar (C&P20 P2 / C&P20 M3) der
Druckluftverbrauch erheblich reduzieren. Eine Vakuumpumpe kann bis zu zwei SpeedStar
(C&P20 P2 / C&P20 M3) Köpfe versorgen. Die laufenden Betriebskosten sinken je nach Höhe der
Energiekosten.
(2)
(1)
WARNUNG
Beachten Sie die Sicherheitshinweise in der mitgelieferten Betriebsanleitung der je-
weiligen Vakuumpumpe.
Betriebsanleitung SIPLACE TX 3 Technische Daten und Baugruppen
Ab Softwareversion 714.0 12/2020 3.5 Bestückkopf
125
Die Vakuumpumpe wird mit dem Bestückautomaten ein- und ausgeschaltet. Von der Stationssoft-
ware wird beim Ausschalten automatisch eine Nachlaufzeit von 6 Minuten berücksichtigt, um ein
Überhitzen des Motors zu verhindern.
3
3.5.4.5 Hinweise zur Wartung
Beachten Sie die zusätzlichen Wartungshinweise für die Vakuumpumpe.
Lesen Sie dazu den entsprechenden Abschnitt in der Instandhaltungsanleitung Ihres Be-
stückautomaten.
HINWEIS
Die Druckluftverbrauchswerte finden Sie in Abschnitt 3.2.3
, Seite 109.
