3 Technische Daten und Baugruppen Be triebsanleitung SIPLACE TX 3.5 Bestückkopf Ab Softwareversion 714.0 12/2020 128 3 Abb. 3.5 - 7 SIPLACE MultiS tar - Rückansicht, Funktionsgruppen T eil 3 (1) Bauelementesensor (2) Mon…
Betriebsanleitung SIPLACE TX 3 Technische Daten und Baugruppen
Ab Softwareversion 714.0 12/2020 3.5 Bestückkopf
127
3

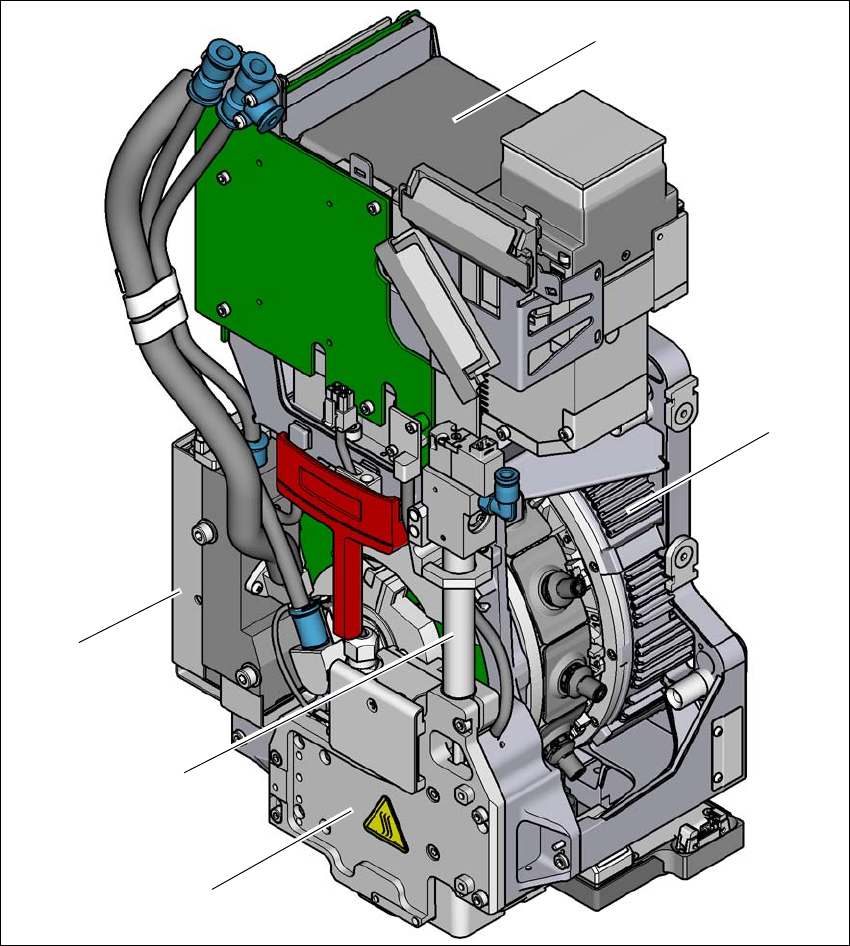

Abb. 3.5 - 6 SIPLACE MultiStar - Vorderansicht, Funktionsgruppen Teil 2
(1) BE-Kamera C&P, Typ 30, 27 x 27, digital
(2) Torquemotor für den Sternantrieb
(3) Z-Antrieb (Linearmotor)
(4) Rückholzylinder
(5) Druckregelventil
(1)
(2)
(3)
(4)
(5)
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE TX
3.5 Bestückkopf Ab Softwareversion 714.0 12/2020
128
3

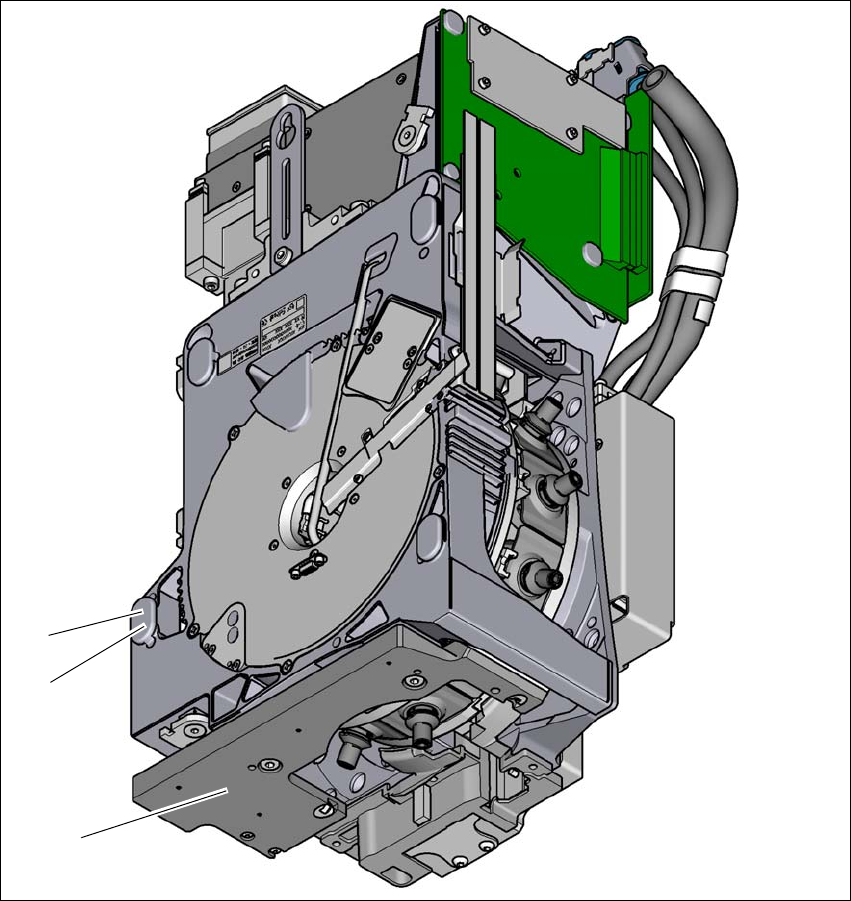

Abb. 3.5 - 7 SIPLACE MultiStar - Rückansicht, Funktionsgruppen Teil 3
(1) Bauelementesensor
(2) Montageposition für eine BE-Höhe bis 11,5 mm
(3) Montageposition für eine BE-Höhe bis 6 mm
(3)
(2)
(1)
Betriebsanleitung SIPLACE TX 3 Technische Daten und Baugruppen
Ab Softwareversion 714.0 12/2020 3.5 Bestückkopf
129
3.5.5.1 Montagepositionen des SIPLACE MultiStar CPP
Der SIPLACE MultiStar CPP-Kopf kann in zwei unterschiedlich Positionen an die Kopfhalterung
montiert werden:
– SIPLACE MultiStar CPP in der oberen Montageposition
In dieser Position können alle Bauelemente bis zur Größe von 50 mm x 40 mm und einer
Höhe bis 15,5 mm verarbeitet werden. 3
– SIPLACE MultiStar CPP in der unteren Montageposition
In dieser Position bestückt der CPP-Kopf die Bauelemente bis zu einer Größe von
27 mm x 27 mm und einer BE-Höhe von 6 mm bei SIPLACE TX1/TX2 und 4 mm bei
SIPLACE TX2i nach dem Collect&Place-Verfahren. 3
Beachten Sie bei der Festlegung der Montageposition folgende Regeln:
Die Kopfhöhe muss in einem Bestückbereich für alle Bestückköpfe gleich sein.
– Installieren Sie den SIPLACE MultiStar CPP in der unteren Montageposition
immer in der oberen Montageposition, wenn er mit folgenden Baugruppen kombiniert wird:
– Stationäre BE-Kamera
– TwinStar
3.5.5.2 Klassifizierung des zu verarbeitenden BE-Spektrums
3
BE-Klasse BE-Größe Montageposition
*a
des CPP-Kopfes
BE-Höhe BE-Kameratyp
Kleines BE
K_BE
01005 bis
15 mm x 15 mm
oben bis 8,5 mm
Kopfkamera,
Typ 45
unten bis 6,0 mm
Kleines BE
K_BE
01005 bis
27 mm x 27 mm
oben bis 8,5 mm
Kopfkamera,
Typ 30
unten bis 6,0 mm
Mittelgroßes BE,
Typ M_BE_1
< 27 x 27 mm
oben
zwischen 8,5
und 11,5 mm
Stationäre
BE-Kamera,
Typ 33
unten nicht möglich
Mittelgroßes BE,
Typ M_BE_2
zwischen
27 mm x 27 mm
und
32 mm x 32 mm
oben 11,5 mm
unten nicht möglich
Großes BE
G_BE
zwischen
32 mm x 32 mm
und
50 mm x 40 mm
oben bis 15,5 mm
Stationäre
BE-Kamera,
Typ 33
unten nicht möglich
Tab. 3.5 - 1Klassifizierung des zu verarbeitenden BE-Spektrums
*)a Beachten Sie bitte die Regeln für die Höhe der Montagepositionen in Abschnitt 3.5.5.1
, Seite 129.
