Betriebsanleitung SIPLACE TX 3 Technische Daten und Baugruppen
Ab Softwareversion 714.0 12/2020 3.5 Bestückkopf
129
3.5.5.1 Montagepositionen des SIPLACE MultiStar CPP
Der SIPLACE MultiStar CPP-Kopf kann in zwei unterschiedlich Positionen an die Kopfhalterung
montiert werden:
– SIPLACE MultiStar CPP in der oberen Montageposition
In dieser Position können alle Bauelemente bis zur Größe von 50 mm x 40 mm und einer
Höhe bis 15,5 mm verarbeitet werden. 3
– SIPLACE MultiStar CPP in der unteren Montageposition
In dieser Position bestückt der CPP-Kopf die Bauelemente bis zu einer Größe von
27 mm x 27 mm und einer BE-Höhe von 6 mm bei SIPLACE TX1/TX2 und 4 mm bei
SIPLACE TX2i nach dem Collect&Place-Verfahren. 3
Beachten Sie bei der Festlegung der Montageposition folgende Regeln:
Die Kopfhöhe muss in einem Bestückbereich für alle Bestückköpfe gleich sein.
– Installieren Sie den SIPLACE MultiStar CPP in der unteren Montageposition
immer in der oberen Montageposition, wenn er mit folgenden Baugruppen kombiniert wird:
– Stationäre BE-Kamera
– TwinStar
3.5.5.2 Klassifizierung des zu verarbeitenden BE-Spektrums
3
BE-Klasse BE-Größe Montageposition
*a
des CPP-Kopfes
BE-Höhe BE-Kameratyp
Kleines BE
K_BE
01005 bis
15 mm x 15 mm
oben bis 8,5 mm
Kopfkamera,
Typ 45
unten bis 6,0 mm
Kleines BE
K_BE
01005 bis
27 mm x 27 mm
oben bis 8,5 mm
Kopfkamera,
Typ 30
unten bis 6,0 mm
Mittelgroßes BE,
Typ M_BE_1
< 27 x 27 mm
oben
zwischen 8,5
und 11,5 mm
Stationäre
BE-Kamera,
Typ 33
unten nicht möglich
Mittelgroßes BE,
Typ M_BE_2
zwischen
27 mm x 27 mm
und
32 mm x 32 mm
oben 11,5 mm
unten nicht möglich
Großes BE
G_BE
zwischen
32 mm x 32 mm
und
50 mm x 40 mm
oben bis 15,5 mm
Stationäre
BE-Kamera,
Typ 33
unten nicht möglich
Tab. 3.5 - 1Klassifizierung des zu verarbeitenden BE-Spektrums
*)a Beachten Sie bitte die Regeln für die Höhe der Montagepositionen in Abschnitt 3.5.5.1
, Seite 129.
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE TX
3.5 Bestückkopf Ab Softwareversion 714.0 12/2020
130
3.5.5.3 Bestückmodi des MultiStar
Je nach BE-Klasse arbeitet der SIPLACE MultiStar CPP-Kopf in unterschiedlichen Bestückmodi.
Die Rüstoptimierung wählt dazu den Bestückmodus mit den minimalen Taktzeiten. Die folgende
Tabelle zeigt den Zusammenhang zwischen BE-Klasse und Bestückmodus.
Tab. 3.5 - 2 Relationen zwischen BE-Klasse und Bestückmodi
3.5.5.4 Montagepositionen des SIPLACE MultiStar CPP
Bestückmodus Bauelementeklasse
Kleines BE Mittelgroßes BE Großes BE
Collect&Place-
Modus
ja nein nein
Gemischter Modus ja ja nein
Erweiterter Pick&Pla-
ce-Modus
ja ja ja
Bestückautomat Montageposition
*a
MultiStar CPP-Kopf
Maximale BE-Höhe Visionkamera
SIPLACE TX1/2 unten 6,0 mm Kopfkamera
oben 8,5 mm Kopfkamera
nur oben 15,5 mm Stationäre BE-Kamera
SIPLACE TX2i unten 4,0 mm Kopfkamera
Tab. 3.5 - 3Montagepositionen des CPP-Kopfes an den Bestückautomaten
*)a Beachten Sie bitte die Regeln für die Höhe der Montagepositionen in Abschnitt 3.5.5.1
, Seite 129.
Betriebsanleitung SIPLACE TX 3 Technische Daten und Baugruppen
Ab Softwareversion 714.0 12/2020 3.5 Bestückkopf
131
3.5.5.5 SIPLACE MultiStar CPP im Collect&Place-Modus
In diesem Modus verarbeitet der SIPLACE MultiStar CPP kleine Bauelemente.
3

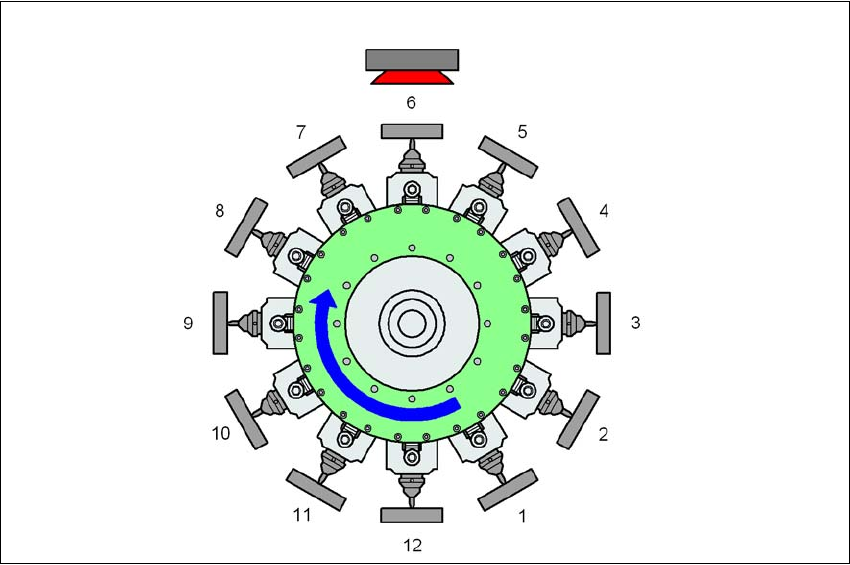

Abb. 3.5 - 8 SIPLACE MultiStar CPP- Collect&Place-Modus
K_BE Kleines Bauelement (siehe Tabelle 3.5 - 1, Seite 129)
Typ 30 BE-Kamera, Typ 30
1 ... 12 Reihenfolge der aufgenommenen Bauelemente
3
Typ 30
K_BE
