Betriebsanleitung SIPLACE TX 3 Technische Daten und Baugruppen Ab Softwareversion 714.0 12/2020 3.6 Portalsystem 139 3.6.2 Lage der Port ale (SIPLACE TX1) 3 Abb. 3.6 - 2 Lage der Portale - SIPLACE TX1- S tellplatz 2 (1) …
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE TX
3.6 Portalsystem Ab Softwareversion 714.0 12/2020
138
3.6 Portalsystem
3.6.1 Lage der Portale (SIPLACE TX2 / TX2i)
3
Abb. 3.6 - 1 Lage der Portale - Beispiel SIPLACE TX2i- Stellplatz 2
(1) Portal 1
(2) Y-Achse, Portal 1 und Portal 2
(3) Portal 2
(T) Leiterplatten-Transportrichtung
(3)
(2)
(1)
Betriebsanleitung SIPLACE TX 3 Technische Daten und Baugruppen
Ab Softwareversion 714.0 12/2020 3.6 Portalsystem
139
3.6.2 Lage der Portale (SIPLACE TX1)
3

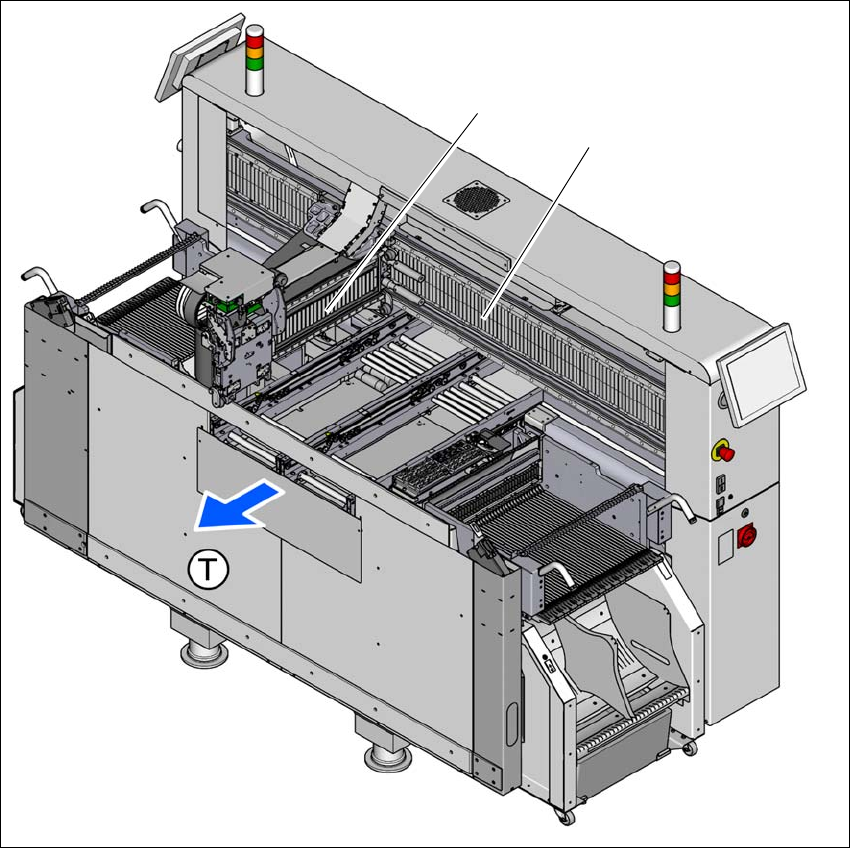

Abb. 3.6 - 2 Lage der Portale - SIPLACE TX1- Stellplatz 2
(1) Portal 1
(2) Y-Achse, Portal 1
(T) Leiterplatten-Transportrichtung
(1)
(2)
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE TX
3.6 Portalsystem Ab Softwareversion 714.0 12/2020
140
3.6.3 Aufbau des Portals
3

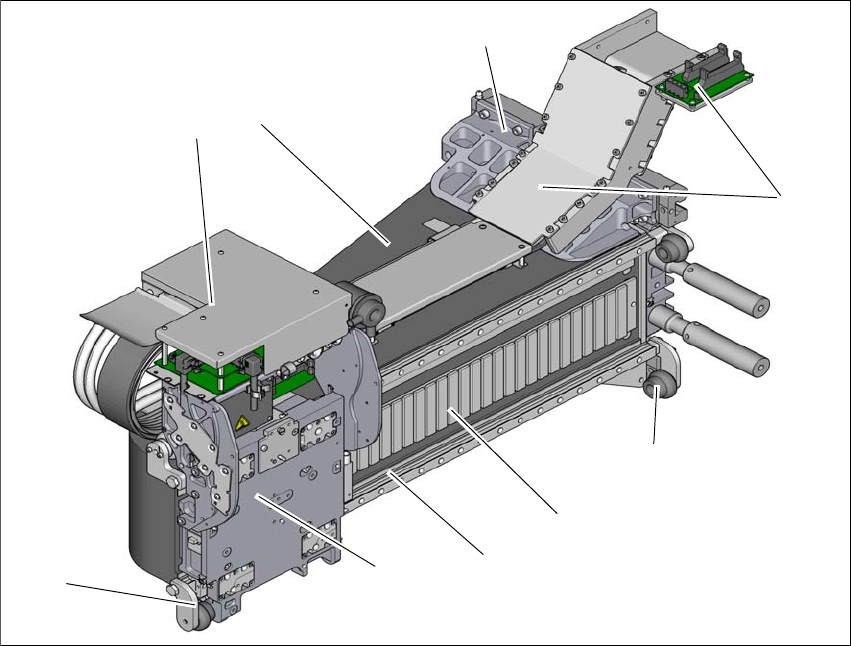

Abb. 3.6 - 3 Aufbau des Portals- Ansicht Kopfhalterung
(1) Kopfplatinen
(2) Portalausleger
(3) Y-Linear-Motor mit Festlager (Primärteil)
(4) Halterung für Umsetztplatinen und Kabelschlepp-Halterung
(5) Endlagenpuffer (vier Stück)
(6) Führungssystem mit Permanentmagnet (Sekundärteil des X-Linear-Motors)
(7) Längenmesssystem
(8) Kopfhalterung mit X-Linear-Motor (Primärteil)
(4)
(3)
(1)
(5)
(2)
(6)
(7)
(5)
(8)
