3.9.1 Aufbau
Der BE-Wagen besteht im Wesentlichen aus dem Fahrgestell, dem BE-Tisch zur Aufnahme der
Zuführmodule, dem Gurtrollencontainer und dem Gurtabfallbehälter. An der Unterseite des Fahr-
gestells ist der ausziehbare Gurtabfallbehälter. Die geschnittenen Gurtabfälle gelangen über eine
Rutsche in den Gurtabfallbehälter, der je nach Abfallaufkommen entleert werden muss.
3

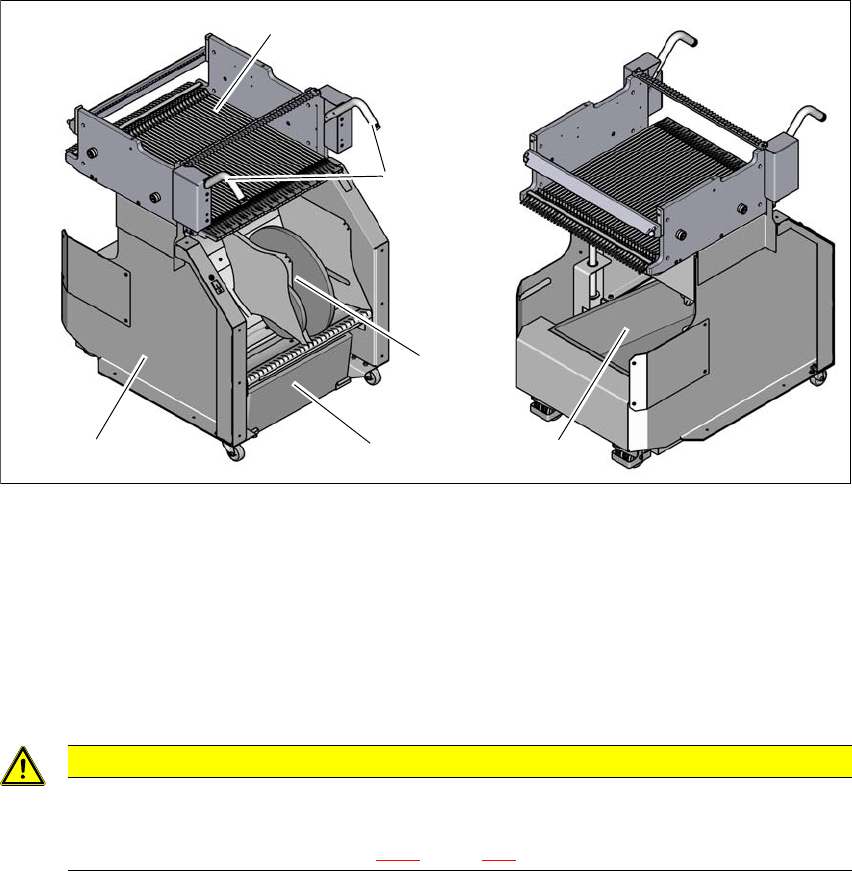

Abb. 3.9 - 2 BE-Wagen, SIPLACE TX-Serie, Front- und Rückansicht
(1) BE-Tisch mit 40 Spuren
(2) Griffe
(3) Gurtabfallbehälter
(4) Gurtcontainer mit 13" Gurtrollen
(5) Fahrgestell
3
VORSICHT
Sicherheitshinweise beachten!
Wenn Sie den Gurtabfallbehälter aus dem BE-Wagen ziehen, beachten Sie den Si-
cherheitshinweis in Abschnitt 5.8.2
, Seite 250
(1)
(2)
(3)
(4)
(3)
(5)
Betriebsanleitung SIPLACE TX 3 Technische Daten und Baugruppen
Ab Softwareversion 714.0 12/2020 3.9 BE-Wagen
167
3
3
3
3.9.2 Technische Daten
3
3
VORSICHT
Bruchgefahr der Griffe!
Beim Transport des BE-Wagens besteht Bruchgefahr der Griffe.
Heben Sie den BE-Wagen beim Transport nicht an den Griffen an.
Verwenden Sie die Griffe nur zum Schieben des BE-Wagens.
Wenn Sie den BE-Wagen transportieren oder von der Palette heben wollen, verwen-
den Sie einen Gabelstapler.
VORSICHT
Kippgefahr des BE-Wagens
Beim Verfahren des BE-Wagens über Hindernisse und über schiefe Ebenen besteht
Kippgefahr.
Fahren Sie mit dem BE-Wagen nicht über Hindernisse und stoßen Sie nirgends an.
Achten Sie beim Fahren über schiefe Ebenen, dass der BE-Wagen nicht unkontrol-
liert wegrollen und kippen kann.
HINWEIS
Zum Betrieb des Bestückautomaten müssen alle BE-Wagen am Bestückautomaten an-
gedockt sein.
Belegen Sie freie Stellplätze mit Dummy-Zuführmodulen, wie dies in Abschnitt 2.5.4,
Seite 92
beschrieben ist.
Länge x Breite 727 mm x 592 mm
Höhe des BE-Tisches 890 mm bei 900 mm LP-Transporthöhe
920 mm bei 930 mm LP-Transporthöhe
940 mm bei 950 mm LP-Transporthöhe
Anzahl der Stellplätze 40 (Smart Feeeder 8 mm X- Gurtzuführmo-
dul)
Gewicht
ohne Zuführmodule
mit Zuführmodulen auf allen Stellplätzen
80 kg
140 kg
Gurtrollendurchmesser
Gurtcontainer
Optional in zwei Reihen
bis 330,2 mm (13")
bis 177,8 mm (7")
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE TX
3.9 BE-Wagen Ab Softwareversion 714.0 12/2020
168
3.9.3 Passmarken am BE-Wagen der SIPLACE TX-Serie
3
Abb. 3.9 - 3 Passmarken am BE-Wagen der SIPLACE TX-Serie
(1) Passmarken am BE-Wagen
Nach dem Andocken des BE-Wagens der SIPLACE TX-Serie vermisst der Bestückautomat die
Passmarken des BE-Wagens.
Bei Bauelementen mit einer Kantenlänge kleiner 0,5 mm, also 0402-Bauelemente und kleiner,
wird beim Vorgeben der Rüstung oder beim Drücken der Start-Taste nach der Tisch- oder Förde-
rer-Entnahme, die Lage des Bauelements mit der Gurttasche ermittelt.
(1)
