Betriebsanleitung SIPLACE TX 3 Technische Daten und Baugruppen Ab Softwareversion 714.0 12/2020 3.9 BE-Wagen 171 3.9.5 Gurtcont ainer SIPLACE TX-Serie 3.9.5.1 Beschreibung Der Gurtcon t ainer kann S p ulen mit einem Dur …
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE TX
3.9 BE-Wagen Ab Softwareversion 714.0 12/2020
170
3

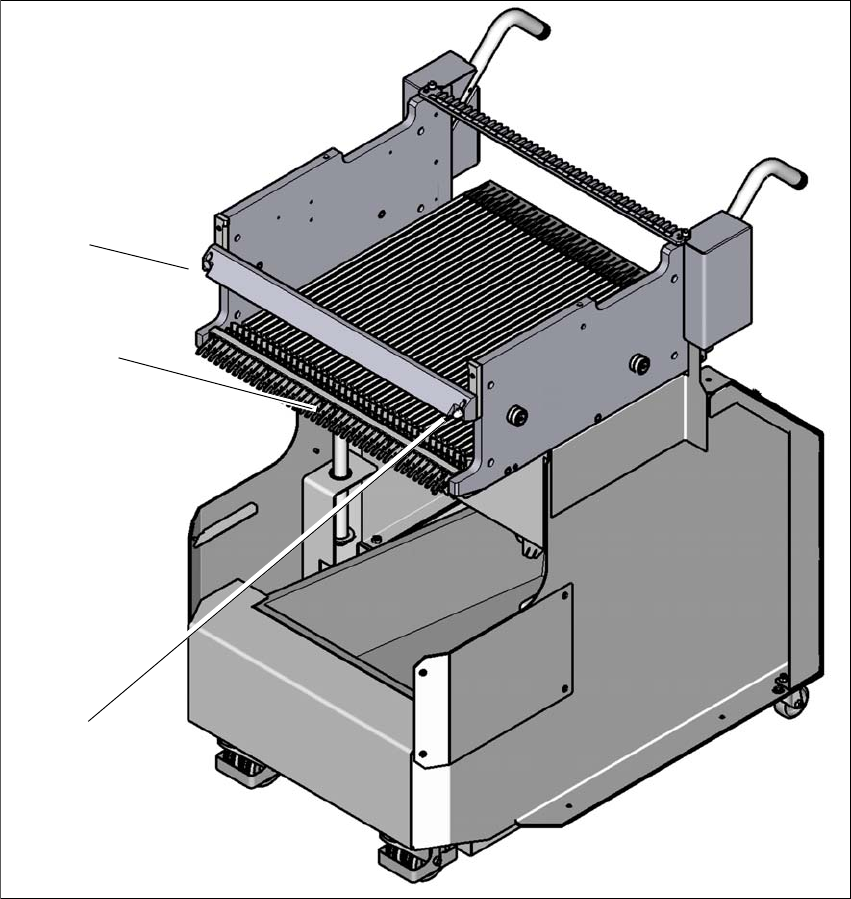

Abb. 3.9 - 5 BE-Tisch, SIPLACE TX-Serie, Ansicht Vorderseite
(1) Zentrierbohrung am BE-Tisch
(2) Verriegelungsklinken
(3) Zentrierstift am BE-Tisch
(1)
(2)
(3)
Betriebsanleitung SIPLACE TX 3 Technische Daten und Baugruppen
Ab Softwareversion 714.0 12/2020 3.9 BE-Wagen
171
3.9.5 Gurtcontainer SIPLACE TX-Serie
3.9.5.1 Beschreibung
Der Gurtcontainer kann Spulen mit einem Durchmesser von 13" und optional 7" aufnehmen.
3

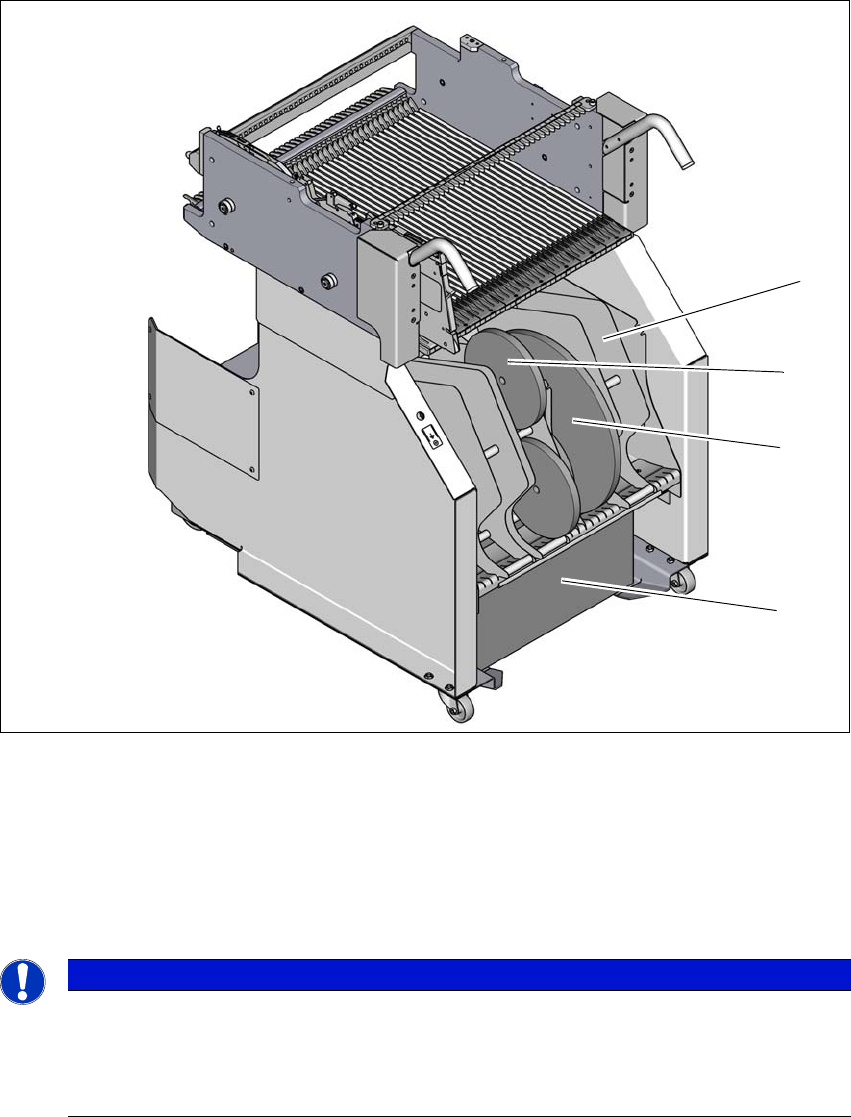

Abb. 3.9 - 6 BE-Wagen, SIPLACE TX-Serie, mit Gurtcontainer
(1) Gurtcontainer mit Trennblech
(2) Gurtrolle 7" (optional)
(3) Gurtrolle 13"
(4) Gurtabfallbehälter
3
HINWEIS
Einsatz von Steckachsen
Bei BE-Wagen der TX benötigen Sie in der Regel keine Steckachsen.
Setzen Sie aber Steckachsen ein, wenn die Fehlermeldung "Timeout" am X-Zuführ-
modul vermehrt auftritt.
(3)
(2)
(4)
(1)
