Betriebsanleitung SIPLACE TX 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 714.0 12/2020 4.4 Infrastruktur des Aufstellungsorts
185
4.4.2 Druckluftversorgung

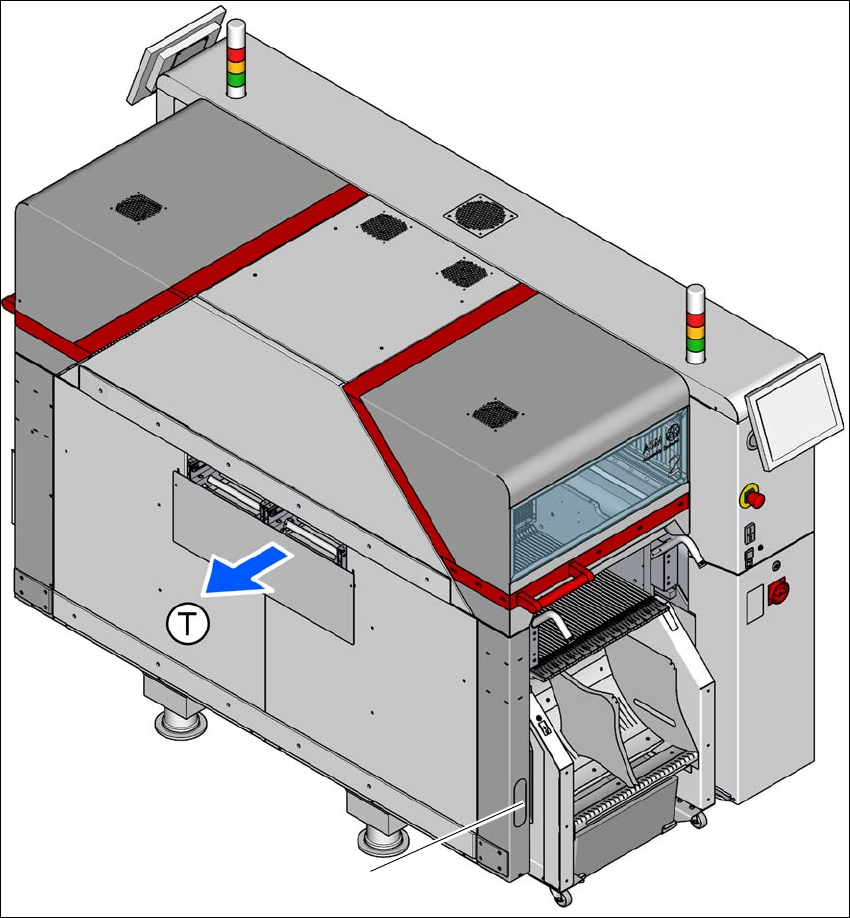

Abb. 4.4 - 1 Lage der Druckluftversorgung im Bestückautomaten
(1) Einbauposition der Druckluftversorgung an Stellplatz 2
(T) Transportrichtung
1
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE TX
4.4 Infrastruktur des Aufstellungsorts Ab Softwareversion 714.0 12/2020
186
4.4.2.1 Druckluftversorgung überprüfen
Überprüfen Sie, ob die Druckluftversorgung den vorgeschriebenen Automatenspezifikationen
entspricht (siehe Tabelle in Abschnitt 3.2
, Seite 108).
Protokollieren Sie die Drucklufteigenschaften am Aufstellungsort.
4
WARNUNG
Verletzungsgefahr!
Bei Druckluftleitungen, die unter Druck stehen, besteht Verletzungsgefahr!
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen.
Betriebsanleitung SIPLACE TX 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 714.0 12/2020 4.4 Infrastruktur des Aufstellungsorts
187
4.4.2.2 Druckluftanschluss am Bestückautomaten
4
Abb. 4.4 - 2 Drucklufteinheit am Bestückautomaten
Legende zu Abbildung 4.4 - 2
(1) Manometer für Versorgungsdruck der Automatenkomponenten
Solldruck: 0,51 ± 0,01 MPa, 5,1 ± 0,1 bar (Anzeigebereich 0 - 1,0 MPa, 0 - 10 bar)
(2) Manometer für Versorgungsdruck der Portale 1 bis 2
Solldruck: 0,485 ± 0,01 MPa, 4,85 ± 0,1 bar (Anzeigebereich 0 - 1,0 MPa, 0 - 10 bar)
(3) Manometer für Eingangsdruck
Solldruck: 0,5 - 1,0 MPa, 5 - 10 bar (Anzeigebereich: 0 - 1,0 MPa, 0 - 10 bar)
(4) Druckluftversorgung Portale
(5) Druckluftfilter
(6) Druckluftanschluss
(7) Absperrhahn in Stellung "AUF"
(6)
(1)
(2)
(3)
(5)
(7)
(4)
