4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE TX 4.4 Infrastruktur des Aufstellungsorts Ab Softwareversion 714.0 1 2/2020 188 4.4.3 Netzversorgung 4 Abb. 4.4 - 3 Lage des Netzanschlusses für den Bestückautoma…
Betriebsanleitung SIPLACE TX 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 714.0 12/2020 4.4 Infrastruktur des Aufstellungsorts
187
4.4.2.2 Druckluftanschluss am Bestückautomaten
4

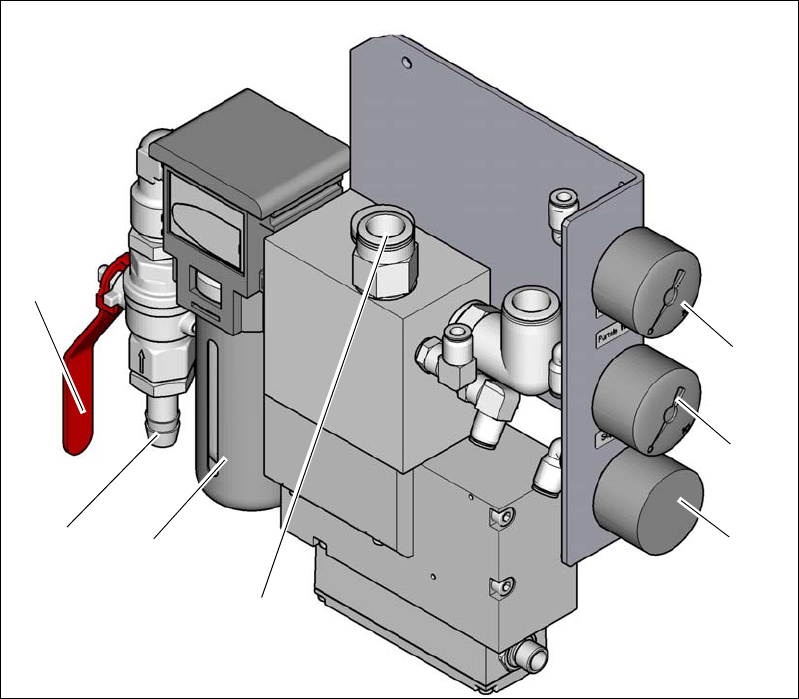

Abb. 4.4 - 2 Drucklufteinheit am Bestückautomaten
Legende zu Abbildung 4.4 - 2
(1) Manometer für Versorgungsdruck der Automatenkomponenten
Solldruck: 0,51 ± 0,01 MPa, 5,1 ± 0,1 bar (Anzeigebereich 0 - 1,0 MPa, 0 - 10 bar)
(2) Manometer für Versorgungsdruck der Portale 1 bis 2
Solldruck: 0,485 ± 0,01 MPa, 4,85 ± 0,1 bar (Anzeigebereich 0 - 1,0 MPa, 0 - 10 bar)
(3) Manometer für Eingangsdruck
Solldruck: 0,5 - 1,0 MPa, 5 - 10 bar (Anzeigebereich: 0 - 1,0 MPa, 0 - 10 bar)
(4) Druckluftversorgung Portale
(5) Druckluftfilter
(6) Druckluftanschluss
(7) Absperrhahn in Stellung "AUF"
(6)
(1)
(2)
(3)
(5)
(7)
(4)
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE TX
4.4 Infrastruktur des Aufstellungsorts Ab Softwareversion 714.0 12/2020
188
4.4.3 Netzversorgung
4
Abb. 4.4 - 3 Lage des Netzanschlusses für den Bestückautomaten
(1) Netzanschluss (1) im Sektor 1 an der Ausgabeseite des Bestückautomaten
(1)
Betriebsanleitung SIPLACE TX 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 714.0 12/2020 4.4 Infrastruktur des Aufstellungsorts
189
4.4.3.1 Gefahrenhinweise
4
4
4.4.3.2 Netzversorgung überprüfen
Überprüfen Sie, ob die Netzversorgung den vorgeschriebenen Automatenspezifikationen ent-
spricht (siehe Tabelle in Abschnitt 3.2.4
, Seite 110).
4
GEFAHR
Spannungsgefahr!
Der Bestückautomat wird mit 3 x 380 V~ bis 3 x 415 V ± 10 %, 50/60 Hz oder optional mit
3 x 200 V~ bis 3 x 220 V~ ± 10 %; 50/60 Hz Netzspannung versorgt. Teile dieser Anlage
führen lebensgefährliche Spannungen - auch bei ausgeschaltetem Hauptschalter und ge-
zogenem Netzstecker.
Unsachgemäßer Umgang mit diesem Bestückautomaten kann zu Tod oder schwerer Kör-
perverletzung sowie erheblichem Sachschaden führen.
Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbe-
sondere EN 60204, Teil 1 oder IEC 60204, Teil 1) bzw. die Vorschriften Ihres Landes.
Nur qualifiziertes bzw. geschultes Personal darf die Abdeckungen des Stromversor-
gungseinschubes öffnen.
GEFAHR
Lebensgefährliche Spannungen unter der Abdeckung der Sicherheitsabschaltung (CSB)!
Unter der Abdeckung befinden sich Komponenten, welche auch im ausgeschalteten Zu-
stand des Bestückautomaten und bei gezogenem Netzstecker, für eine gewisse Zeitdau-
er lebensgefährliche Spannungen führen können. Warten Sie nach Ziehen des
Netzsteckers 5 Minuten, bis sich die Kondensatoren entladen haben.
Öffnen Sie niemals die Abdeckungen.
Nur Servicetechniker der ASM Assembly Systems GmbH&Co.KG bzw. bei ASM ge-
schulte Servicetechniker des Betreibers dürfen Arbeiten an der Stromversorgung
und der Sicherheitsabschaltung (CSB) durchführen.
HINWEIS
Spitzenlasten in der Stromversorgung
Technisch bedingt treten in der Stromversorgung Spitzenlasten auf.
Bitte klären Sie gegebenenfalls die Netzimpedanz mit Ihrem Energieversorgungsun-
ternehmen ab.
