Betriebsanleitung SIPLACE TX 4 Aufstellen und Inbetriebnahme Ab Softwareversion 714.0 12/2020 4.4 Infrastruktur des Aufstellun gsorts 191 4.4.3.4 Netzanschluss - OHNE Ne tzanschluss kabel (Konfiguration 1) Dem Bestückaut…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE TX
4.4 Infrastruktur des Aufstellungsorts Ab Softwareversion 714.0 12/2020
190
4.4.3.3 Netzversorgungskabel - Spezifikation
Für das Netzanschlusskabel des Bestückautomaten sind folgende Konfigurationen möglich:
(1) Ohne Netzanschlusskabel
(2) 5 x 2,5 mm² MIT CEE-Stecker rot 16 A (nach IEC 60309),
bei 3 x 380 V~ bis 3 x 415 V ± 10 %, 50/60 Hz Netzspannung
(3) 5 x 4 mm² OHNE Stecker, für 3 x 200 V~ bis 3 x 220 V~ ± 10 %; 50/60 Hz, oder 3 x 380 V~
bis 3 x 415 V ± 10 %, 50/60 Hz Netzspannung
Die Farbcodierung der Adern hängt vom Bestimmungsland des Anlagenbetreibers ab.
4
4
WARNUNG
Querschnitt und die Länge des Netzanschlusskabels
Der Querschnitt und die Länge des Netzanschlusskabels beeinflussen das Short-Circuit-
Current-Rating (SCCR) des Bestückautomaten.
Beim Austausch des Netzanschlusskabels dürfen Sie weder den Ader-Querschnitt erhö-
hen noch die Leitungslänge verkürzen.
WARNUNG
Eindeutige Kennzeichnung der elektrischen Leitungen!
Die elektrischen Leitungen zu jedem einzelnen Bestückautomaten und zu den installier-
ten Optionen müssen eindeutig gekennzeichnet sein und sich zweifelsfrei zuordnen las-
sen.
Es gelten die Vorschriften des Landes, in dem der Bestückautomat betrieben wird.
Betriebsanleitung SIPLACE TX 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 714.0 12/2020 4.4 Infrastruktur des Aufstellungsorts
191
4.4.3.4 Netzanschluss - OHNE Netzanschlusskabel (Konfiguration 1)
Dem Bestückautomaten liegt KEIN Netzanschlusskabel bei. Das Netzanschlusskabel wird an den
Anschlussklemmen (1) im Sektor 1 an der Ausgabeseite des Bestückautomaten angeschlossen.
4
4
4

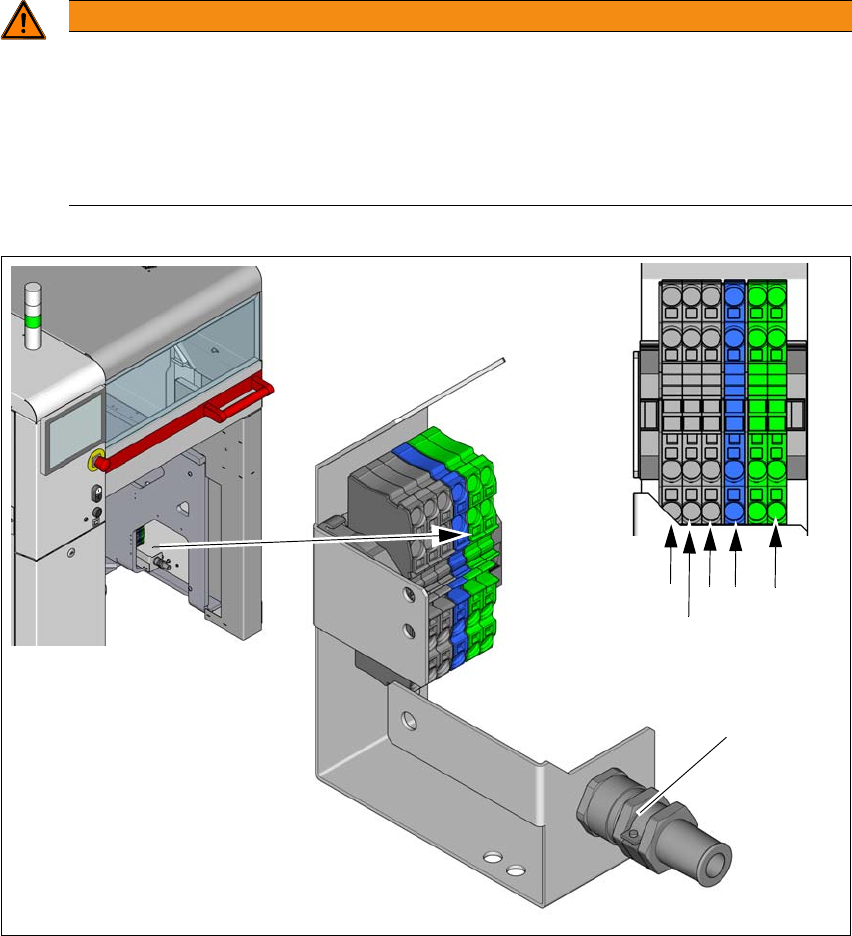

Abb. 4.4 - 4 Klemmenfeld für den Anschluss des Netzanschlusskabels
(1) Netz-Anschlussklemmen (X2) für das Netzanschlusskabel L1, L2, L3, N und PE. Die An-
schlussklemmen sind für einen Aderquerschnitt von 4 mm² ausgelegt.
(2) Öffnung mit Kabelverschraubung am Montagerahmen.
WARNUNG
Netzanschlusskabel nur durch eine Elektrofachkraft anschließen.
Der Anschluss eines Netzanschlusskabels darf nur durch eine Elektrofachkraft erfolgen.
Elektrofachkraft ist eine Person mit geeigneter fachlicher Ausbildung, Kenntnissen und
Erfahrung, so dass sie Gefahren erkennen und vermeiden kann, die von der Elektrizität
ausgehen können.
Es gelten die Vorschriften des Landes, in dem der Bestückautomat betrieben wird.
(2)
(1)
L1
L2
L3
N
PE
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE TX
4.4 Infrastruktur des Aufstellungsorts Ab Softwareversion 714.0 12/2020
192
Führen Sie das Netzanschlusskabel durch die Kabelverschraubung (Pos. 2) am Montage-
rahmen zu den Netz-Anschlussklemmen X2 (Pos. 1) in Abb. 4.4 - 4
, Seite 191.
Sorgen Sie für einen genügend großen Biegeradius. Die Adern dürfen nicht geknickt werden.
Crimpen Sie an jedes Aderende des Netzanschlusskabels eine Aderendhülse.
Klemmen Sie L1,L2, L3, N und PE an die Netz-Anschlussklemmen X2 (Pos. 1)
in Abb. 4.4 - 4
, Seite 191. Achten Sie darauf, dass beim Einführen der Ader in die Anschluss-
klemme, die Anschlussklemme nicht beschädigt wird.
4
Ziehen Sie die Kabelverschraubung (Pos. 2) in Abb. 4.4 - 4, Seite 191 handfest an.
Achten Sie darauf, dass die Adern und das Kabel nirgends scheuert oder eingeklemmt wer-
den kann. Fixieren Sie die Adern und das Kabel ggf. mit Kabelbindern.
4.4.3.5 Netzanschluss - Netzanschlusskabel MIT Stecker (Konfiguration 2)
Dem Bestückautomaten liegt ein ca. 5 m langes Netzanschlusskabel MIT einem CEE-Stecker rot
16 A (nach IEC 60309) bei.
4
4

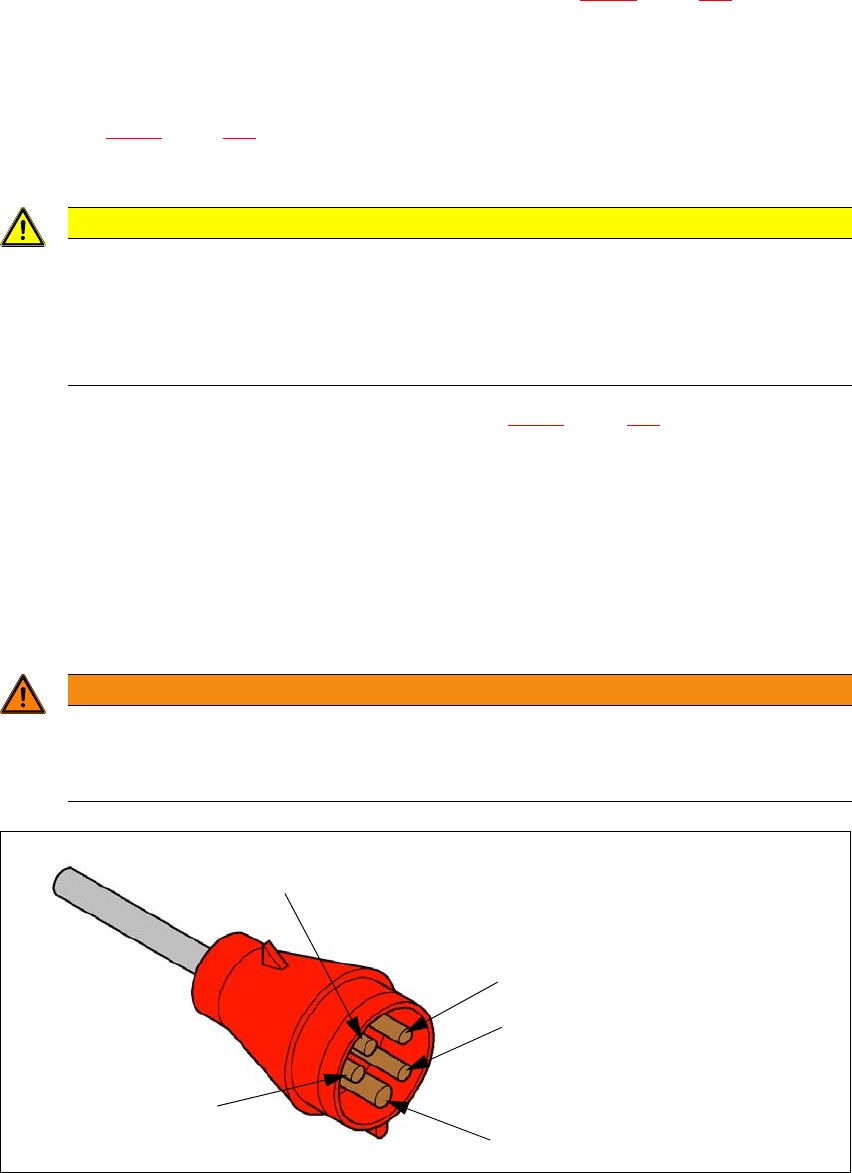

Abb. 4.4 - 5 Belegung des CEE-Steckers
VORSICHT
Auf korrekte Phasenfolge achten!
Achten Sie auf die korrekte Phasenfolge. Eine falsche Phasenfolge führt zur Fehlfunktion
und Beschädigung der Vakuumpumpe! Überprüfen Sie bitte die korrekte Laufrichtung
der Vakuumpumpe(n) bei der Inbetriebnahme des Bestückautomaten.
Überprüfen Sie die korrekte Funktion des PE-Anschlusses des Bestückautomaten.
WARNUNG
Netzanschlusskabel nur durch eine Elektrofachkraft anschließen.
Der Anschluss eines Netzanschlusskabels darf nur durch eine Elektrofachkraft erfolgen.
Es gelten die Vorschriften des Landes, in dem der Bestückautomat betrieben wird.
PE
L1
L2
L3
N
