Betriebsanleitung SIPLACE TX 4 Aufstellen und Inbetriebnahme Ab Softwareversion 714.0 12/2020 4.4 Infrastruktur des Aufstellun gsorts 193 4.4.3.6 Netzanschluss - Netzanschlusskabel OHNE S tecker (Konfigu ration 3) Dem Be…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE TX
4.4 Infrastruktur des Aufstellungsorts Ab Softwareversion 714.0 12/2020
192
Führen Sie das Netzanschlusskabel durch die Kabelverschraubung (Pos. 2) am Montage-
rahmen zu den Netz-Anschlussklemmen X2 (Pos. 1) in Abb. 4.4 - 4
, Seite 191.
Sorgen Sie für einen genügend großen Biegeradius. Die Adern dürfen nicht geknickt werden.
Crimpen Sie an jedes Aderende des Netzanschlusskabels eine Aderendhülse.
Klemmen Sie L1,L2, L3, N und PE an die Netz-Anschlussklemmen X2 (Pos. 1)
in Abb. 4.4 - 4
, Seite 191. Achten Sie darauf, dass beim Einführen der Ader in die Anschluss-
klemme, die Anschlussklemme nicht beschädigt wird.
4
Ziehen Sie die Kabelverschraubung (Pos. 2) in Abb. 4.4 - 4, Seite 191 handfest an.
Achten Sie darauf, dass die Adern und das Kabel nirgends scheuert oder eingeklemmt wer-
den kann. Fixieren Sie die Adern und das Kabel ggf. mit Kabelbindern.
4.4.3.5 Netzanschluss - Netzanschlusskabel MIT Stecker (Konfiguration 2)
Dem Bestückautomaten liegt ein ca. 5 m langes Netzanschlusskabel MIT einem CEE-Stecker rot
16 A (nach IEC 60309) bei.
4
4
Abb. 4.4 - 5 Belegung des CEE-Steckers
VORSICHT
Auf korrekte Phasenfolge achten!
Achten Sie auf die korrekte Phasenfolge. Eine falsche Phasenfolge führt zur Fehlfunktion
und Beschädigung der Vakuumpumpe! Überprüfen Sie bitte die korrekte Laufrichtung
der Vakuumpumpe(n) bei der Inbetriebnahme des Bestückautomaten.
Überprüfen Sie die korrekte Funktion des PE-Anschlusses des Bestückautomaten.
WARNUNG
Netzanschlusskabel nur durch eine Elektrofachkraft anschließen.
Der Anschluss eines Netzanschlusskabels darf nur durch eine Elektrofachkraft erfolgen.
Es gelten die Vorschriften des Landes, in dem der Bestückautomat betrieben wird.
PE
L1
L2
L3
N
Betriebsanleitung SIPLACE TX 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 714.0 12/2020 4.4 Infrastruktur des Aufstellungsorts
193
4.4.3.6 Netzanschluss - Netzanschlusskabel OHNE Stecker (Konfiguration 3)
Dem Bestückautomaten liegt ein ca. 5 m langes Netzanschlusskabel OHNE Stecker bei.
4
4
Bezeichnung der Adern am Netzanschlusskabel
WARNUNG
Netzanschlusskabel nur durch eine Elektrofachkraft anschließen.
Der Anschluss eines Netzanschlusskabels darf nur durch eine Elektrofachkraft erfolgen.
Es gelten die Vorschriften des Landes, in dem der Bestückautomat betrieben wird.
1 = (L1): Drehstromphase
2 = (L2): Drehstromphase
3 = (L3): Drehstromphase
4 = (N): Neutralleiter
grün/gelb = (PE): Schutzleiter
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE TX
4.4 Infrastruktur des Aufstellungsorts Ab Softwareversion 714.0 12/2020
194

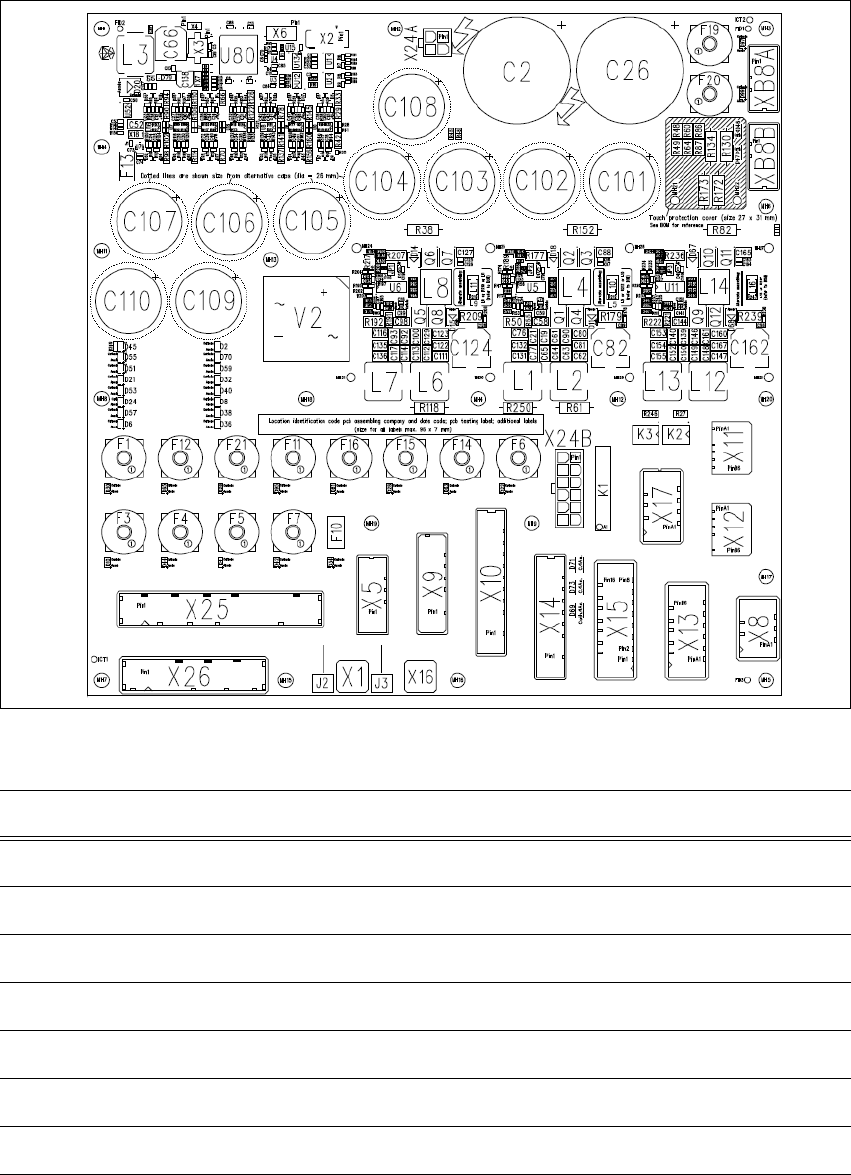

4.4.4 Übersicht über die Feinsicherungen
4
Abb. 4.4 - 6 Übersicht über die Feinsicherungen
4
Sicherung Komponente Strom Spannung [V]
F1 Shuttle 6,3 AT 42
F3 Shuttle & Option 6,3 AT 24
F4 Distributor 4,0 AT 24
F5 Monitor 1&2 /CIN 6,3 AT 24
F6 MGCU Supply 6,3 AT 42
F7 Conveyor control 6,3 AT 24
F10 Internal Polyfuse 24
