4.5.3.2 Transportsicherung an der Y-Achse wieder montieren
Die Transportsicherung der Y-Achse fixiert das Portal am Automatenrahmen.
Sehen Sie dazu auch Abb. 4.5 - 2
, Seite 198).
Drehen Sie die Konter-Mutter 20 bis 30 mm vom äußeren Ende des langen Gewindes der
Transportsicherung weg.
Schieben Sie das Portal vom Puffer des Endanschlages weg.
Drehen Sie die Transportsicherung mit dem langen Gewinde ca. 20 mm in die Pufferplatte
ein (das Gewinde soll hinten ca. 10 mm herausstehen).
Ziehen Sie das Portal vorsichtig an die kurze Gewindeseite der Transportsicherung heran.
Drehen Sie das kurze Gewinde in die Bohrung am Portal bis zum Anschlag ein.
Ziehen Sie die Transportsicherung am langen Sechskant mit einem 13er Gabelschlüssel
leicht handfest an.
Drehen Sie die Konter-Mutter zur der Pufferplatte des Endanschlages.
Ziehen Sie die Konter-Mutter handfest an.
Betriebsanleitung SIPLACE TX 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 714.0 12/2020 4.5 Den Bestückautomaten aufstellen
201
4.5.4 Korrosionsschutzmittel von den Führungsschienen entfernen
Die Bestückautomaten wurden zur Auslieferung mit einem Korrosionsschutzmittel behandelt.
4
4
VORSICHT
Reduktion der Lebensdauer von Lagern und Führungsschienen!
Vermischt sich das Korrosionsschutzmittel mit dem Lagerfett der Achsen, kann dies zu
einer erheblichen Reduktion der Lebensdauer von Lagern und Führungsschienen füh-
ren.
Entfernen Sie mit einem fusselfreien Tuch den Korrosionsschutz von allen Achsen
und Lagern, wenn sie bei der Inbetriebnahme zum ersten Mal die Automatenachsen
verfahren. Verwenden Sie dazu keine Lösungsmittel
Wischen Sie alle Achsen und Lager mit einem SIPLACE Reinigungstuch nach.
VORSICHT
Zerstörungsgefahr von Lagerfett!
Alkohol zerstört das Lagerfett in den Führungswagen.
Verhindern Sie, dass beim Reinigen der Führungsschienen und Maßstäbe Alkohol
in die Führungswagen gelangt.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE TX
4.5 Den Bestückautomaten aufstellen Ab Softwareversion 714.0 12/2020
202
4.5.5 Den Bestückautomaten in die Linie stellen
Um den Bestückautomaten in eine Linie zu stellen oder aus einer Linie herauszuheben, müssen
Sie den Bestückautomaten an den Stellplätzen anheben können. Dabei MUSS ein Hubwagen
entsprechend der Spezifikation (siehe Abschnitt 4.5.5.3
, Seite 205) verwendet werden (kein Ga-
belstapler!). Der Schwerpunkt des Bestückautomaten liegt außerhalb der Mitte des Bestückauto-
maten (siehe Abschnitt 3.3.3
, Seite 115). Sperrbleche an den Stellplätzen zur Begrenzung der
Gabelposition (Pos. 2 in Abb. 4.5 - 3
, Seite 202) stellen sicher, dass der Hubwagen in die optimale
Stellung positioniert werden kann und somit den außermittigen Schwerpunkt des Bestückautoma-
ten ausgleicht.
4

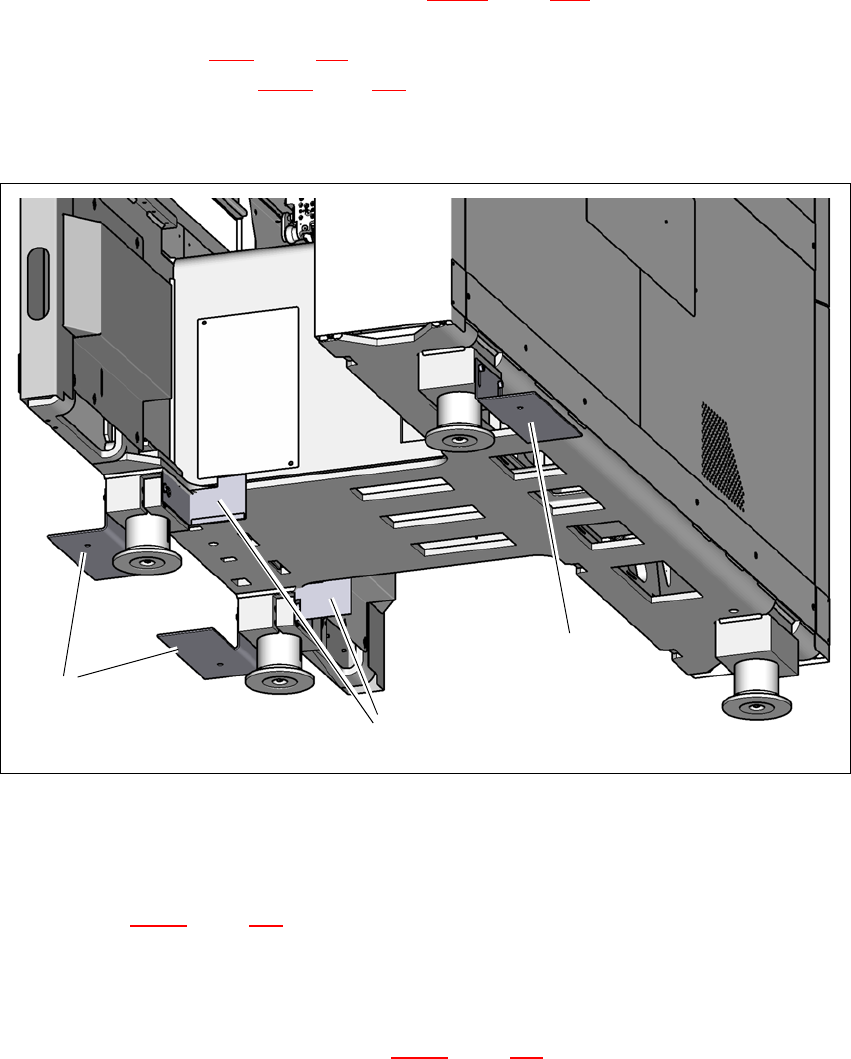

Abb. 4.5 - 3 Sperrbleche an den Stellplätzen zur Begrenzung der Gabelposition
(1) Transportsicherungswinkel mit Sperrblech
(2) Sperrbleche zur Begrenzung der Gabelposition des Hubwagens
Die Abbildung 4.5 - 4
, Seite 204 zeigt Ihnen die Ansatzpunkte des Hubwagen am Bestückauto-
maten, wenn Sie den Bestückautomaten in die Linie stellen oder ihn aus der Linie heraus heben
wollen.
Falls noch vorhanden, entfernen Sie jetzt die Transportsicherungswinkel mit Sperrblechen
vom Bestückautomaten (Pos. 1 in Abb. 4.5 - 3
, Seite 202).
Bewahren Sie die Transportsicherungswinkel für den späteren Gebrauch auf.
(2)
(1)
(1)
