4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE TX 4.6 BE-Wagen an die LP-Transporthöhe anpassen Ab Softwareversion 714.0 12/2020 214 4.6 BE-W agen an die LP-T ransporthöhe anp assen Der BE-W agen lässt sich mi…
Betriebsanleitung SIPLACE TX 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 714.0 12/2020 4.5 Den Bestückautomaten aufstellen
213
4.5.8 Abstandsmaße der Automatenfüße und der festen LP-Transportkanten
4.5.8.1 Abstandsmaße der Automatenfüße
4
Abb. 4.5 - 9 Abstandsmaße der Automatenfüße in Millimeter
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE TX
4.6 BE-Wagen an die LP-Transporthöhe anpassen Ab Softwareversion 714.0 12/2020
214
4.6 BE-Wagen an die LP-Transporthöhe anpassen
Der BE-Wagen lässt sich mit wenigen Handgriffen auf folgende Leiterplatten-Transporthöhen ein-
stellen:
900 mm 4
930 mm (Standardhöhe) 4
950 mm 4
4

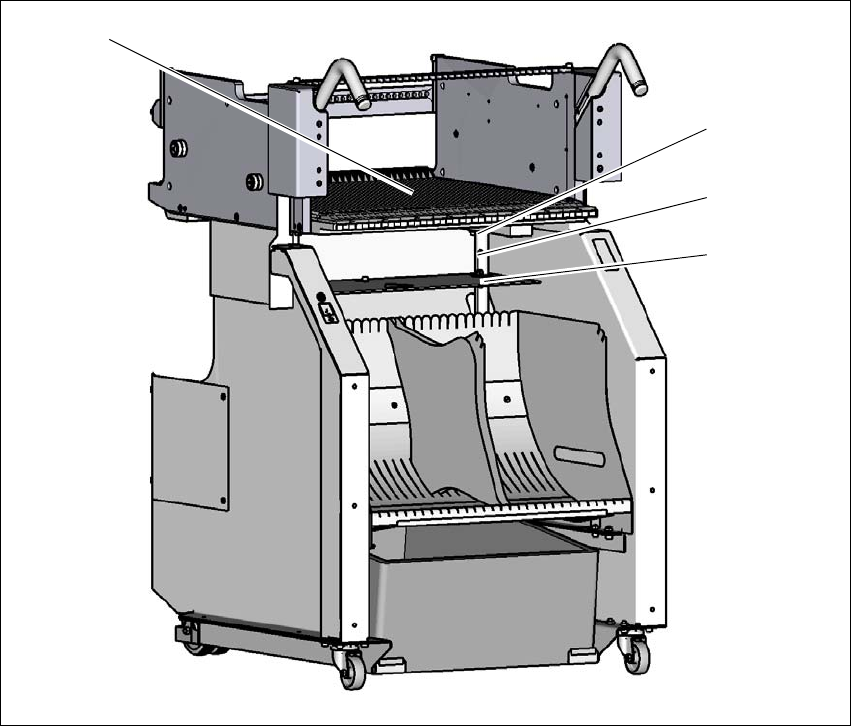

Abb. 4.6 - 1 BE-Wagen
(1) Bohrungen für die LP-Transporthöhen 900, 930 und 950 mm.
(2) BE-Tisch
900 mm
930 mm
950 mm
(1)
(2)
Betriebsanleitung SIPLACE TX 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 714.0 12/2020 4.6 BE-Wagen an die LP-Transporthöhe anpassen
215
4.6.1 Warnhinweise
4
4.6.2 Werkzeuge und Hilfsmittel
Für die Höheneinstellung des BE-Wagens benötigen Sie folgende Werkzeuge und Hilfsmittel:
– Montagehilfe (Art.-Nr. 03015976-xx)
– Hebevorrichtung zum Anheben des BE-Wagen-Tisches, Tragkraft mindestens 80 kg
4.6.3 BE-Wagenhöhe ändern
4
Befestigen Sie die Montagehilfe mit den beiden Innensechskantschrauben M8 x 50 am BE-
Tisch.
Hängen Sie den Haken der Hebe-Vorrichtung in die Öse ein.
Lösen Sie den Splint zur Befestigung und heben Sie die BE-Tisch in die gewünschte Position.
Stecken Sie den Splint in die Bohrung für die gewünschte Höhe ein.
Demontieren Sie die Montagehilfe.
WARNUNG
Verstellung der BE-Wagenhöhe durch zertifizierte Personen!
Nur Technikern der Firma ASM Assembly Systems GmbH&Co.KG oder zertifizierten
Personen ist es erlaubt, die BE-Wagenhöhe zu verstellen.
Beachten Sie dazu die geltenden Unfallverhütungsvorschriften.
Wenn Sie den BE-Tisch in der Höhe verstellen wollen, nehmen Sie alle Zuführmo-
dule vom BE-Tisch.
WARNUNG
Beschädigungsgefahr!
Anhebungen und Absenkungen des BE-Tisches können zu Verformungen führen.
Nehmen Sie alle Zuführmodule vom BE-Tisch.
Montieren Sie zur Höhenverstellung die Montagehilfe an den BE-Tisch.
