Betriebsanleitung SIPLACE TX 5 Aufgaben am Bestückautomaten Ab Softwareversion 714.0 12/2020 5.7 Meldeleuchten mit Hupe 247 5.7.2.2 Konfiguration der dreifarbigen Meldeleuc hte mit V erzögerung und Hupe Abb. 5.7 - 4 Konf…
5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE TX
5.7 Meldeleuchten mit Hupe Ab Softwareversion 714.0 12/2020
246
5.7.2 Statusanzeige und deren Bedeutung

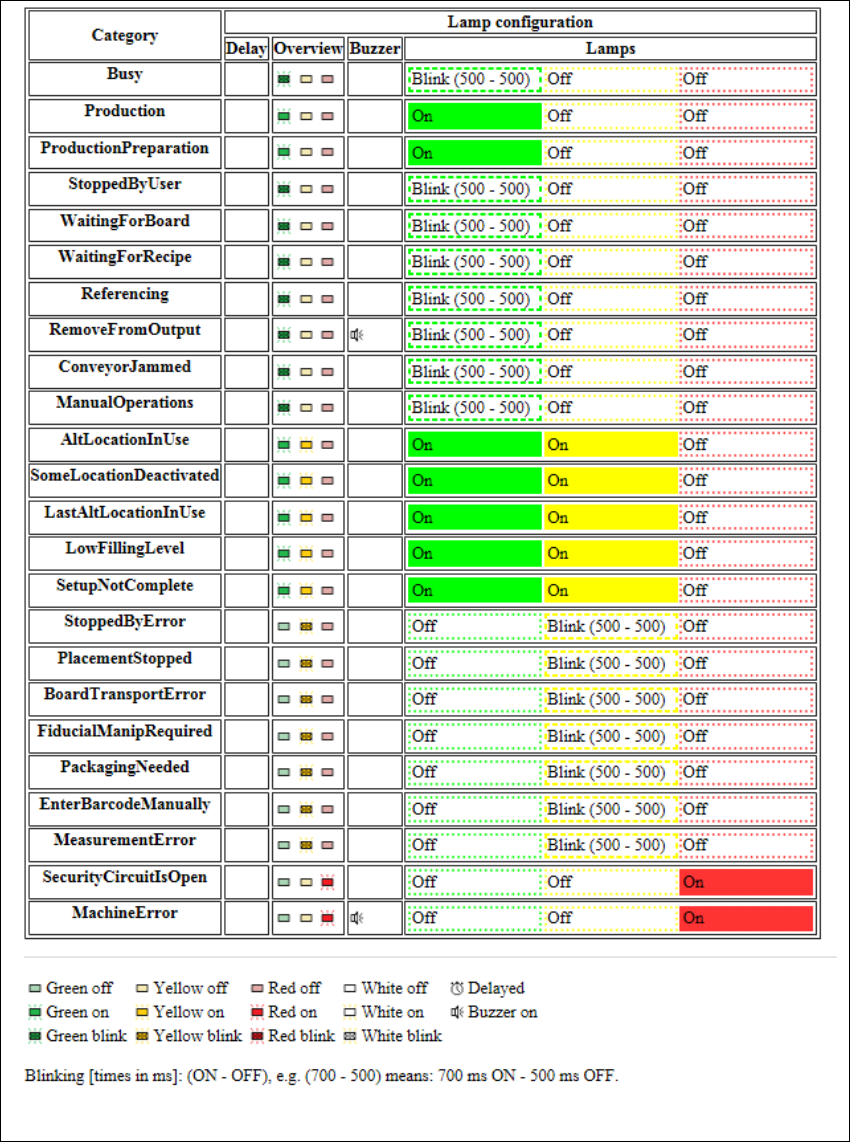

5.7.2.1 Konfiguration der dreifarbigen Meldeleuchte und Hupe
Abb. 5.7 - 3 Konfiguration der dreifarbigen Meldeleuchte und Hupe
Betriebsanleitung SIPLACE TX 5 Aufgaben am Bestückautomaten
Ab Softwareversion 714.0 12/2020 5.7 Meldeleuchten mit Hupe
247

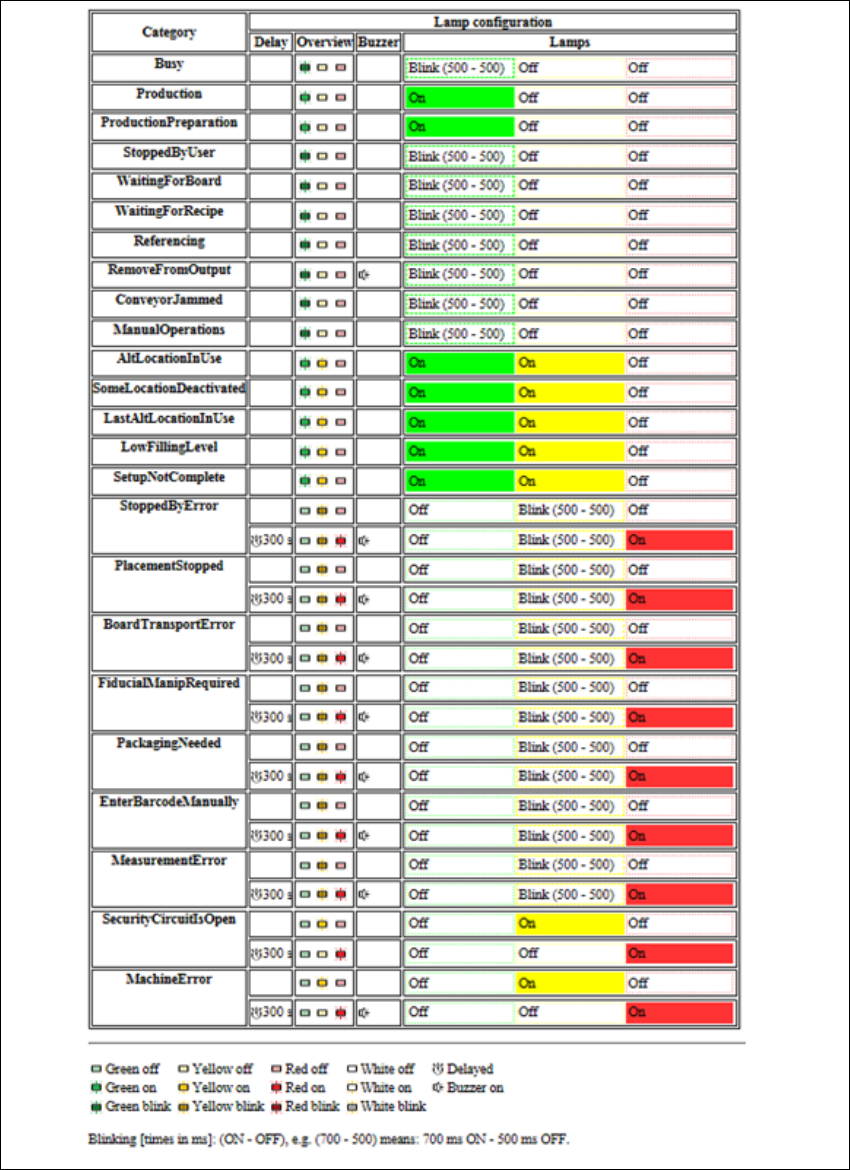

5.7.2.2 Konfiguration der dreifarbigen Meldeleuchte mit Verzögerung und Hupe
Abb. 5.7 - 4 Konfiguration der dreifarbigen Meldeleuchte und Hupe
5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE TX
5.7 Meldeleuchten mit Hupe Ab Softwareversion 714.0 12/2020
248

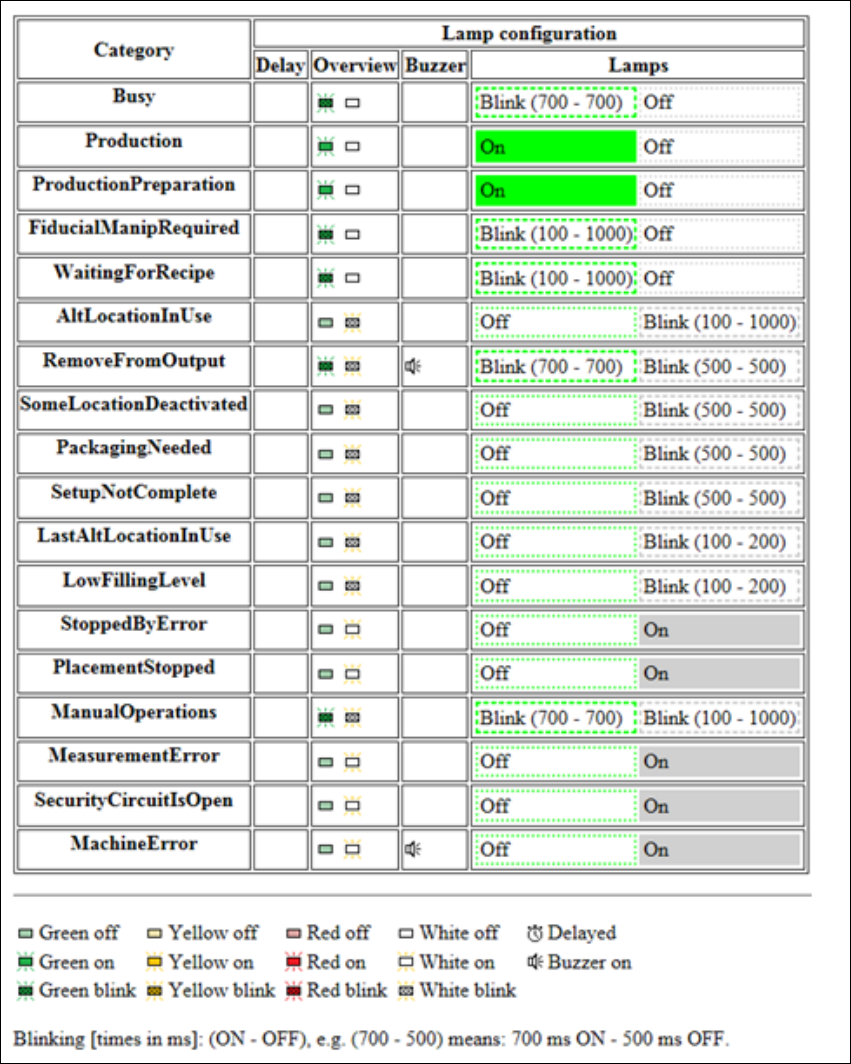

5.7.2.3 Konfiguration der zweifarbigen Meldeleuchte und Hupe (Optional)
Abb. 5.7 - 5 Konfiguration der zweifarbigen Meldeleuchte und Hupe
