5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE TX 5.9 Kontrollgang durchführen Ab Softwareversion 714.0 12/2020 252 5 Kontrollieren Sie die me hrfarbige S tat usanzeige (Pos. 3 in Abb. 5.9 - 1 , Seite 251 ). …
Betriebsanleitung SIPLACE TX 5 Aufgaben am Bestückautomaten
Ab Softwareversion 714.0 12/2020 5.9 Kontrollgang durchführen
251
5.9 Kontrollgang durchführen
5.9.1 X-Zuführmodule kontrollieren
5

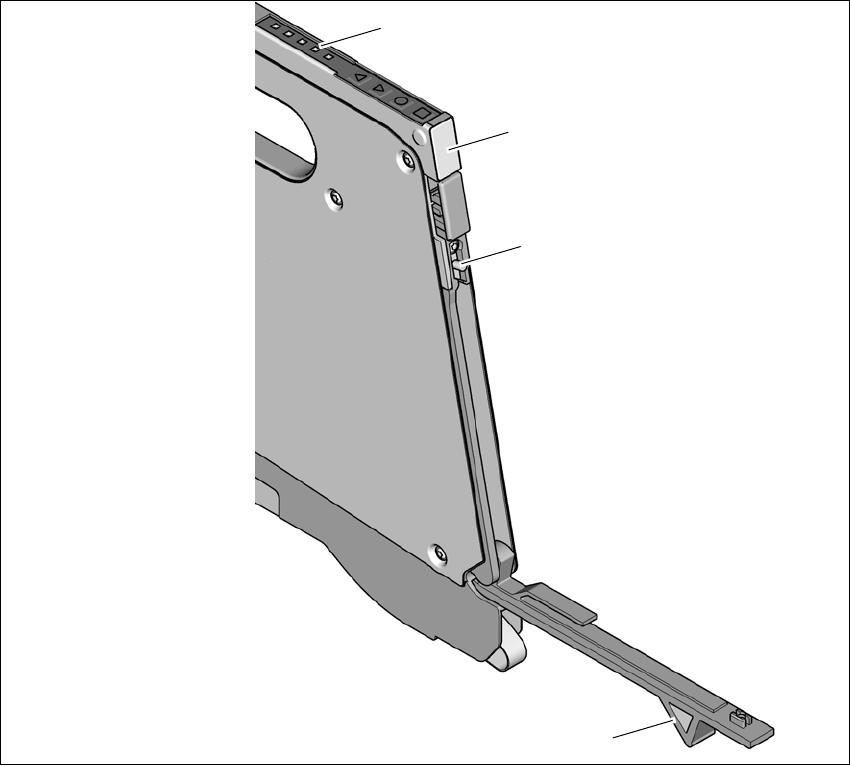

Abb. 5.9 - 1 X-Zuführmodule kontrollieren
(1) Klappe
(2) Messer
(3) Statusanzeige
(4) LED-Anzeige
5
Kontrollieren Sie, ob der Folienbehälter des X-Gurtzuführmoduls voll ist.
Öffnen Sie dazu die Klappe (Pos. 1). Ziehen Sie die Deckfolie heraus und schneiden Sie
diese mit dem Messer (Pos. 2) ab.
(1)
(2)
(3)
(4)
5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE TX
5.9 Kontrollgang durchführen Ab Softwareversion 714.0 12/2020
252
5
Kontrollieren Sie die mehrfarbige Statusanzeige (Pos. 3 in Abb. 5.9 - 1, Seite 251).
– Leuchtet sie grün, ist das Zuführmodul betriebsbereit.
– Leuchtet sie orange, wird eine Warnung signalisiert. Die LEDs leuchten entsprechend.
– Leuchtet die Statusanzeige rot, ist es zu einer Fehlfunktion gekommen. Die LEDs
leuchten entsprechend.
Eine Aufstellung der LED- und Statusanzeigen am Bedienfeld von SmartFeedern finden
Sie in Abschnitt 5.11
, Seite 265. 5
Ist die Statusanzeige aus, kann dies folgende Ursachen haben: 5
– Das Zuführmodul ist nicht in der aktuellen Rüstung.
– Das Zuführmodul ist defekt.
– Das Zuführmodul ist deaktiviert (z.B. aufgrund eines Druckluftabfalls).
5.9.2 Gurte rechtzeitig anspleißen
5
VORSICHT
Probleme mit Deckfolienabzug!
Ein Abreißen der Deckfolie kann zu Problemen mit dem Deckfolienabzug führen.
HINWEIS
Zu spätes Spleißen der Gurte
Ein zu spätes Spleißen der Gurteführt zu erhöhten Stillstandszeiten führen
Spleißen Sie die Gurte rechtzeitig, so dass die Zuführmodule nicht leer werden.
HINWEIS
Zu frühes Spleißen der Gurte
Ein zu frühes Spleißen der Gurte kann beim Aufrollen des alten Gurtes auf die neue
Rolle dazu führen, dass die neue Rolle zu voll wird, der Gurt von der Rolle gleitet und
sich verhakt. Das führt zu Abholfehlern und erhöhten Stillstandszeiten.
Betriebsanleitung SIPLACE TX 5 Aufgaben am Bestückautomaten
Ab Softwareversion 714.0 12/2020 5.9 Kontrollgang durchführen
253
5.9.3 LP-Unterstützungen kontrollieren
Kontrollieren Sie die Position der magnetischen LP-Unterstützungen auf dem Hubtisch:
– Achten Sie darauf, dass die LP-Unterstützungen nicht mit Bauelementen auf der Unter-
seite der Leiterplatten kollidieren.
– Achten Sie zudem darauf, dass die LP-Unterstützungen nicht mit den Wangen des LP-
Transports kollidieren.
– Verwenden Sie nur LP-Unterstützungen, wie sie in Abschnitt 6.8
, Seite 306, beschrieben
sind.
