Betriebsanleitung SIPLACE TX 5 Aufgaben am Bestückautomaten Ab Softwareversion 714.0 12/2020 5.10 Zuführmodule rüst en 255 Im betr iebsbereiten Zustand le uchtet die S tatusanzeige (Po s. 2 in Abb. 5.10 - 1 , Seite 254 )…
5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE TX
5.10 Zuführmodule rüsten Ab Softwareversion 714.0 12/2020
254
5.10 Zuführmodule rüsten
5.10.1 Hinweise zur Behandlung von Zuführmodulen
Zuführmodule sind Präzisionsgeräte. Gehen Sie deshalb mit den Zuführmodulen umsichtig um.
Vermeiden Sie, Zuführmodule gegen Hindernisse zu stoßen.
Lassen Sie die Zuführmodule nicht fallen.
Verwenden Sie zur Instandhaltung nur geeignetes Werkzeug.
5.10.2 X-Zuführmodule vom BE-Tisch abnehmen
5

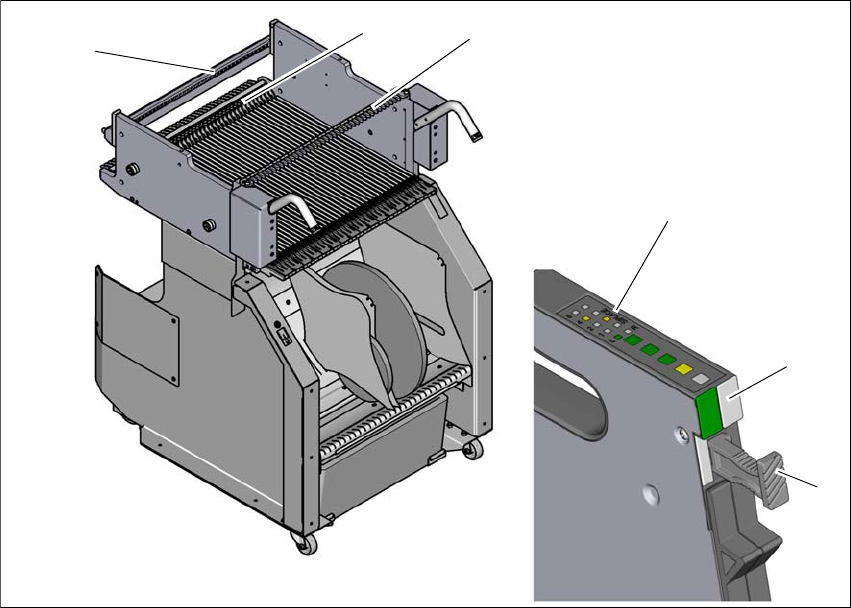

Abb. 5.10 - 1 Zuführmodule vom BE-Tisch abnehmen
(1) Entnahmegriff
(2) Statusanzeige
(3) LED-Anzeige
(4) Leiste zur Höhenkontrolle der Förderer
(5) Klinke zum Verriegeln der Zuführmodule
(6) Zentrierleiste
5
(2)
(1)
(4)
(5)
(6)
(3)
Betriebsanleitung SIPLACE TX 5 Aufgaben am Bestückautomaten
Ab Softwareversion 714.0 12/2020 5.10 Zuführmodule rüsten
255
Im betriebsbereiten Zustand leuchtet die Statusanzeige (Pos. 2 in Abb. 5.10 - 1, Seite 254) grün,
wenn das Zuführmodul in der aktuellen Rüstung enthalten ist. Ist das Zuführmodul nicht in der ak-
tuellen Rüstung enthalten, bleibt die Statusanzeige dunkel.
Das Zuführmodul ist durch eine Klinke im BE-Tisch verriegelt und kann nicht herausgezogen wer-
den. Wollen Sie Zuführmodule vom BE-Tisch abnehmen, gehen Sie wie folgt vor:
Drücken Sie den Entnahmegriff (Pos. 1 in Abb. 5.10 - 1, Seite 254). Der Entnahmegriff springt
heraus und die Statusanzeige erlischt.
Warten Sie etwa 1 Sekunde bis die Verriegelung (Pos. 4 in Abb. 5.10 - 1, Seite 254) das Zu-
führmodul freigibt.
Ziehen Sie das Zuführmodul am Entnahmegriff aus dem BE-Tisch. Wenn Sie länger als ca.
5 s warten, wird das Zuführmodul wieder verriegelt. Die Statusanzeige leuchtet rot auf.
Rasten Sie den Entnahmegriff wieder ein. Ist das Zuführmodul in der aktuellen Rüstung ent-
halten, leuchtet die Statusanzeige leuchtet grün und an der LED-Anzeige werden wieder die
Spurnummer und die Schrittweite signalisiert.
5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE TX
5.10 Zuführmodule rüsten Ab Softwareversion 714.0 12/2020
256
5.10.3 X-Zuführmodul einsetzen
5.10.3.1 X-Zuführmodul vor dem Einsetzen überprüfen
Prüfen Sie folgende Punkte, bevor Sie ein Zuführmodul am BE-Tisch einsetzen:
Das Zuführmodul muss in einwandfreiem Zustand sein.
Prüfen Sie durch leichtes Antippen, ob die Deckfolienschwinge (Pos. 2 in Abb. 5.10 - 2, Seite
257
) nicht klemmt.
Kontrollieren Sie, ob der Bereich des Abholfensters (Pos. 3 in Abb. 5.10 - 2, Seite 257) frei
von losen Bauelementen ist.
5
5
Drücken Sie den Hebel (Pos. 4 in Abb. 5.10 - 2, Seite 257) zum Öffnen des Abholfensters
(Pos. 3 in Abb. 5.10 - 2
, Seite 257) etwas nach vorne. Dabei wird das Abholfenster etwas an-
gehoben.
5
Entfernen Sie lose Bauelemente unter dem Abholfenster.
Schließen Sie das Abholfenster (Pos. 3 in Abb. 5.10 - 2), indem Sie den Hebel (Pos. 4 in Abb.
5.10 - 2
) zurücklegen.
Entfernen Sie lose Bauelemente auf dem BE-Tisch mit einem Pinsel oder einem Staubsauger
mit geeigneter Düse.
5
HINWEIS
Leeren Sie das BE-Entsorgungsfach (Pos. 5 in Abb.5.10 - 2, Seite 257), bevor Sie
Bauelemente aus dem Zuführmodul schütteln.
HINWEIS
Die gespannte Deckfolie transportiert bei eingelegtem Gurt den Gurt weiter und legt
Bauelemente frei.
Betätigen Sie den Hebel (Pos. 4 in Abb. 5.10 - 2, Seite 257) nicht, wenn ein Gurt
eingelegt ist.
HINWEIS
Ist der Gurt bereits eingelegt, schneiden Sie ihn bündig an der Vorderkante des Zu-
führmoduls ab. Es sollten noch 2 Löcher der Perforation zu sehen sein.
