1.4.3 Vakuum Tooling an der SIPLACE TX m
1

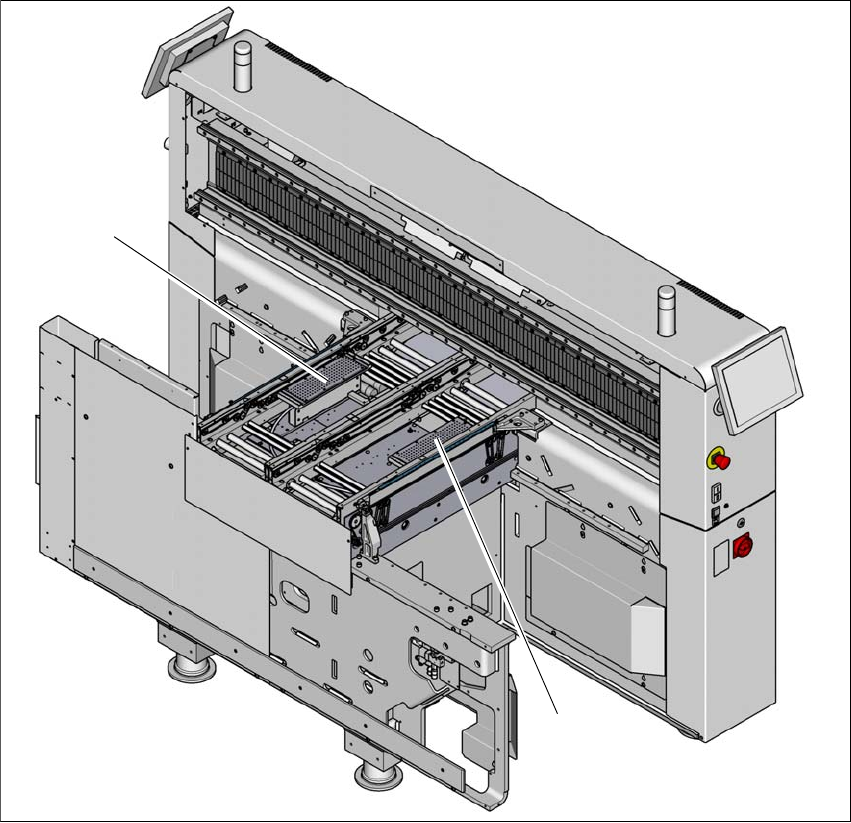

Abb. 1.4 - 1 Vakuum Tooling an der SIPLACE TX m - Übersicht
(1) Vakuum Tooling am Stellplatz 1
(2) Vakuum Tooling am Stellplatz 2
(2)
(1)
Betriebsanleitung SIPLACE TX 1 Einleitung
Ab Softwareversion 714.0 12/2020 1.4 SIPLACE TX m
27
1

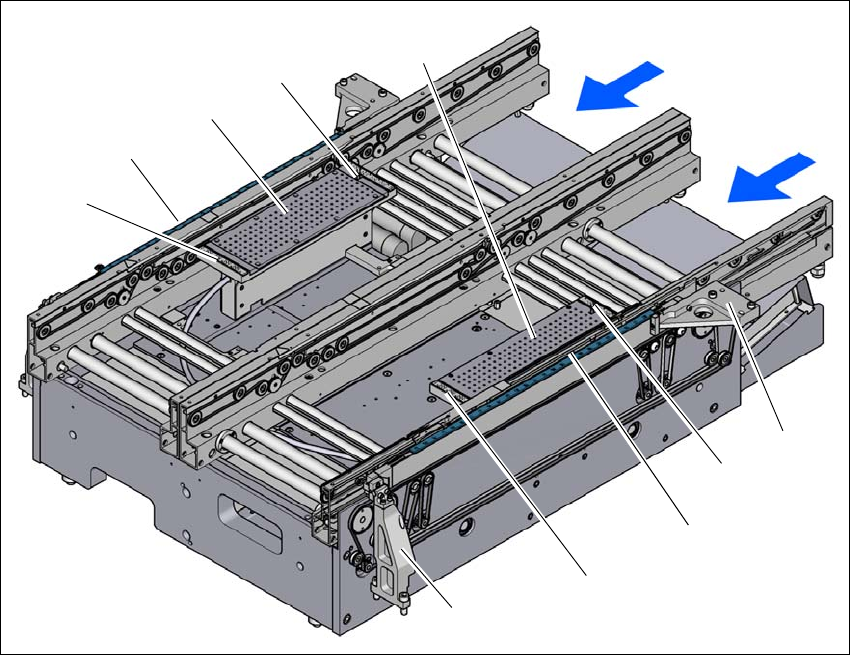

Abb. 1.4 - 2 Vakuum Tooling mit zusätzlicher Markenleiste am Doppeltransport
(1) Zusätzliche Markenleiste für Spur 1 in X-Richtung
(2) Vakuum Tooling an Spur 1
(3) Vakuum Tooling an Spur 2
(4) Zusätzliche Markenleiste für Spur 2 in X-Richtung
(5) Befestigung der zusätzlichen Markenleiste am Maschinenständer
(6) Markenleiste auf dem Vakuum Tooling in Y-Richtung
(2)
(4)
(3)
(1)
(5)
(5)
(T2)
(T1)
(6)
(6)
(6)
(6)
1 Einleitung Betriebsanleitung SIPLACE TX
1.5 Maschinenbeschreibung Ab Softwareversion 714.0 12/2020
28
1.5 Maschinenbeschreibung
1.5.1 Seriennummer des Bestückautomaten
Die Seriennummer des Bestückautomaten befindet sich auf dem Typenschild auf der Innenseite
des Bestückautomaten-Ständers an Stellplatz 1.
1

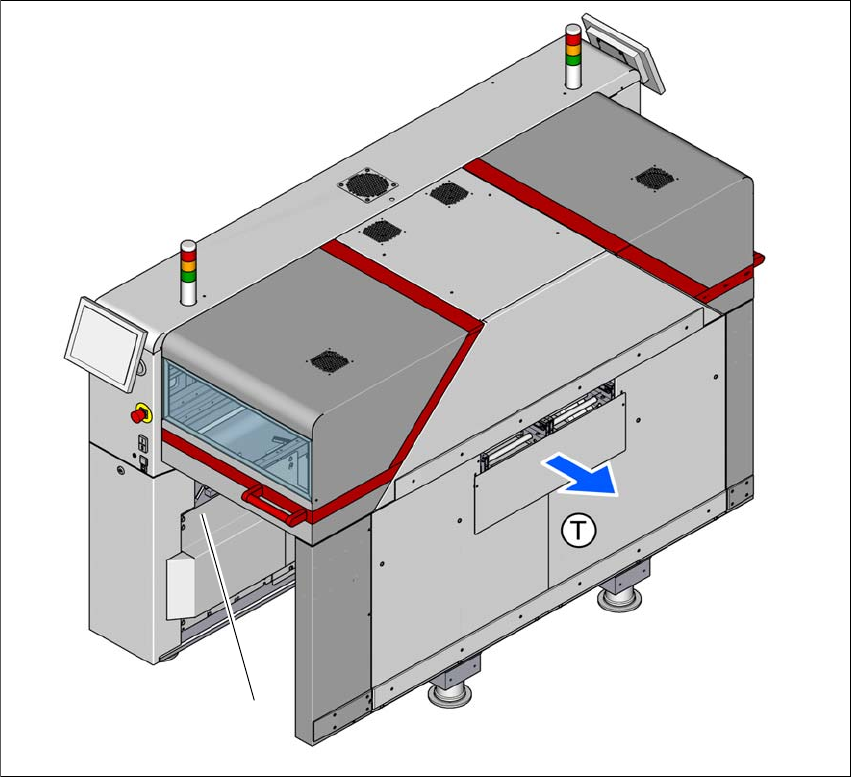

Abb. 1.5 - 1 Lage des Typenschildes mit der Seriennummer
(T) Transportrichtung
(1) Typenschild
(1)
