6 Stationserweiterungen Betriebsanleitung SIPLACE TX 6.1 Pipettenwechsler Ab Softwareversion 714.0 12/2020 278 6.1.1.3 T echnische Daten 6 Pipettenwechsler für den SIPLACE SpeedS tar (C&P20 P2 / C&P20 M3 ) Anzahl…
Betriebsanleitung SIPLACE TX 6 Stationserweiterungen
Ab Softwareversion 714.0 12/2020 6.1 Pipettenwechsler
277
6.1.1.2 Schmaler Pipettenwechsler C&P20 P2 / C&P20 M3 mit 3 Magazinen
Der schmale Pipettenwechsler mit 3 Magazinen kommt bei der SIPLACE TX2i / TX2i m /
TX2i m 4 mm zum Einsatz.
Artikel-Nr. 03129201-xx Pipettenwechsler für TX2 i/ TX2i m
Artikel-Nr. 03101503-xx Pipettenmagazin 40xx/60xx mit 20 Garagen
Artikel-Nr. 03218226-xx Pipettenmagazin 40xx
6

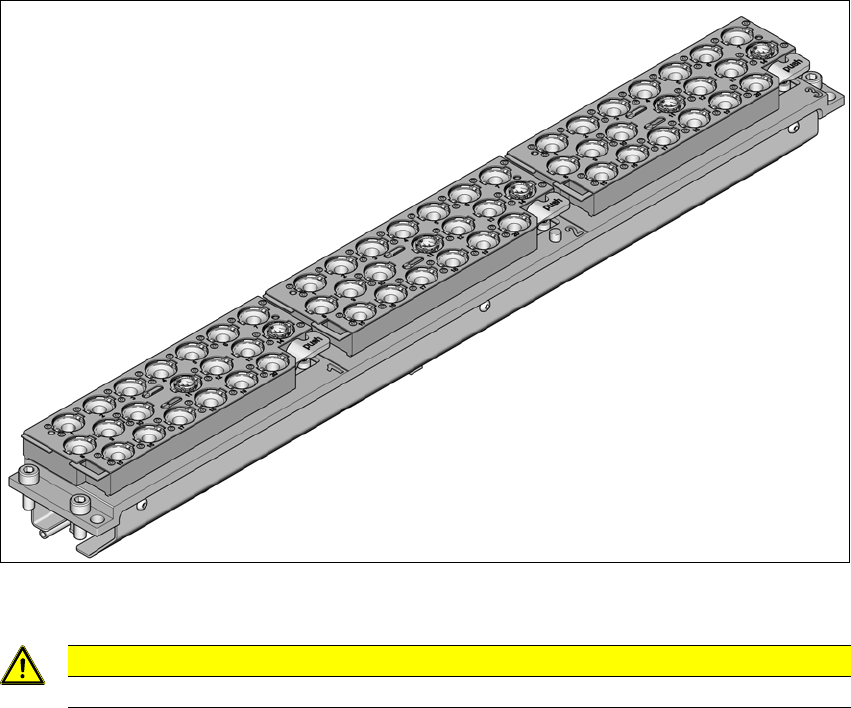

Abb. 6.1 - 2 Pipettenwechsler für den SIPLACE SpeedStar mit 3 Magazinen
6
VORSICHT
Verwenden Sie diese Pipettenmagazine nur zusammen mit dem SpeedStar.
6 Stationserweiterungen Betriebsanleitung SIPLACE TX
6.1 Pipettenwechsler Ab Softwareversion 714.0 12/2020
278
6.1.1.3 Technische Daten
6
Pipettenwechsler für den SIPLACE SpeedStar (C&P20 P2 / C&P20 M3)
Anzahl der Magazine pro Stellplatz
*a
SIPLACE TX1/TX2
SIPLACE TX2i / TX2i m
SIPLACE TX2i m 4 mm
*)a Es müssen immer alle Magazine am Pipettenwechsler gerüstet sein.
4
3
3
Anzahl der Pipettengaragen pro Stellplatz
SIPLACE TX1/TX2
SIPLACE TX2i / TX2i m
SIPLACE TX2i m 4 mm
80
60
60
Standardkonfiguration
SIPLACE TX1/TX2 pro Stellplatz
SIPLACE TX2i / TX2i m
SIPLACE TX2i m 4 mm
4 Magazine mit 80 Pipettengaragen
3 Magazine mit 60 Pipettengaragen
3 Magazine mit 60 Pipettengaragen
Pipettentypen 40xx/60xx
Betriebsanleitung SIPLACE TX 6 Stationserweiterungen
Ab Softwareversion 714.0 12/2020 6.1 Pipettenwechsler
279
6.1.1.4 Konfigurationsbeispiel mit SIPLACE TX2i
An den Stellplätzen 1, und 2 kann ein schmaler Pipettenwechsler mit jeweils drei Magazinen für
den SpeedStar installiert werden (Pos. 1 in Abb. 6.1 - 3
, Seite 279).
6
Abb. 6.1 - 3 Lage der Pipettenwechsler für den SIPLACE SpeedStar - Konfigurationsbeispiel SIPLACE TX2i
6
6
NC CP20
Pipettenwechsler C&P20 P2 mit 3 Magazinen
COT 40 In
Bauelemente Wagen in der inneren Position (weiter innen)
HINWEIS
Stopp des Bestückautomaten bei fehlenden Magazinen
Der Bestückautomat hält bei fehlenden oder nicht korrekt sitzenden Magazinen an.
Belegen Sie alle Magazinplätze.
