6 Stationserweiterungen Betriebsanleitung SIPLACE TX 6.1 Pipettenwechsler Ab Softwareversion 714.0 12/2020 284 6.1.2.5 T echnische Daten 6 Pipettenwec hsler für den SIPL ACE MultiSt ar Anzahl der Magazine pro S tellplatz…
Betriebsanleitung SIPLACE TX 6 Stationserweiterungen
Ab Softwareversion 714.0 12/2020 6.1 Pipettenwechsler
283
6.1.2.4 Pipettenmagazin mit 9 Garagen für 28xx-Pipetten
6

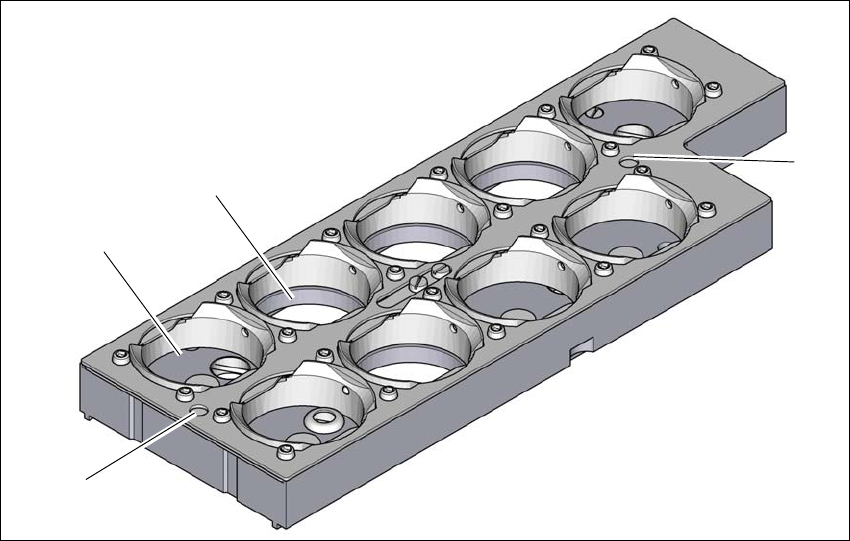

Abb. 6.1 - 7 Pipettenmagazin für 28xx-Pipetten
(1) 5 Garagen für 28xx-Pipetten mit einer maximalen Pipettenlänge von 12,5 mm
(Garagennummern 1, 5, 6, 8 und 9)
(2) 4 Garagen für 28xx-Pipetten mit einer maximalen Pipettenlänge von 16,5 mm
(Garagennummern 2, 3, 4 und 7)
(3) Passmarken (nur bei geöffneter Verriegelungsplatte sichtbar)
(1)
(2)
(3)
(3)
6 Stationserweiterungen Betriebsanleitung SIPLACE TX
6.1 Pipettenwechsler Ab Softwareversion 714.0 12/2020
284
6.1.2.5 Technische Daten
6
Pipettenwechsler für den SIPLACE MultiStar
Anzahl der Magazine pro Stellplatz
*a
SIPLACE TX1/ TX2 / TX2 m 6
SIPLACE TX2i 6
4
3
Max. Anzahl der Pipettengaragen pro Stellplatz
SIPLACE TX1 / TX2 / TX2 m 6
SIPLACE TX2i 6
80
60
Standardkonfiguration pro Stellplatz
SIPLACE TX1 / TX2 / TX2 m 6
6
6
SIPLACE TX2i 6
3 Magazine mit 60 Stk. 20xx-Pipettengaragen
1 Magazin mit 9 Stk. 28xx-Pipettengaragen
2 Magazine mit 40 Stk. 20xx-Pipettengaragen
1 Magazin mit 9 Stk. 28xx-Pipettengaragen
Pipettentypen 20xx, 28xx
*)a Es müssen immer alle Magazine am Pipettenwechsler gerüstet sein.
Betriebsanleitung SIPLACE TX 6 Stationserweiterungen
Ab Softwareversion 714.0 12/2020 6.1 Pipettenwechsler
285
6.1.2.6 Konfigurationsbeispiel mit SIPLACE CPP
An den Stellplätzen 1, und 2 kann ein kurzer Pipettenwechsler mit jeweils vier Magazinen für den
CPP-Kopf installiert werden (Pos. 1 in Abb. 6.1 - 8
, Seite 285).
6
Abb. 6.1 - 8 Lage der Pipettenwechsler für den SIPLACE MultiStar - Konfigurationsbeispiel SIPLACE TX1/TX2
6
6
NC CPP
Pipettenwechsler CPP mit 4 Magazinen
COT 40 In
Bauelemente Wagen an der inneren Position
COT 40 Out
Bauelemente Wagen an der äußeren Position
IC
Stationäre Kamera
HINWEIS
Stopp des Bestückautomaten bei fehlenden Magazinen
Der Bestückautomat hält bei fehlenden oder nicht korrekt sitzenden Magazinen an.
Belegen Sie alle Magazinplätze.
