6 Stationserweiterungen Betriebsanleitung SIPLACE TX 6.1 Pipettenwechsler Ab Softwareversion 714.0 12/2020 286 6.1.3 Mont age Pipettenwechsler C&P 20/CPP Die Pipettenwechsler sind jeweil s an der BE- W agen-Einzugsvo…
Betriebsanleitung SIPLACE TX 6 Stationserweiterungen
Ab Softwareversion 714.0 12/2020 6.1 Pipettenwechsler
285
6.1.2.6 Konfigurationsbeispiel mit SIPLACE CPP
An den Stellplätzen 1, und 2 kann ein kurzer Pipettenwechsler mit jeweils vier Magazinen für den
CPP-Kopf installiert werden (Pos. 1 in Abb. 6.1 - 8
, Seite 285).
6

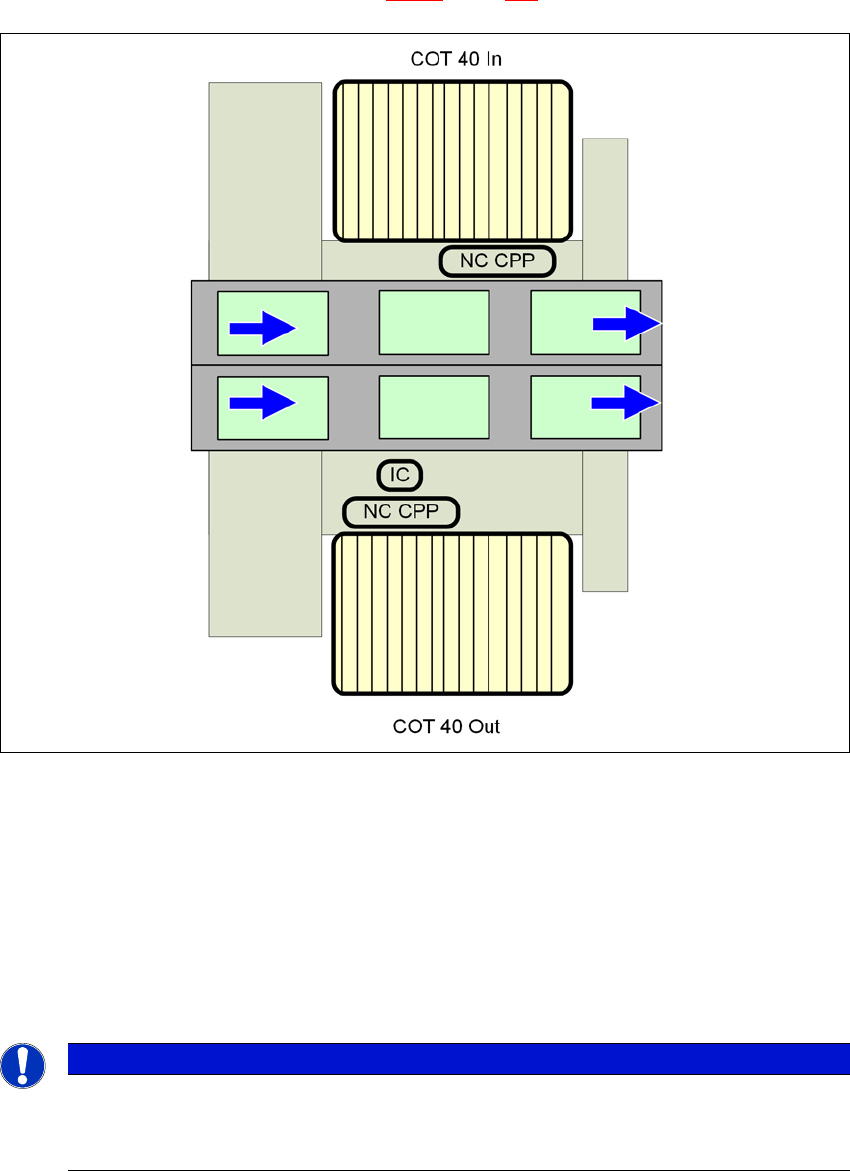

Abb. 6.1 - 8 Lage der Pipettenwechsler für den SIPLACE MultiStar - Konfigurationsbeispiel SIPLACE TX1/TX2
6
6
NC CPP
Pipettenwechsler CPP mit 4 Magazinen
COT 40 In
Bauelemente Wagen an der inneren Position
COT 40 Out
Bauelemente Wagen an der äußeren Position
IC
Stationäre Kamera
HINWEIS
Stopp des Bestückautomaten bei fehlenden Magazinen
Der Bestückautomat hält bei fehlenden oder nicht korrekt sitzenden Magazinen an.
Belegen Sie alle Magazinplätze.
6 Stationserweiterungen Betriebsanleitung SIPLACE TX
6.1 Pipettenwechsler Ab Softwareversion 714.0 12/2020
286
6.1.3 Montage Pipettenwechsler C&P20/CPP
Die Pipettenwechsler sind jeweils an der BE-Wagen-Einzugsvorrichtung befestigt.
Richten Sie den Pipettenwechsler so aus, dass die schräge Seite zur BE-Wagen-Einzugsvor-
richtung zeigt.
6
6.1.3.1 Hinweise zur Bedienung
Füllen Sie ein Magazin zum ersten Mal mit einem bestimmten Pipettentyp auf, so kennzeich-
nen Sie dieses mit einem Aufkleber.
6
Öffnen Sie die Verriegelungsplatte und stecken Sie die Pipetten in die Pipettengaragen.
Schließen Sie die Verriegelungsplatte, damit die Pipetten nicht aus den Magazinen fallen
können.
6
6
Die Programmierung des Pipettenwechslers ist in der Betriebsanleitung SIPLACE Pro be-
schrieben.
WARNUNG
Kopfcrashgefahr bei Mischkonfigurationen!
Bei Mischkonfigurationen besteht Kopfcrashgefahr.
Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler mit den
Pipettenmagazinen des jeweiligen Bestückkopfes.
HINWEIS
Füllen Sie die Magazine außerhalb des Bestückautomaten auf, und wechseln Sie
immer nur komplette Magazine.
VORSICHT
Auffüllen der Magazine!
Füllen Sie nur Magazine auf, wenn alle Pipetten, die sich am Collect&Place-Kopf be-
finden, in ihre Magazine zurückgelegt wurden.
HINWEIS
Klemmgefahr!
Wenn Bauelemente auf Magazine fallen, besteht Klemmgefahr der Verriegelungsplatte.
Vermeiden Sie, dass Bauelemente auf Magazine fallen.
Reinigen Sie deshalb die Magazine und freien Stellplätze regelmäßig.
Betriebsanleitung SIPLACE TX 6 Stationserweiterungen
Ab Softwareversion 714.0 12/2020 6.1 Pipettenwechsler
287
6.1.3.2 Magazin wechseln
Drücken Sie den Hebel (Pos. 1 in Abb. 6.1 - 9, Seite 288), um das Magazin von den Druck-
knopfkugeln zu lösen (Pos. 5 in Abb. 6.1 - 9
, Seite 288). Heben Sie das Magazin vom Träger.
6
WARNUNG
Kopfcrashgefahr bei hinausragendem Hebel
Ein über das Magazin hinausragender Hebel (Pos. 1 in Abb 6.1 - 9
) kann zum Bestück-
kopfcrash führen.
Achten Sie darauf, dass die Hebel nicht über die Magazine hinausstehen.
