6 Stationserweiterungen Betriebsanleitung SIPLACE TX
6.1 Pipettenwechsler Ab Softwareversion 714.0 12/2020
288
6
Abb. 6.1 - 9 Pipettenwechsler für den C&P/CPP - Magazin wechseln
(1) Hebel zum Abheben des Magazins
(2) Zylinderstift, greift in die Bohrung des Magazins
(3) Federstift zum Auslösen des Mikroschalters
(4) Stift des Schiebemechanismus, verfährt die Verriegelungsplatte
(5) Druckknopfkugel
(6) Zylinderstift, greift in das Langloch des Magazins
(7) Verriegelungsplatte in Stellung "Magazin verriegelt"
6
Setzen Sie das Magazin auf die Druckknopfkugeln (Pos. 5 in Abb. 6.1 - 9, Seite 288).
Drücken Sie das Magazin gleichmäßig nach unten, dass die Druckknopfkugeln gleichzeitig
in alle Druckknöpfe einrasten.
HINWEIS
Verschieben Sie die Verriegelungsplatte in Stellung "Magazin verriegelt".
Richten Sie vor dem Einsetzen das Magazin so aus, dass die Zylinderstifte (Pos. 2
und 6 in Abb. 6.1 - 9
, Seite 288) in die Zentrierbohrung und in das Langloch gleiten
können.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Betriebsanleitung SIPLACE TX 6 Stationserweiterungen
Ab Softwareversion 714.0 12/2020 6.1 Pipettenwechsler
289
6.1.3.3 Lageerkennung
Jedes Magazin des Pipettenwechslers hat zur Bestimmung der Position zwei Passmarken.
6

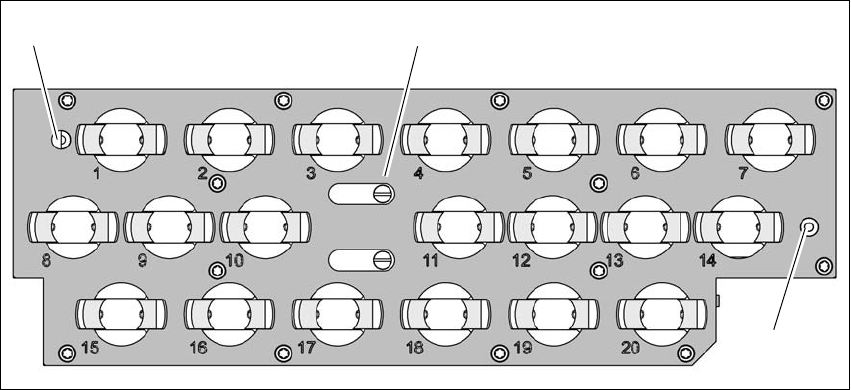

Abb. 6.1 - 10 Pipettenmagazin - Garagennummerierung, Marken zur Bestimmung der Position und der Winkellage
(1) Verriegelungsplatte in Stellung "Magazin offen"
(2) Passmarken zur Bestimmung der Position
(1)
(2)
(2)
6 Stationserweiterungen Betriebsanleitung SIPLACE TX
6.1 Pipettenwechsler Ab Softwareversion 714.0 12/2020
290
6.1.4 Pipettenwechsler für den SIPLACE TwinStar
Artikel-Nr. 03005191-xx Magazin für 2 Pipetten
Artikel-Nr. 03001807-xx Magazin für 1 Pipette
6
Abb. 6.1 - 11 Pipettenwechsler für den SIPLACE TwinStar
6.1.4.1 Beschreibung
Dieser Pipettenwechsler kann bis zu 8 Pipettenmagazine aufnehmen. Zwei Magazintypen stehen
zur Verfügung: Standardmagazine und Magazine für Sonderpipetten oder Greifer. Die Magazine
sitzen auf einem gemeinsamen Träger. Sie sind jeweils mit zwei Zylinderstiften zentriert und mit
zwei Senkkopfschrauben fixiert.
