Betriebsanleitung SIPLACE TX 6 Stationserweiterungen Ab Softwareversion 714.0 12/2020 6.1 Pipettenwechsler 295 6.1.5.1 Abwurfbehälter und Pipettenst ation, TH/CPP (Optional) Artikel-Nr . 031 12806-xx Abwurfbe hälter und …
6 Stationserweiterungen Betriebsanleitung SIPLACE TX
6.1 Pipettenwechsler Ab Softwareversion 714.0 12/2020
294
6.1.5 Abwurfbehälter und Pipettenstation
6

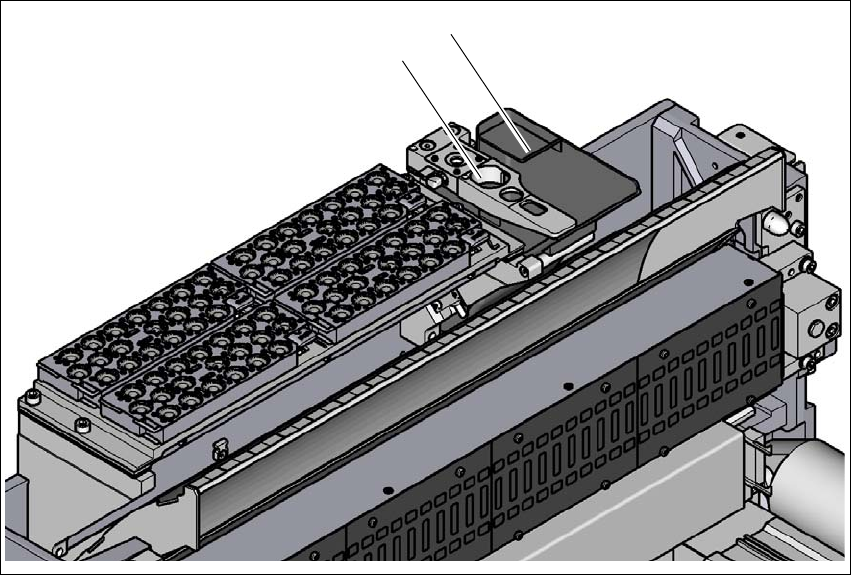

Abb. 6.1 - 14 Abwurfbehälter und Pipettenstation (Beispiel mit Pipettenwechsler SIPLACE SpeedStar C&P20 P2)
(1) Abwurfbehälter
(2) Pipettenstation
(1)
(2)
Betriebsanleitung SIPLACE TX 6 Stationserweiterungen
Ab Softwareversion 714.0 12/2020 6.1 Pipettenwechsler
295
6.1.5.1 Abwurfbehälter und Pipettenstation, TH/CPP (Optional)
Artikel-Nr. 03112806-xx Abwurfbehälter und Pipettenstation, TH/CPP
Für den SIPLACE TwinStar und dem SIPLACE CPP mit stationärer Kamera kann ein BE-Abwurf-
behälter installiert werden. Er ist neben der stationären Kamera positioniert.
6

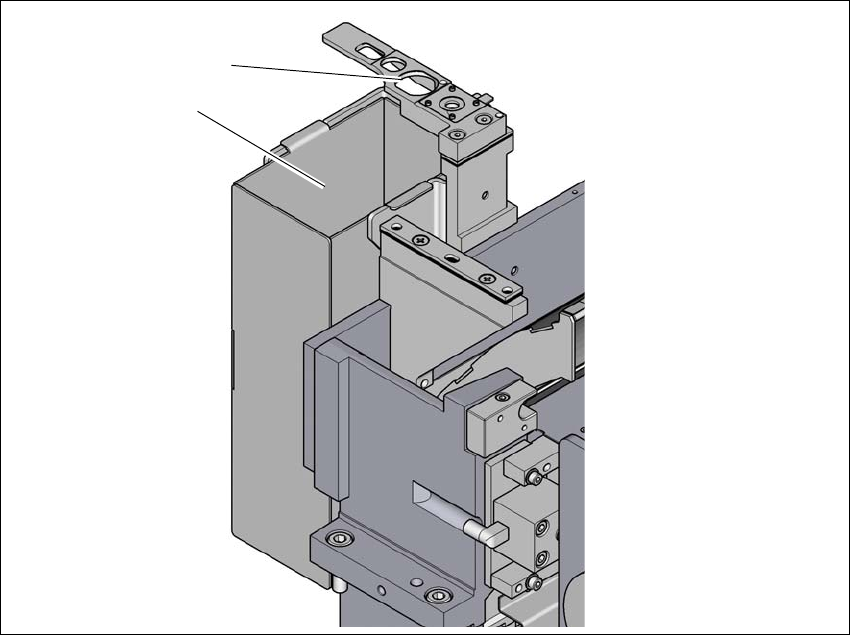

Abb. 6.1 - 15 Abwurfbehälter und Pipettenstation TH/CPP
(1) Abwurfbehälter
(2) Pipettenstation
(1)
(2)
6 Stationserweiterungen Betriebsanleitung SIPLACE TX
6.2 Reject Plate Ab Softwareversion 714.0 12/2020
296
6.2 Reject Plate
Artikel-Nr. 03117664-xx Component Desposit (Reject Plate)
Werden Bauelemente durch das Vision System als defekt erkannt, werden diese Bauelemente
auf der Reject Plate abgelegt. Der Bediener kann diese Bauelemente dann von dort entnehmen.
6

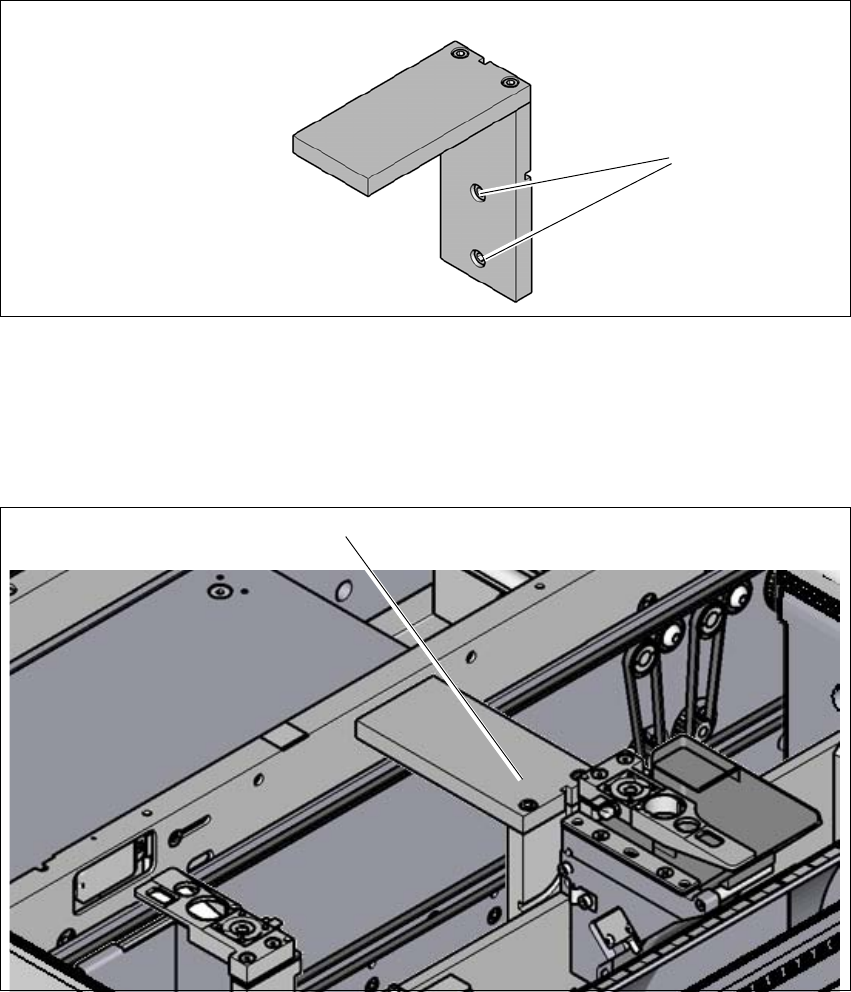

Abb. 6.2 - 1 Component Desposit (Reject Plate)
(1) Befestigungsschrauben
6.2.1 Einbauposition
6
Abb. 6.2 - 2 Reject Plate - Einbauposition
(1) Einbauposition im Bestückautomaten
(1)
(1)
