6.8 Support Pin
Artikel-Nr. 00119680-01 Support Pin
Breite Leiterplatten haben die Tendenz, beim Bestücken durchzufedern, sodass unter Umständen
die Bauelemente nicht mehr mit der gewünschten Genauigkeit bestückt werden. Auch stark ge-
wölbte Leiterplatten beeinflussen die Bestückgenauigkeit. Mit dem Platzieren von Support Pins
auf dem Hubtisch lässt sich dieses Problem leicht beheben.
6
Abb. 6.8 - 1 Support Pin
(1) Magnetfuß
6
HINWEIS
Es muss darauf geachtet werden, dass der Magnetfuß des Support Pin nicht unter der
Seitenwange des Transportes platziert werden darf. Dies kann zu einer Beschädigung
des Wangenprofiles führen.
(1)
Betriebsanleitung SIPLACE TX 6 Stationserweiterungen
Ab Softwareversion 714.0 12/2020 6.9 Smart Pin Support
307
6.9 Smart Pin Support
Artikel-Nr. 03165096-01 Greifereinheit Portal 1
Artikel-Nr. 03164367-01 Greifereinheit Portal 2
Artikel-Nr. 00588322-01 Smart Pin Magazin
Artikel-Nr. 03089582-01 Support Pin
Mit Hilfe der Option Smart Pin Support werden Support Pins automatisch auf den Hubtisch ge-
setzt. Dazu dient eine Greifereinheit, welche die Support Pins aus dem Smart Pin Magazin holt
und auf die vorgegebenen Positionen stellt. Vor dem Setzen eines Smart Support Pins wird der
Setzbereich mit einem leichten Luftstoß von eventuell vorhanden Verunreinigungen befreit. Zu-
sätzlich wird die korrekte Lage des Support Pins nach dem Setzen mit der Leiterplattenkamera
überprüft.
Smart Pin Magazin
Es stehen Ihnen das Smart Pin Magazin T5 mit 5 Garagen für den automatischen Wechsel von
max. 5 Support Pins zur Verfügung. Das Smart Pin Magazin T5 wird auf den Stellplatz 1 auf den
BE-Wagen montiert. Aufgrund der seitlich neben dem Kopf montierten Greifereinheit ist der Ver-
fahrbereich der Köpfe eingeschränkt. Der nicht erreichbare Bereich auf den Bauelement-Tischen
wird optimal durch die Pin-Magazine T5 genutzt. Bei Verwendung von Smart Pin Support stehen
68 x 8 mm Spuren zur Verfügung.
6

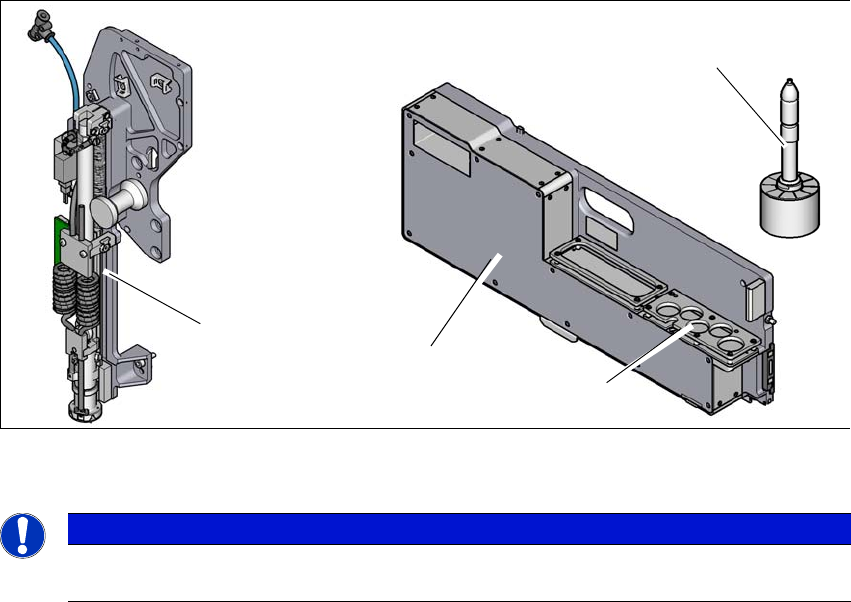

Abb. 6.9 - 1 Smart Pin Support
6
HINWEIS
Die detaillierte Beschreibung der Option Smart Pin Support sehen Sie in der
"Bedienungsanleitung Smart Pin Support", deutsch+englisch [Artikel-Nr. 00198632-xx].
Support Pin
Greifereinheit
Garagen
Smart Pin Magazin
