Betriebsanleitung SIPLACE TX 2 Betriebssicherheit
Ab Softwareversion 714.0 12/2020 2.2 Warnschilder
47

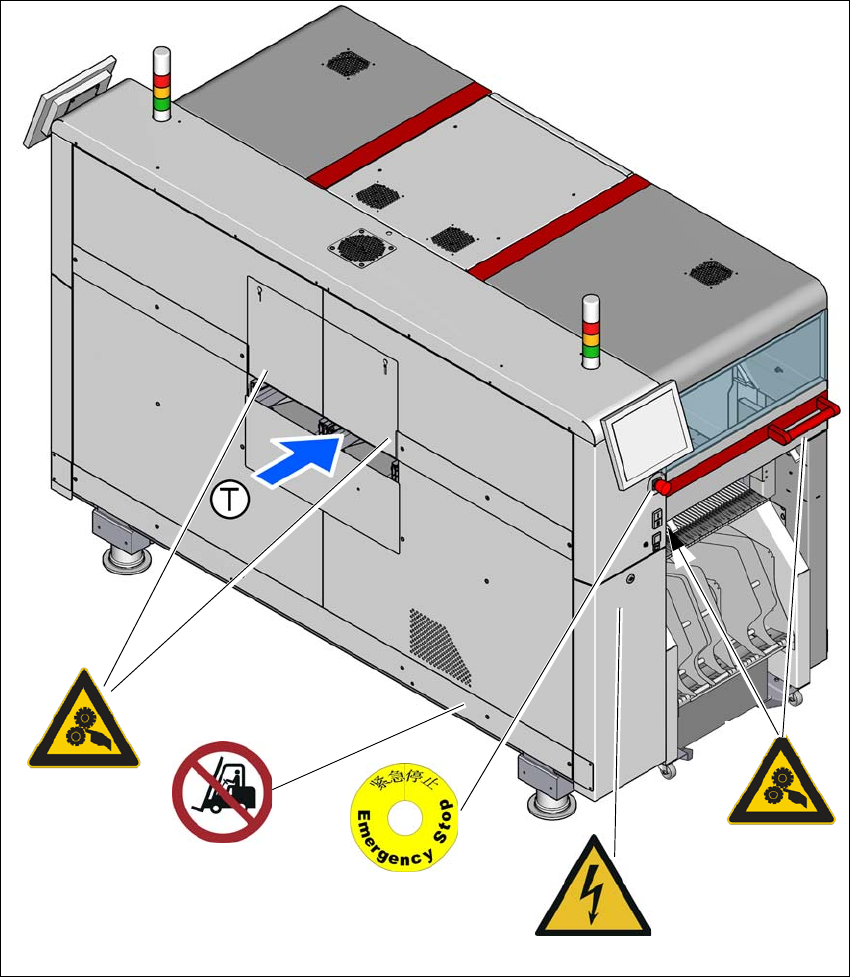

Abb. 2.2 - 5 Warnschilder (Beschilderung für China) - Stellplatz 1
Pos. P 006, Artikel-Nr. - 03155631-01
Pos. W 204-CN, Artikel-Nr. 03149290-01
Pos. W 012, Artikel-Nr. 03155378-01
Pos. W 209-CN, Artikel-Nr. 03149080 -01
(T) Leiterplatten-Transportrichtung
W 204-CN
W 209-CN
W 012
P 006
W 204-CN
2 Betriebssicherheit Betriebsanleitung SIPLACE TX
2.2 Warnschilder Ab Softwareversion 714.0 12/2020
48

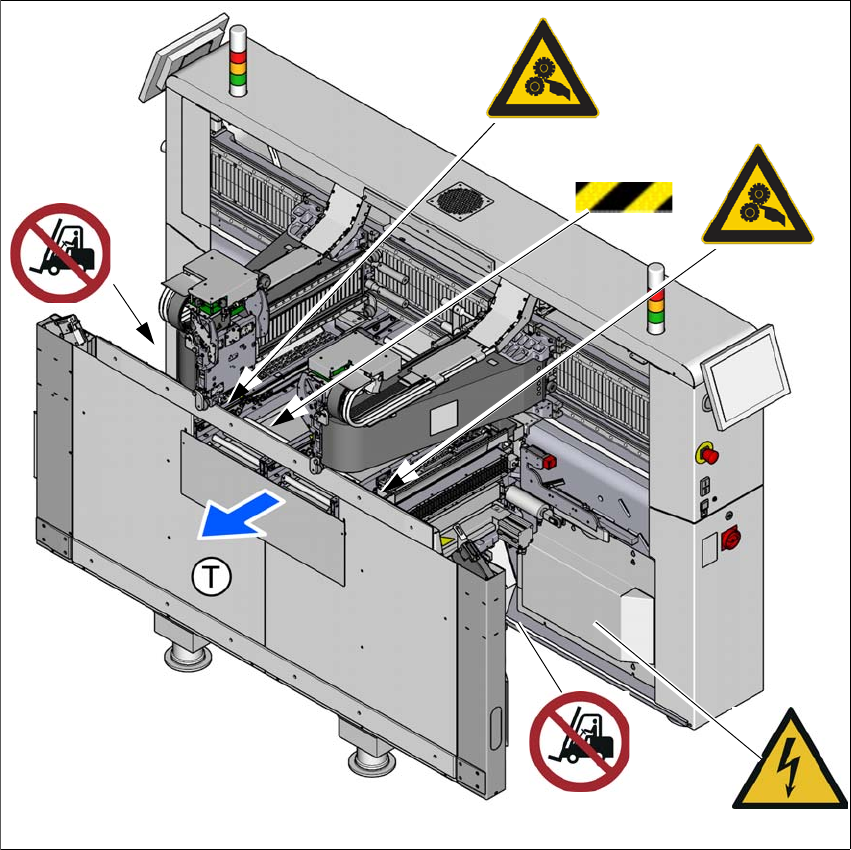

Abb. 2.2 - 6 Warnschilder im Bestückautomaten (Beschilderung für China, Beispiel SIPLACE TX2i )
(1) Warnstreifen am Eingreifschutz innen
Pos. P 006, Artikel-Nr. - 03155631-01
Pos. W 204-CN, Artikel-Nr. 03149290-01
Pos. W 012, Artikel-Nr. 03155378-01
(T) Transportrichtung
Die Warnschilder W 204-CN sind auf der Innenseite der Metallverkleidung angebracht.
Der Warnstreifen ist auf der Innenseite am Eingreifschutz angebracht.
1
W 012
P 006
P 006
W 204-CN
W 204-CN
Betriebsanleitung SIPLACE TX 2 Betriebssicherheit
Ab Softwareversion 714.0 12/2020 2.2 Warnschilder
49

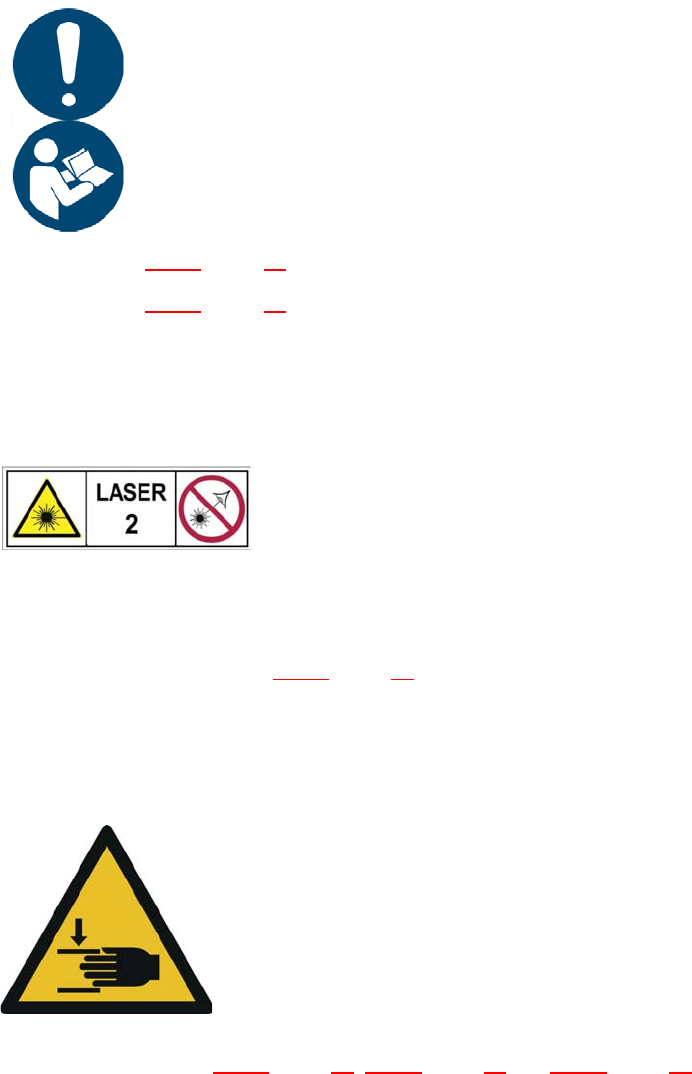

2.2.3 Bedeutung und Beschreibung der Warnschilder
2.2.3.1 Hinweisschild M002
2
MW 002 in Abb. 2.2 - 1, Seite 43, Artikel-Nr. 03155798-01 oder
MW 002 in Abb. 2.2 - 4
, Seite 46, Artikel-Nr. 03155798-01
(Anzahl pro Bestückautomat: 1)
2.2.3.2 Warnschild Laser Klasse 2
2
Pos. W Laser Klasse 2 in Abb. 2.2 - 1, Seite 43, Artikel-Nr. 03155298-01
(Anzahl pro Bestückautomat: 1)
2.2.3.3 Warnschild W 024
2
Pos. W 024 in den Abb. 2.2 - 1, Seite 43, 2.2 - 2, Seite 44 und 2.2 - 3, Seite 45 Artikel-Nr.
03155346-01
(Anzahl pro Bestückautomat: 8)
2
2
2
2
2
2
2
2
Sicherer Betrieb des Bestückautomaten
Voraussetzung für den sicheren Betrieb des Bestückautomaten
ist die Kenntnis und Einhaltung der Betriebsanleitung und der Si-
cherheitshinweise.
2
2
2
LASERSTRAHLUNG
Laser Klasse 2
Nach IEC 60825-1:2014
Nicht in den Strahl blicken!
2
2
2
Warnung vor Handverletzungen
Eingreifen kann zu Verletzungen an Armen und Händen führen.
Nicht in den laufenden Bestückautomaten greifen.
Nicht in den Innenbereich des Nachbar-Bestückautomaten
greifen.
