Betriebsanleitung SIPLACE TX 2 Betriebssicherheit
Ab Softwareversion 714.0 12/2020 2.2 Warnschilder
53
2.2.4.2 Warnschild W 204-CN
2
Pos. W 204 in den Abb. 2.2 - 4, Seite 46, 2.2 - 5, Seite 47 und 2.2 - 6, Seite 48, Artikel-Nr.
03149290-01
(Anzahl pro Bestückautomat: 8)
2.2.4.3 Warnschild W 004-CN mit Textschild Laser
2
Pos. W 004-CN in Abb. 2.2 - 4, Seite 46, Artikel-Nr. 03155348-01
Textschild Laser in Abb. 2.2 - 4
, Seite 46, Artikel-Nr. 03155432-01 (Anzahl pro Bestückautomat: 1)
(Anzahl pro Bestückautomat: 1)
2
2
2
Warnung vor Handverletzungen
Eingreifen kann zu Verletzungen an Armen und Händen führen.
Nicht in den laufenden Bestückautomaten greifen.
Nicht in den Innenbereich des Nachbar-Bestückautomaten
greifen.
2
2 Betriebssicherheit Betriebsanleitung SIPLACE TX
2.2 Warnschilder Ab Softwareversion 714.0 12/2020
54
2.2.5 Eingreifschutz am Leiterplattentransport
Der Eingreifschutz am Leiterplattentransport verhindert das Eingreifen in den laufenden Be-
stückautomaten, falls dort keine Ein-Ausgabebandverlängerung montiert ist.
Der Eingreifschutz ist standardmäßig am Eingabeband und am Ausgabeband montiert.
2

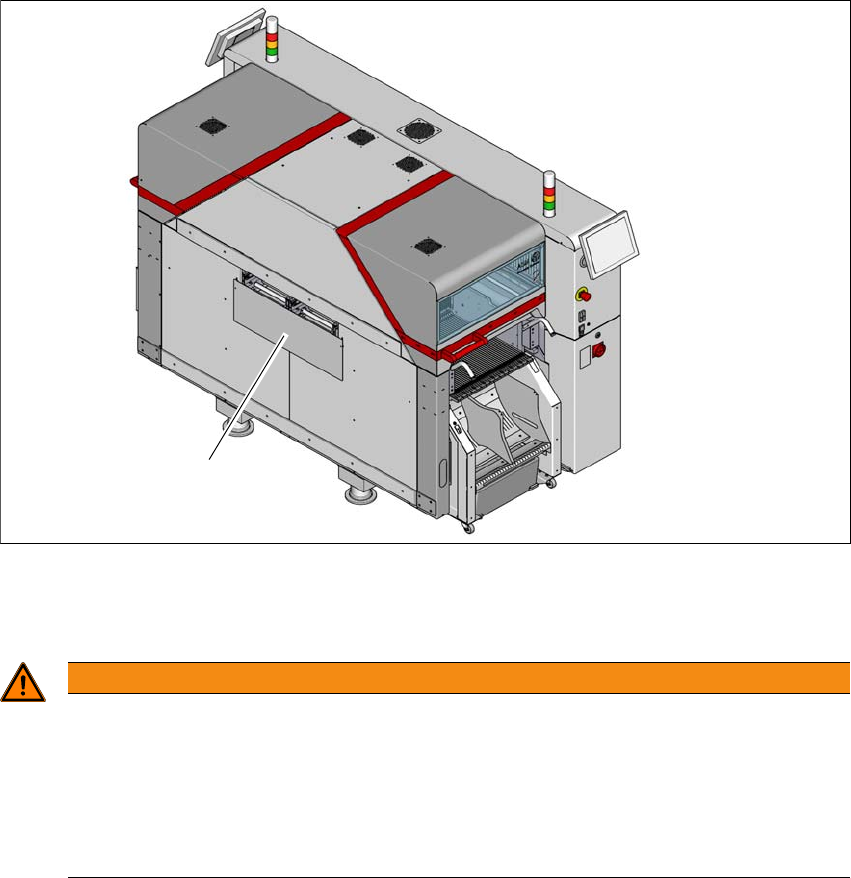

Abb. 2.2 - 7 Eingreifschutz am Bestückautomaten SIPLACE TX (Stellplatz 2)
(1) Eingreifschutz
2
Stellen Sie die Höhe des Eingreifschutzes (Blech innen und außen) auf ein minimales Spalt-
maß so ein, dass die Leiterplatten mit den Bauelementen sicher durch transportiert werden
können.
WARNUNG
Quetschgefahr
Bei nicht vorhandenem Eingreifschutz kann ein Eingreifen in den Leiterplattentransport
zu Verletzungen an Armen und Händen führen.
Der Betreiber muss sicherstellen, dass der Eingreifschutz montiert ist.
Betreiben Sie einen SIPLACE TX Bestückautomaten nur mit montiertem Eingreif-
schutz am Ein- und Ausgabeband.
(1)
Betriebsanleitung SIPLACE TX 2 Betriebssicherheit
Ab Softwareversion 714.0 12/2020 2.2 Warnschilder
55
2
2.2.6 Warnschilder an den Portalen

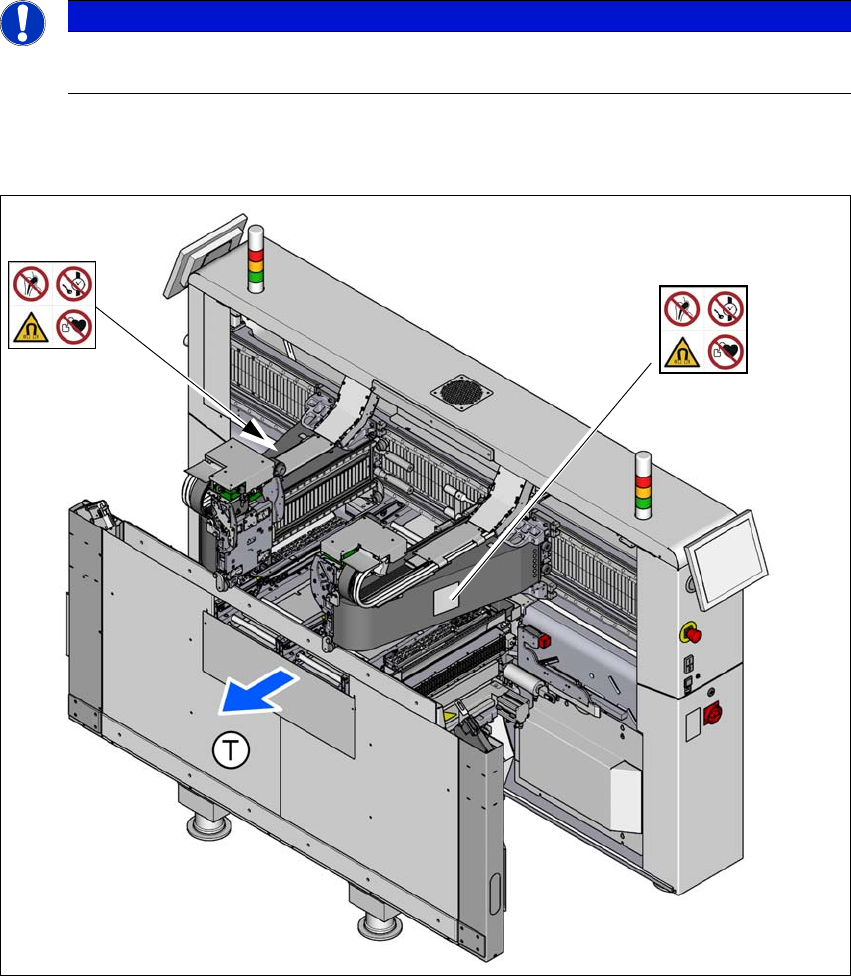

Abb. 2.2 - 8 Warnschilder an den Portalen (Beispiel SIPLACE TX2i )
2
Pos. W 006, Artikel-Nr. 03155812-01
HINWEIS
Beachten Sie dabei die maximale Höhe der Leiterplatte mit dem höchsten Bauele-
ment.
W 006
W 006
