Betriebsanleitung SIPLACE TX 2 Betriebssicherheit Ab Softwareversion 714.0 12/2020 2.2 Warnschilder 63 2.2.10 W arnschild W 205 am Gurtschneidgerät 2 Abb. 2.2 - 12 Warnschild an der Oberseite des Gurtschneidgeräts Pos. W…

100%1 / 338
2 Betriebssicherheit Betriebsanleitung SIPLACE TX
2.2 Warnschilder Ab Softwareversion 714.0 12/2020
62

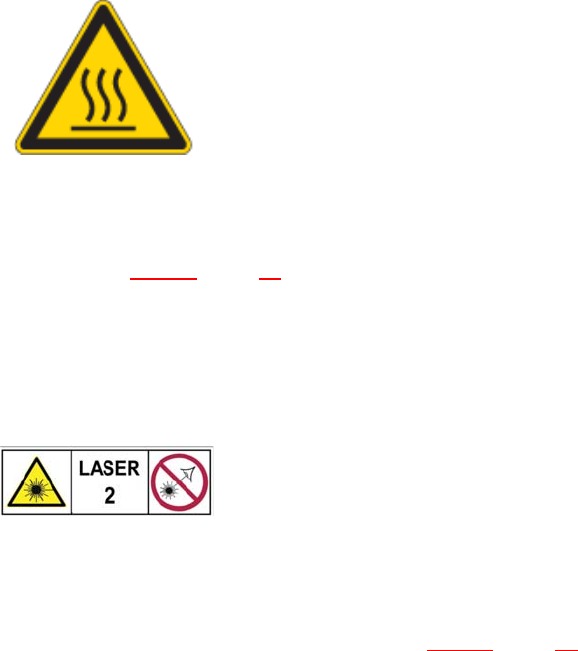

2.2.9.1 Hohe Temperaturen am SIPLACE CPP / CPP M
Pos. 1 in Abb. 2.2 - 11
, Seite 61
(Anzahl pro SIPLACE CPP / CPP M: 1)
2.2.9.2 Laserkennzeichen - Risikoklasse 2 am BE-Sensor
2
Pos. Laserkennzeichen - Risikoklasse 2 in Abb. 2.2 - 11, Seite 61, Artikel-Nr. 03134118-01
(Anzahl pro CPP / CPP M: 1)
2
2
2
Hohe Temperaturen am SIPLACE CPP bei Dauerbetrieb
Verbrennungsgefahr durch hohe Temperaturen!
Am Z-Antrieb (Linearmotor) können bei Dauerbetrieb und bei einer
Umgebungstemperatur größer 22°C hohe Oberflächentemperatu-
ren annehmen.
Vorsicht beim Berühren der Teile.
2
LASERSTRAHLUNG
Risikoklasse 2
Nach IEC 60825-1:2014
Nicht in den Strahl blicken!
Betriebsanleitung SIPLACE TX 2 Betriebssicherheit
Ab Softwareversion 714.0 12/2020 2.2 Warnschilder
63
2.2.10 Warnschild W 205 am Gurtschneidgerät
2
Abb. 2.2 - 12 Warnschild an der Oberseite des Gurtschneidgeräts
Pos. W 205, Artikel-Nr. 03009344-01
2
2
2
WARNUNG
Schnittgefahr
Bei Arbeiten am Gurtschneidgerät besteht Schnittgefahr durch scharfe Messer!
Tragen Sie feste Schutzhandschuhe bei Arbeiten am Gurtschneidgerät.
WARNUNG
Verletzungsgefahr
Bei Arbeiten am Gurtschneidgerät besteht Verletzungsgefahr durch unter Druck stehe-
nede Druckluftleitungen.
Trennen Sie den Bestückautomaten von der Netz- und Druckluftversorgung, bevor
Sie Arbeiten am Gurtschneidgerät durchführen
Warten Sie so lange, bis der Betriebsdruck auf 0 MPa abgesunken ist.
W 205
2 Betriebssicherheit Betriebsanleitung SIPLACE TX
2.2 Warnschilder Ab Softwareversion 714.0 12/2020
64
2.2.10.1 Warnschild W 205 an der Gurtabfallrutsche
2
Abb. 2.2 - 13 Warnschild an der Gurtabfallrutsche
Pos. W 205, Artikel-Nr. 03009344-01
(1) Warnstreifen
2.2.10.2 Warnschild W 205
Warnschilder an Gurtschneidgerät und Gurtabfallrutsche.
2
Pos. W 205 in den Abb. 2.2 - 12, Seite 63 und 2.2 - 13, Seite 64, Artikel-Nr. 03009344-01
(Anzahl pro Bestückautomat: 4)
W 205
1
2
2
Schnittgefahr
Bei Arbeiten am Gurtschneidgerät besteht Schnittgefahr durch
scharfe Messer!
Beachten Sie die Sicherheitshinweise in Abschnitt 2.2.10,
Seite 63)
.
