Betriebsanleitung SIPLACE TX 2 Betriebssicherheit
Ab Softwareversion 714.0 12/2020 2.2 Warnschilder
67
2.2.11.2 Warnschilder W 220
2
Pos. W 220 in Abb. 2.2 - 14, Seite 65 und 2.2 - 15, Seite 66, Artikel-Nr. 03114591-01
(Anzahl pro Stromversorgung: 3).
2.2.11.3 Hohe Temperaturen an der Gantry Control Unit (MGCU)
Pos. 1 in Abb. 2.2 - 14, Seite 65, Temperatur-Hinweisschild, Art.-Nr. 03031926-01
(Anzahl pro Stromversorgung: 2).
2
2
Gefährliche Netzspannung
Hauptschalter ausschalten und 5 Minuten abwarten, bis sich
die Kondensatoren entladen haben.
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
2
Verbrennungsgefahr durch hohe Temperatur
Das Gehäuse der Gantry Control Unit (MGCU) kann bei Dauerbetrieb hohe
Temperaturen annehmen.
Vorsicht beim Berühren der Gantry Control Unit (MGCU).
2 Betriebssicherheit Betriebsanleitung SIPLACE TX
2.2 Warnschilder Ab Softwareversion 714.0 12/2020
68
2.2.12 Hohe Temperaturen an der Modular Head Control Unit (MHCU)
Pos. 1 in Abb. 2.2 - 16, Temperatur-Hinweisschild, Art.-Nr. 03031926-01
(Anzahl pro Bestückautomat: 2).
2

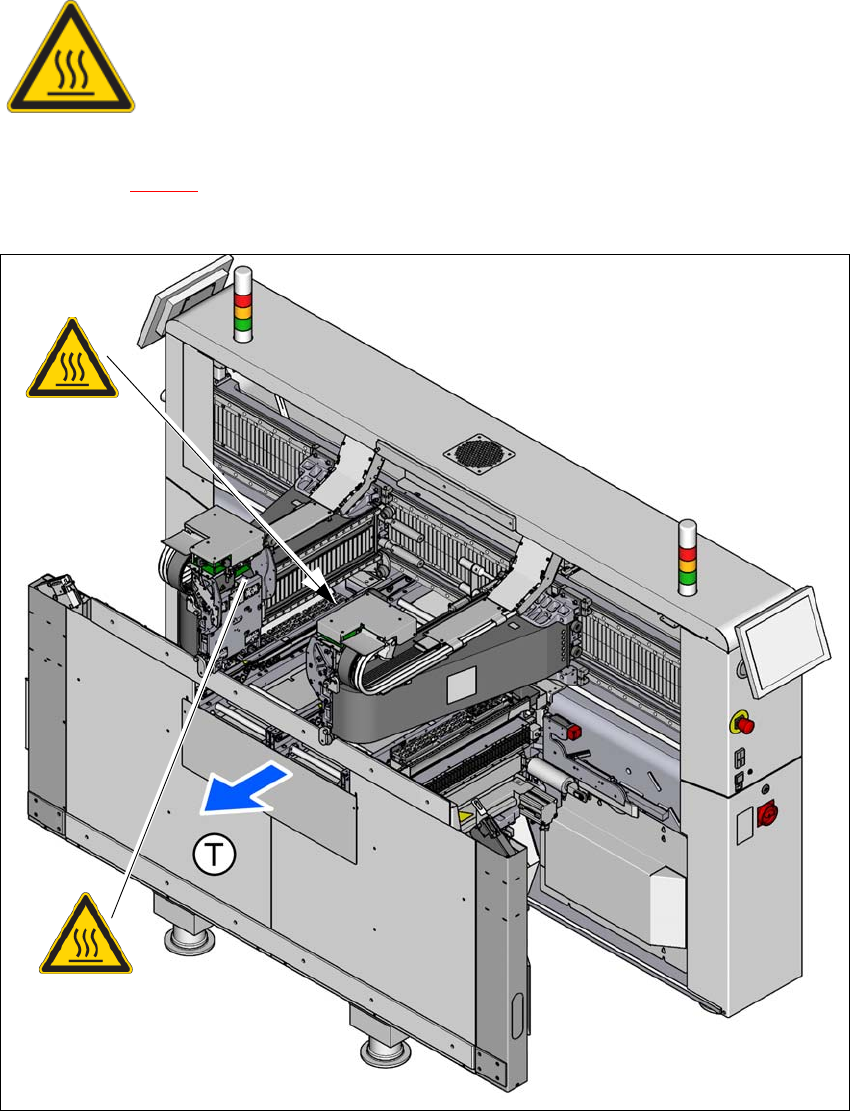

Abb. 2.2 - 16 Temperatur-Hinweisschild an der Modular Head Control Unit (MHCU) - (Beispiel SIPLACE TX2 )
2
Verbrennungsgefahr durch hohe Temperatur
Das Gehäuse der Modular Head Control Unit (MHCU) kann bei Dauerbetrieb
hohe Temperaturen annehmen.
Vorsicht beim Berühren der Modular Head Control Unit (MHCU).
(1)
(1)
Betriebsanleitung SIPLACE TX 2 Betriebssicherheit
Ab Softwareversion 714.0 12/2020 2.2 Warnschilder
69
2.2.13 Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
Hinweisschild "Kopfcrash" in Abb. 2.2 - 17, Artikel-Nr. 03015392-02
(Anzahl pro Bestückautomat: maximal 2)
2

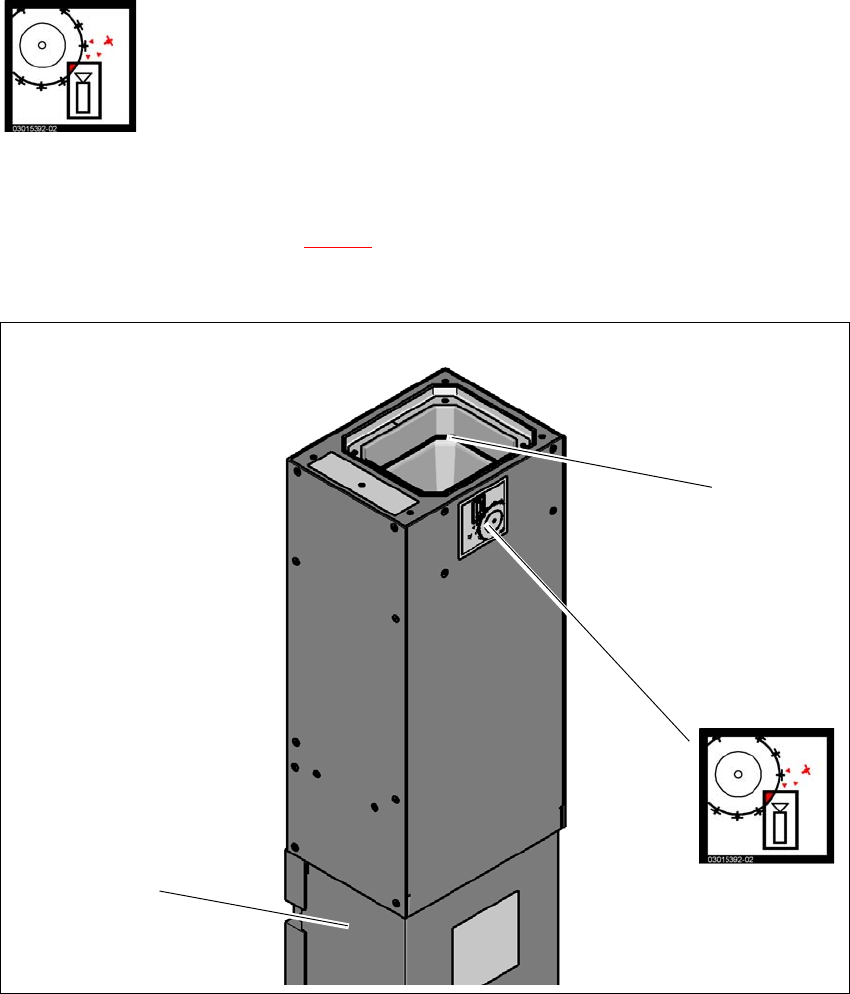

Abb. 2.2 - 17 Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
(1) Kameragehäuse
(2) Glasplatte
(3) Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
2
Kopfchrashgefahr
Bei einem Bestückkopfwechsel vom TwinStar zum SpeedStar kollidiert der
SpeedStar mit den Kameragehäusen.
Demontieren Sie die stationären BE-Kameras vom Typ 33, 55 x 45, und
Typ 25, 16 x 16) des TwinStar.
(3)
(1)
(2)
