2 Betriebssicherheit Betriebsanleitung SIPLACE TX 2.2 Warnschilder Ab Softwareversion 714.0 12/2020 70 2.2.14 W arnschilder am Leiterplattentransport 2 Abb. 2.2 - 18 Warnschilder am Leiterplattentransport Pos. W 004, an …
Betriebsanleitung SIPLACE TX 2 Betriebssicherheit
Ab Softwareversion 714.0 12/2020 2.2 Warnschilder
69
2.2.13 Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
Hinweisschild "Kopfcrash" in Abb. 2.2 - 17, Artikel-Nr. 03015392-02
(Anzahl pro Bestückautomat: maximal 2)
2
Abb. 2.2 - 17 Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
(1) Kameragehäuse
(2) Glasplatte
(3) Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
2
Kopfchrashgefahr
Bei einem Bestückkopfwechsel vom TwinStar zum SpeedStar kollidiert der
SpeedStar mit den Kameragehäusen.
Demontieren Sie die stationären BE-Kameras vom Typ 33, 55 x 45, und
Typ 25, 16 x 16) des TwinStar.
(3)
(1)
(2)
2 Betriebssicherheit Betriebsanleitung SIPLACE TX
2.2 Warnschilder Ab Softwareversion 714.0 12/2020
70
2.2.14 Warnschilder am Leiterplattentransport
2

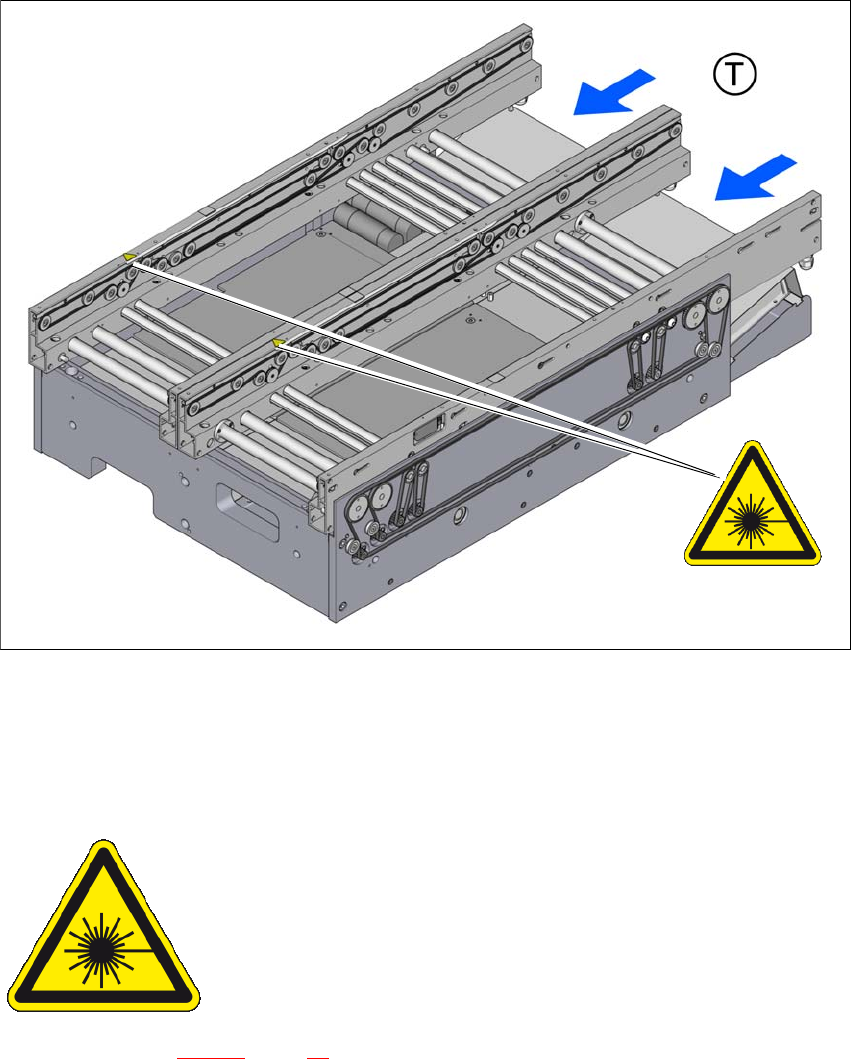

Abb. 2.2 - 18 Warnschilder am Leiterplattentransport
Pos. W 004, an der Laserlichtschranke
2.2.14.1 Warnschild W 004
2
Pos. W 004 in Abb. 2.2 - 18, Seite 70, Artikel-Nr. 03223713-01
(Anzahl am LP-Transport: 2)
W 004
2
LASERSTRAHLUNG
Risikoklasse 2
Nach IEC 60825-1:2014
Nicht in den Strahl blicken!
Betriebsanleitung SIPLACE TX 2 Betriebssicherheit
Ab Softwareversion 714.0 12/2020 2.3 Klassifizierung der optischen Systeme
71
2.3 Klassifizierung der optischen Systeme
2.3.1 Klassifizierung des Bestückautomaten
2
2.3.1.1 Laserklassifizierung
Folgende Baugruppen sind der Risikoklasse 2 zugeordnet:
2
Der betriebsbereite Bestückautomat ist der Risikoklasse 2 zugeordnet.
Die Risikoklassen werden nach IEC 60825-1:2014 ermittelt.
Baugruppe Daten
BE-Sensor am SpeedStar Maximale optische Ausgangsleistung: < 1 mW
Wellenlänge: 635 nm
BE-Sensor am MultiStar Maximale optische Ausgangsleistung: < 1 mW
Wellenlänge: 635 nm
Laserlichtschranken am LP-Transport Maximale optische Ausgangsleistung: < 1 mW
Wellenlänge: 650 nm
