2 Betriebssicherheit Betriebsanleitung SIPLACE TX 2.5 Sicherheitseinrichtungen Ab Softwareversion 714.0 12/2020 84 2.5.2.2 Lage der Positionss chalter am Bestückautomat 2 Abb. 2.5 - 4 Lage der Positionsschalter (1) Posit…
Betriebsanleitung SIPLACE TX 2 Betriebssicherheit
Ab Softwareversion 714.0 12/2020 2.5 Sicherheitseinrichtungen
83
2

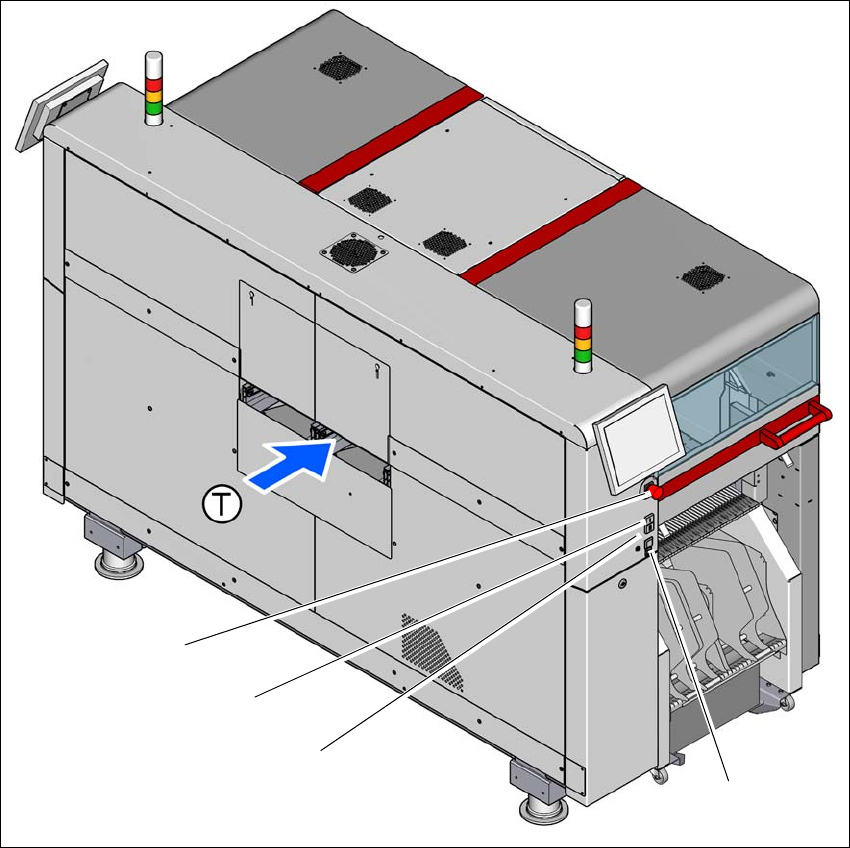

Abb. 2.5 - 3 Lage von Schaltern und Tastern - LP-Eingabeseite (Stellplatz 1)
(1) NOT-HALT-Taster
(2) Starttaster (weiß)
(3) Stopptaster (schwarz)
(4) Taster zum An- und Abdocken des BE-Wagens am jeweiligen Stellplatz
(T) LP-Transportrichtung
(3)
(1)
(4)
(2)
2 Betriebssicherheit Betriebsanleitung SIPLACE TX
2.5 Sicherheitseinrichtungen Ab Softwareversion 714.0 12/2020
84
2.5.2.2 Lage der Positionsschalter am Bestückautomat
2

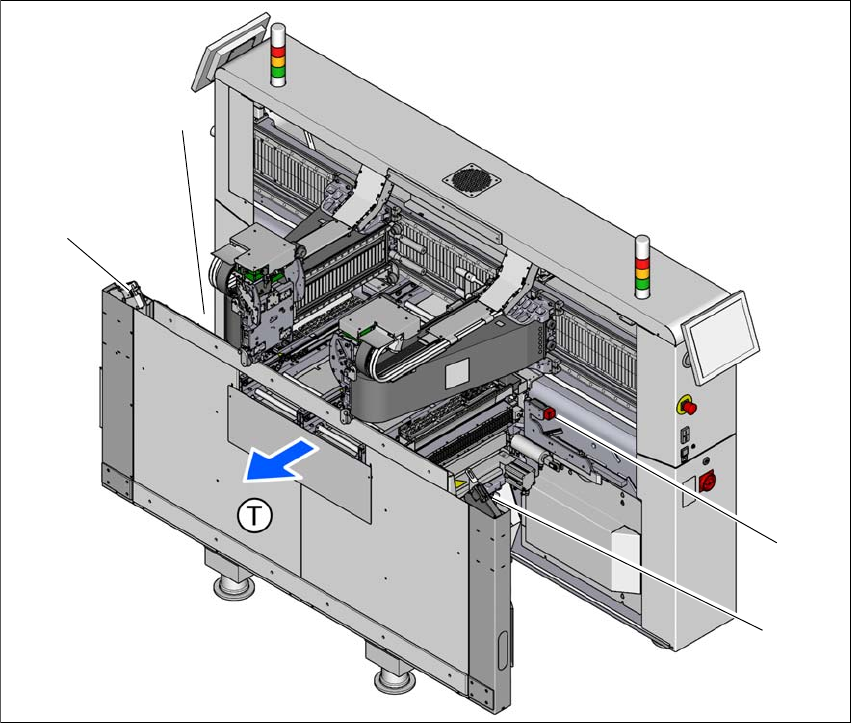

Abb. 2.5 - 4 Lage der Positionsschalter
(1) Positionsschalter, Stellplatz 1
(2) Positionsschalter BE-Wagen-Einzug, Stellplatz 1
(3) Positionsschalter BE-Wagen-Einzug, Stellplatz 2
(4) Positionsschalter, Stellplatz 2
Die Schutzhauben sind im Betrieb des Bestückautomaten mechanisch zugehalten. Die Schutz-
hauben können erst geöffnet werden wenn der Stopptaster gedrückt wurde.
(4)
(1)
(3)
(2)
Betriebsanleitung SIPLACE TX 2 Betriebssicherheit
Ab Softwareversion 714.0 12/2020 2.5 Sicherheitseinrichtungen
85
2.5.2.3 Funktionsbeschreibung
Hauptschalter in Stellung AUS (siehe Pos. 1 in Abb.
2.5 - 2, Seite 82) 2
Der Hauptschalter trennt die drei Phasen L1, L2 und L3 vom Netz.
Durch den Einsatz von Energiespeichern im Stromversorger stehen auch nach dem Abschalten
des Hauptschalters und Trennung vom Netz in Teilen des Stromversorgungseinschubes für ca.
5 Minuten gefährliche Spannungen an
2
2
Hauptschalter in Stellung EIN 2
Nach dem Einschalten des Hauptschalters wird die Netzspannung auf den Stromversorgungsein-
schub geschaltet und alle AC/DC Wandler werden angesteuert.
Der Steuerrechner startet und alle Versorgungsspannungen werden intern bereitgestellt. Die Zwi-
schenkreisspannungen für die Portalachsen (300 V-) und Sternachsen (160 V-) sowie die Versor-
gungsspannung der Transport-Antriebe werden zusätzlich sicherheitsgerichtet über den
Starttaster geschaltet.
GEFAHR
Unsachgemäßer Umgang mit dem Bestückautomaten kann zu Tod oder schwerer Kör-
perverletzung sowie erheblichem Sachschaden führen.
Trotz ausgeschaltetem Hauptschalter führen folgende Komponenten noch lebensgefähr-
liche Spannungen:
– Kabelanschlussklemmen L1, L2 und L3 des Hauptschalters Q1
– Kabelanschlussklemmen X2, X10, X300, F1 und Netzteil PS5
– Am Netzstecker kann es bis zu 2 Sekunden dauern, bis vorhandene Restspannun-
gen der EMV-Filter entladen sind.
– Die Farbe aller Einzeladern, die auch bei ausgeschaltetem Hauptschalter Netzspan-
nung führen, ist orange.
Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbe-
sondere EN 60204, Teil 1 oder IEC 60204, Teil 1) bzw. die Vorschriften Ihres Landes.
Nur entsprechend qualifiziertes und geschultes Personal darf die Schutztüre der
Stromversorgung öffnen.
GEFAHR
Durch den Einsatz von Energiespeichern im Stromversorgungseinschub stehen auch
nach dem Abschalten des Hauptschalters und nach der Trennung vom Netz in Teilen
des Stromversorgungseinschubes für ca. 5 Minuten gefährliche Spannungen an.
