2 Betriebssicherheit Betriebsanleitung SIPLACE TX 2.5 Sicherheitseinrichtungen Ab Softwareversion 714.0 12/2020 88 Sicherheitsabschaltung (CSB) (Pos. 1 in Abb. 2.5 - 5 , Seite 87 ) 2 Die Sicherheit sabschaltung (CSB) i s…
Betriebsanleitung SIPLACE TX 2 Betriebssicherheit
Ab Softwareversion 714.0 12/2020 2.5 Sicherheitseinrichtungen
87
Positionsschalter Stellplatz 1 und 2 (Pos. 1 und 4 in Abb. 2.5 - 4, Seite 84) 2
Diese Positionsschalter überprüfen, ob die Schutzhauben geöffnet oder geschlossen sind. Die
Positionsschalter an den Schutzhauben lösen beim Öffnen einer Haube die Sicherheitsabschal-
tung aus (Verriegelung). Einzelne Komponenten werden deaktiviert bzw. bleiben aktiviert (siehe
Abb. 2.5 - 6
, Seite 90). Die Schutzhauben sind im Betrieb des Bestückautomaten mechanisch zu-
gehalten. Die Schutzhauben können erst geöffnet werden wenn der Stopptaster gedrückt wurde.
Schutzschalter BE-Wagen-Einzug Stellplatz 1 und 2 (Pos. 2 und 3 in Abb. 2.5 - 4, Seite 84) 2
Diese Positionsschalter überprüfen, ob die BE-Wagen am BE-Wagen-Einzug angedockt sind. Die
Positionsschalter am BE-Wagen Einzug lösen beim Abdocken einer der BE-Wagen die Sicher-
heitsabschaltung aus (Verriegelung).
2.5.3 Sicherheitsabschaltung (CSB)
2
2

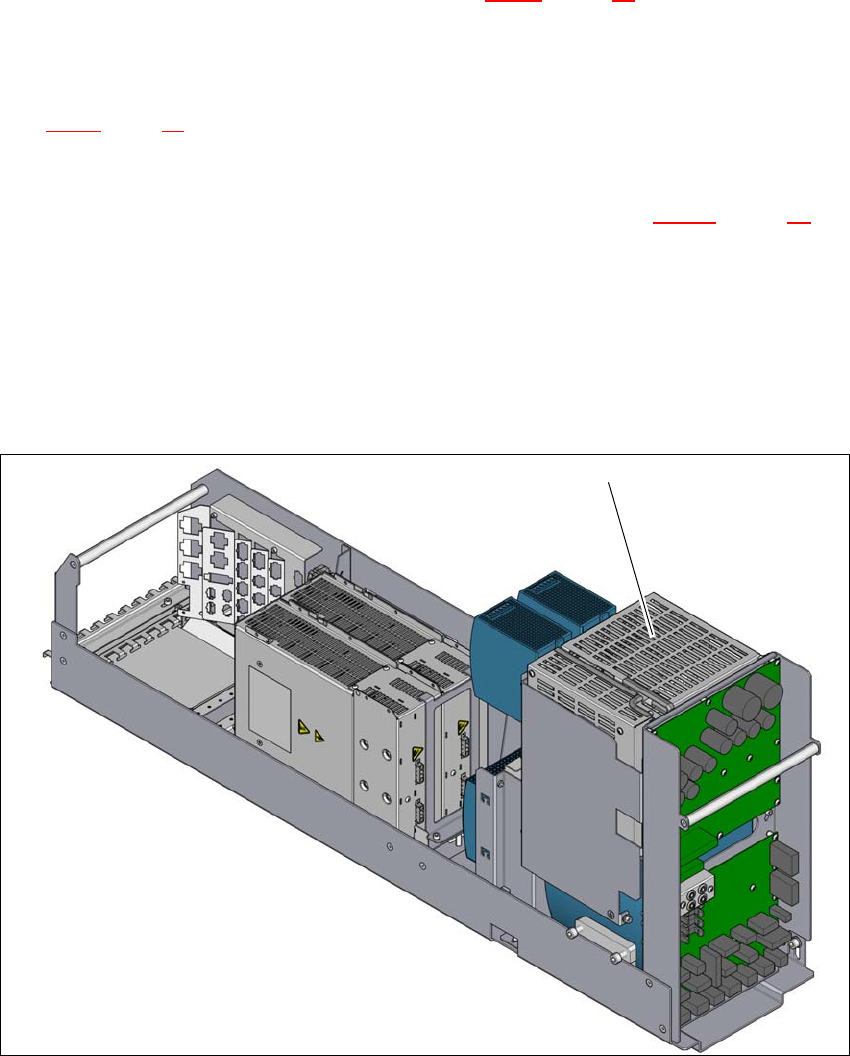

Abb. 2.5 - 5 Lage der Sicherheitsabschaltung (CSB)
2
(1) Sicherheitsabschaltung (CSB)
(1)
2 Betriebssicherheit Betriebsanleitung SIPLACE TX
2.5 Sicherheitseinrichtungen Ab Softwareversion 714.0 12/2020
88
Sicherheitsabschaltung (CSB) (Pos. 1 in Abb. 2.5 - 5, Seite 87) 2
Die Sicherheitsabschaltung (CSB) ist im Stromversorgungseinschub untergebracht. Sie wird zur
Überwachung der Schutzeinrichtungen verwendet und kontrolliert gefährliche Spannungen bzw.
Bewegungen.
2
Drei Bedingungen müssen für die Aktivierung der Sicherheitsabschaltung (CSB) erfüllt sein:
– Alle Schutzeinrichtungen müssen geschlossen und die NOT-HALT-Taster müssen entriegelt
sein.
– Die Starttaste muss betätigt worden sein.
– Das Signal "Softwarefreigabe" bzw. "Control ON"muss durch die Steuerungssoftware gesetzt
sein.
Servicesteckdose (nur bis Maschinennummer TB070G verbaut) 2
Die Servicesteckdose ist bei SIPLACE TX nur bis Maschinennummer TB070G verbaut.
2
GEFAHR
Lebensgefährliche Spannungen unter der Abdeckung der Sicherheitsabschaltung (CSB)!
Unter der Abdeckung befinden sich Komponenten, welche auch im ausgeschalteten Zu-
stand des Bestückautomaten und bei gezogenem Netzstecker, lebensgefährliche Span-
nungen führen können. Warten Sie nach Ziehen des Netzsteckers 5 Minuten, bis sich die
Kondensatoren entladen haben.
Öffnen Sie niemals die Abdeckungen.
Nur Servicetechniker der ASM Assembly Systems GmbH&Co.KG bzw. bei ASM ge-
schulte Servicetechniker des Betreibers dürfen Arbeiten an der Stromversorgung
und der Sicherheitsabschaltung (CSB) durchführen.
HINWEIS
– Die Servicesteckdose kann nur bei Netzen mit vorhandenem und angeschlossenem
Nullleiter verwendet werden.
– Die Servicesteckdose ist ausschließlich für den Gebrauch durch geschultes Ser-
vicepersonal bestimmt.
– Sie dient ausschließlich dem Anschluss von Service-Equipment mit entsprechen-
dem Spannungsbereich und für die Service-Steckdose passendem Stecker.
– Die verfügbare Spannung zwischen L und N richtet sich nach der Netzversorgungs-
spannung am Aufstellungsort.
– Örtliche Vorschriften sind zu beachten! Entspricht die verbaute Servicesteckdose
nicht den örtlichen Vorschriften, darf die Servicesteckdose nicht verwendet werden
und muss komplett deaktiviert werden!
Betriebsanleitung SIPLACE TX 2 Betriebssicherheit
Ab Softwareversion 714.0 12/2020 2.5 Sicherheitseinrichtungen
89
2.5.3.1 Übersicht über die Sicherheitsabschaltung
Im betriebsbereiten Zustand des Bestückautomaten sind die Kontakte aller Positionsschalter und
NOT-HALT Taster geschlossen. Wird z.B. eine Schutzhaube angehoben, öffnet der jeweilige
Schalter und die Sicherheitsabschaltung wird ausgelöst. Zur Information des Bedieners wird über
einen digitalen Eingang der I-/O-Control Unit mittels CAN-Bus diese Zustandsänderung dem
Steuerrechner signalisiert. An der Bedieneroberfläche wird die entsprechende Fehlermeldung
eingeblendet.
Voraussetzungen 2
Für das Starten und für den Betrieb des Bestückautomaten müssen folgende Bedingungen erfüllt
sein:
– Alle BE-Wagen müssen angedockt sein.
– Alle Schutzhauben des Bestückautomaten müssen geschlossen sein.
– Die zwei NOT-HALT-Taster müssen entriegelt sein.
– Der Mindestbetriebsdruck muss erreicht sein.
– Die Softwarefreigabe ("Control ON") muss aktiviert sein.
Wird jetzt einer der Starttaster gedrückt, schaltet die Sicherheitsabschaltung (CSB) die sicherheits
-kontrollierten Versorgungsspannungen ein und der Bestückautomat ist betriebsbereit.
Komponenten der Sicherheitsabschaltung 2
Folgende Komponenten werden durch die Sicherheitsabschaltung überwacht:
– Positionsschalter der vier Schutzhauben des Bestückautomaten
– Zwei NOT-HALT-Taster des Bestückautomaten
– Positionsschalter der BE-Wagen Einzüge des Bestückautomaten
